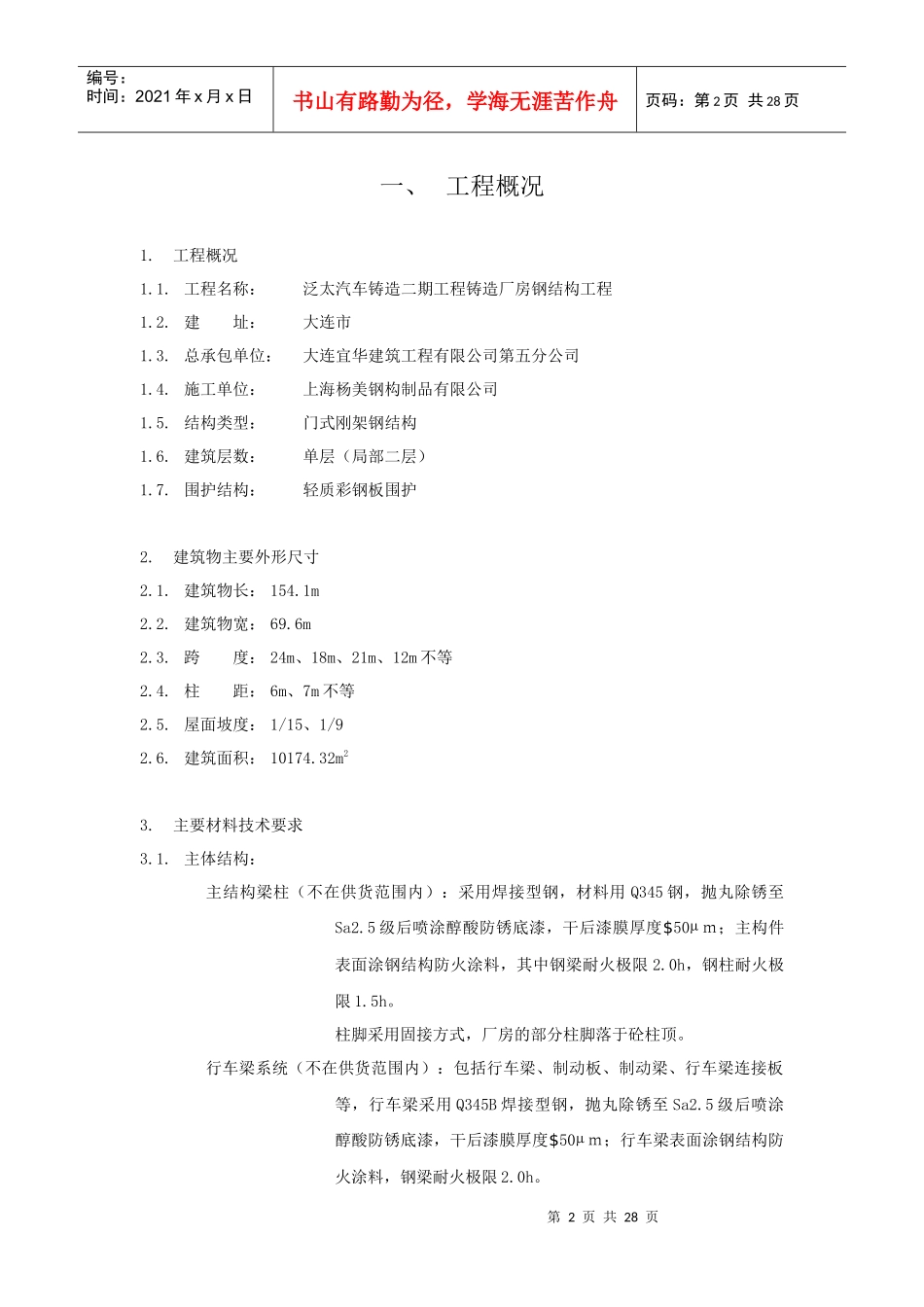

第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页一、工程概况1.工程概况1.1.工程名称：泛太汽车铸造二期工程铸造厂房钢结构工程1.2.建址：大连市1.3.总承包单位：大连宜华建筑工程有限公司第五分公司1.4.施工单位：上海杨美钢构制品有限公司1.5.结构类型：门式刚架钢结构1.6.建筑层数：单层（局部二层）1.7.围护结构：轻质彩钢板围护2.建筑物主要外形尺寸2.1.建筑物长：154.1m2.2.建筑物宽：69.6m2.3.跨度：24m、18m、21m、12m不等2.4.柱距：6m、7m不等2.5.屋面坡度：1/15、1/92.6.建筑面积：10174.32m23.主要材料技术要求3.1.主体结构：主结构梁柱（不在供货范围内）：采用焊接型钢，材料用Q345钢，抛丸除锈至Sa2.5级后喷涂醇酸防锈底漆，干后漆膜厚度$50µｍ；主构件表面涂钢结构防火涂料，其中钢梁耐火极限2.0h，钢柱耐火极限1.5h。柱脚采用固接方式，厂房的部分柱脚落于砼柱顶。行车梁系统（不在供货范围内）：包括行车梁、制动板、制动梁、行车梁连接板等，行车梁采用Q345B焊接型钢，抛丸除锈至Sa2.5级后喷涂醇酸防锈底漆，干后漆膜厚度$50µｍ；行车梁表面涂钢结构防火涂料，钢梁耐火极限2.0h。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页屋面檩条：采用冷弯薄壁Z型钢，屈服强度不低于340N/mm2,喷涂醇酸防锈底漆，干后漆膜厚度$50µｍ。墙面围梁：采用冷弯薄壁C型钢，屈服强度不低于235N/mm2,喷涂醇酸防锈底漆，干后漆膜厚度$50µｍ。副结构件：包括柱间支撑、檩间支撑、隅撑、围梁搭接片、地脚螺栓等，材料选用Q235钢制作。主框架连接：国家标准10.9级高强螺栓。副结构连接：国家标准4.8级镀锌普通螺栓。3.2.屋面系统：屋面外板：采用镀铝锌彩钢板，厚度0.576毫米，轧制成型为EA1023型波纹板。屋面内板：采用镀锌彩钢板，厚度0.376毫米，轧制成型为EA890型波纹板。自攻螺钉：板的安装采用美国Buildex专用自攻钉自外向内安装。屋面采光板：双层屋面FRP采光板，1.2mm厚/层。保温棉：采用铝箔贴面玻璃纤维保温棉，厚度75mm，容重12公斤/立方米，欧文斯科宁公司产品。3.3.墙面系统：墙面外板：采用镀铝锌彩钢板，厚度0.476毫米，轧制成型为EA1023型波纹板。墙面内板：采用镀锌彩钢板，厚度0.376毫米，轧制成型为EA890型波纹板。自攻螺钉：板的安装采用美国Buildex专用自攻钉自外向内安装。保温棉：采用铝箔贴面玻璃纤维保温棉，厚度75mm，容重12公斤/立方米，欧文斯科宁公司产品。3.4.收边泛水装饰件系统：屋檐装饰：所有屋檐均有0.5mm厚镀铝锌彩钢板屋檐泛水封闭，设计的泛水使墙面与屋面过渡完全封闭。其他装饰与泛水：提供完整的厂房泛水收边系统，屋面为有组织排水。外天沟：采用0.5mm厚镀铝锌彩钢压型天沟。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页落水管：100mmx75mm镀锌彩钢轧型矩形管。3.5.门：彩钢夹芯推拉门：尺寸为3600mmX4200mm等彩钢人行小门：尺寸为1500mmX2000mm等3.6.防水材料：堵头：屋面防水橡胶条、墙面堵头胶泥：钢结构专用防水胶泥筒胶：中性硅胶第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页二、施工组织和工程目标：1.工程施工组织1.1.本工程施工将按项目法组织进行实施，并严格进行质量管理、控制。以“钢结构安装为主线，全面落实完成质量、安全、进度文明施工目标”为宗旨，根据本工程的特点，项目实施分二个层次第一层次为公司，第二层次项目经理部，第三层次为各施工班组。1.2.本工程实施项目经理负责制，由项目经理组织。1.3.本工程项目的管理班子，负责对项目的施工进度、工程质量和安全文明。1.4.生产实施全方位的管理，确保本工程项目的顺利实施。2.工程目标2.1.质量目标：钢结构分部工程质量等级为合格。2.2.安全目标：无重伤和死亡，减少轻伤。2.3.工期目标：确保在合同约定的总进度工期内完成，力争提前完成。2.4.文明施工目标：实施规范化、标准化现场管理，争创文明工地。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路...
