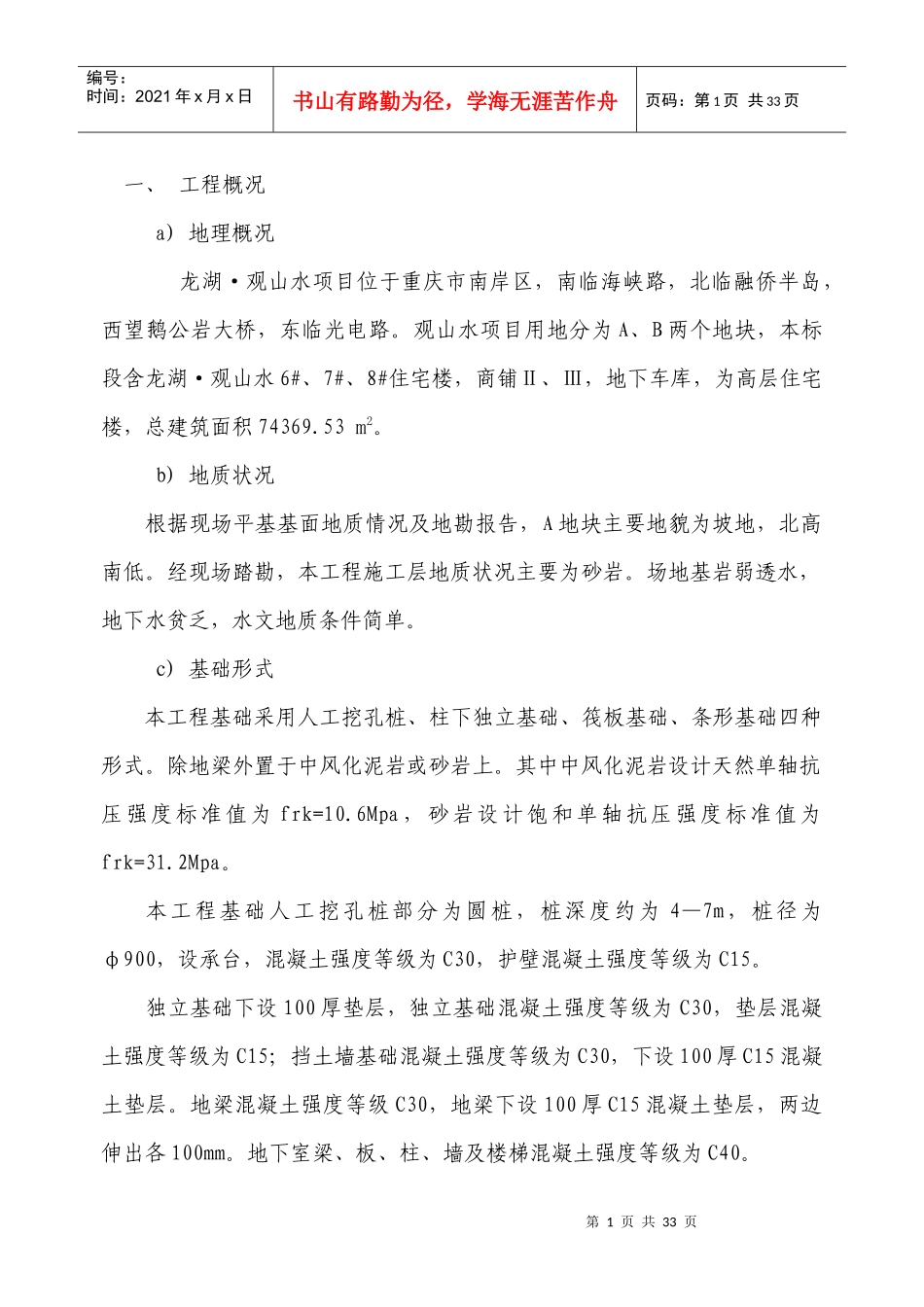

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页一、工程概况a)地理概况龙湖·观山水项目位于重庆市南岸区，南临海峡路，北临融侨半岛，西望鹅公岩大桥，东临光电路。观山水项目用地分为A、B两个地块，本标段含龙湖·观山水6#、7#、8#住宅楼，商铺Ⅱ、Ⅲ，地下车库，为高层住宅楼，总建筑面积74369.53m2。b)地质状况根据现场平基基面地质情况及地勘报告，A地块主要地貌为坡地，北高南低。经现场踏勘，本工程施工层地质状况主要为砂岩。场地基岩弱透水，地下水贫乏，水文地质条件简单。c)基础形式本工程基础采用人工挖孔桩、柱下独立基础、筏板基础、条形基础四种形式。除地梁外置于中风化泥岩或砂岩上。其中中风化泥岩设计天然单轴抗压强度标准值为frk=10.6Mpa，砂岩设计饱和单轴抗压强度标准值为frk=31.2Mpa。本工程基础人工挖孔桩部分为圆桩，桩深度约为4—7m，桩径为φ900，设承台，混凝土强度等级为C30，护壁混凝土强度等级为C15。独立基础下设100厚垫层，独立基础混凝土强度等级为C30，垫层混凝土强度等级为C15；挡土墙基础混凝土强度等级为C30，下设100厚C15混凝土垫层。地梁混凝土强度等级C30，地梁下设100厚C15混凝土垫层，两边伸出各100mm。地下室梁、板、柱、墙及楼梯混凝土强度等级为C40。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页钢筋锚固长度有承台时桩纵筋锚入承台内45d，其余设计未说明的钢筋锚固长度按03G101-1图集执行。保护层厚度按03G101-1第33页采用，地面以下的室内部分（除与水土接触的一侧外）及地面以上混凝土结构的环境类别为一类，地面以下的室外部分及与水土接触的一侧混凝土结构的环境类别为二a类，梁、柱箍的混凝土保护层厚度不应小于15mm,板、墙中分布钢筋的保护层厚度不应小于10mm，桩保护层厚度为50mm。d)结构概况本工程地下一层，地上30层，结构总高度90.85m。本工程结构类型为钢筋混凝土剪力墙结构，设计等级为一级，抗震设防烈度为六度，设计耐久年限50年，耐火等级一级，屋面防水等级二级。基础采用人工挖孔桩、柱下独立基础、筏板基础、条形基础等形式。采用烧结页岩空心砖作为填充墙砌体。填充墙砌体采用M5水泥砂浆砌筑烧结页岩空心砖。本工程屋面防水采用4厚SBS防水卷材，地面为150厚C20混凝土地面。二、编制依据1、龙湖•观山水项目地下车库工程设计施工图纸、会审纪要、设计变更、技术核定、及设计交底要求等相关图说。2、重庆川东南地质工程勘察院提供的地勘报告。3、重庆市建设工程管理文件资料。4、国家现行工程质量验收标准及施工验收规范：工程建设标准强制性条文（房屋建筑部分）建标（2000）85号建筑工程项目管理规范GB/T50326-2001第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页建筑工程施工质量验收统一标准GB50300-2001建筑地基基础施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002砼结构工程施工质量验收规范GB50204-2002屋面工程质量验收规范GB50207-2002地下防水工程质量验收规范GB50208-2002建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修工程质量验收规范GB50210-2001建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2002建筑电气安装工程施工质量验收规范GB50303-2002工程测量规范GB50026-93砼质量控制标准GB50164-92砼强度检验评定标准GBJ107-87砼泵送施工技术规程JGJ/T10-95重庆市预拌砼质量控制规程DB50/T5002-1997钢筋焊接及验收规程JGJ18-2003钢筋焊接接头试验方法标准JGJ/T27-2001钢筋焊接接头试验方法JGJ27-86。建设工程施工现场供用电安全规范GB50194-93建筑机械使用安全技术规程JGJ33-2001第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页建筑施工安全检查标准JGJ59-99建设工程文件归档整理规范GB/T50328-2001重庆市建筑工地文明施工标准建设工程安全生产管理条例5、国家施工工法和建设部推广的科技成果项目6、本企业贯彻ISO9000标准的...
