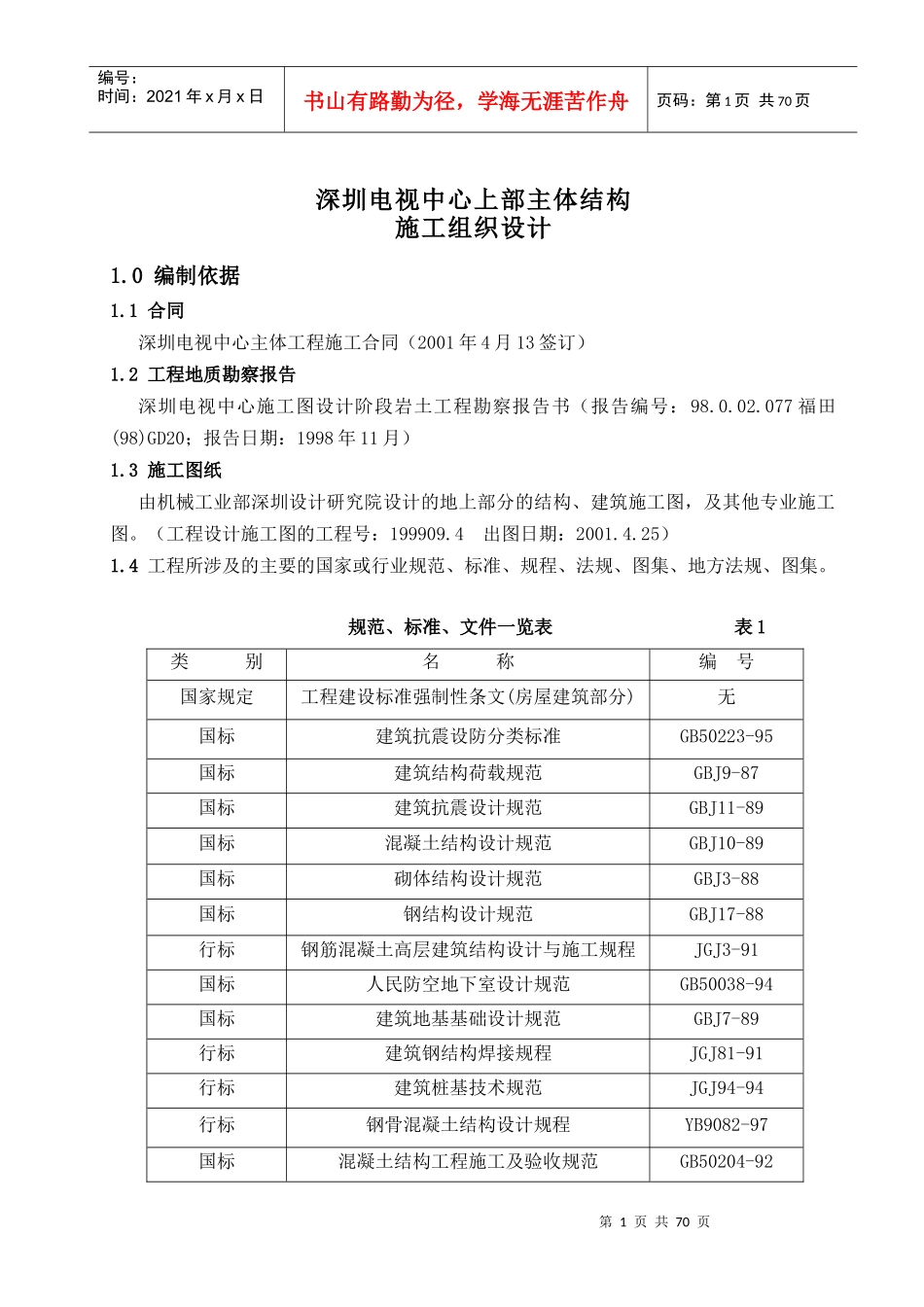

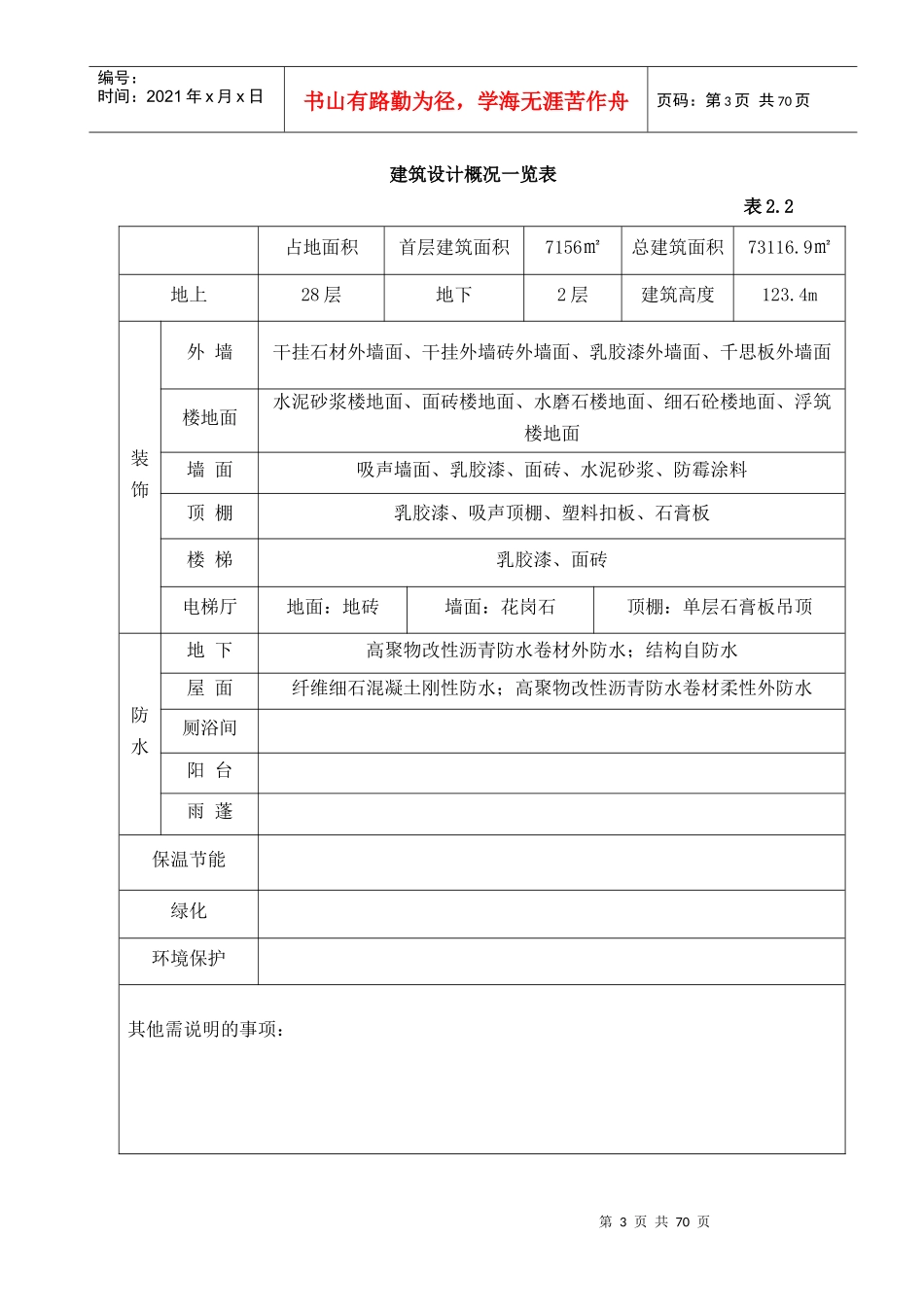

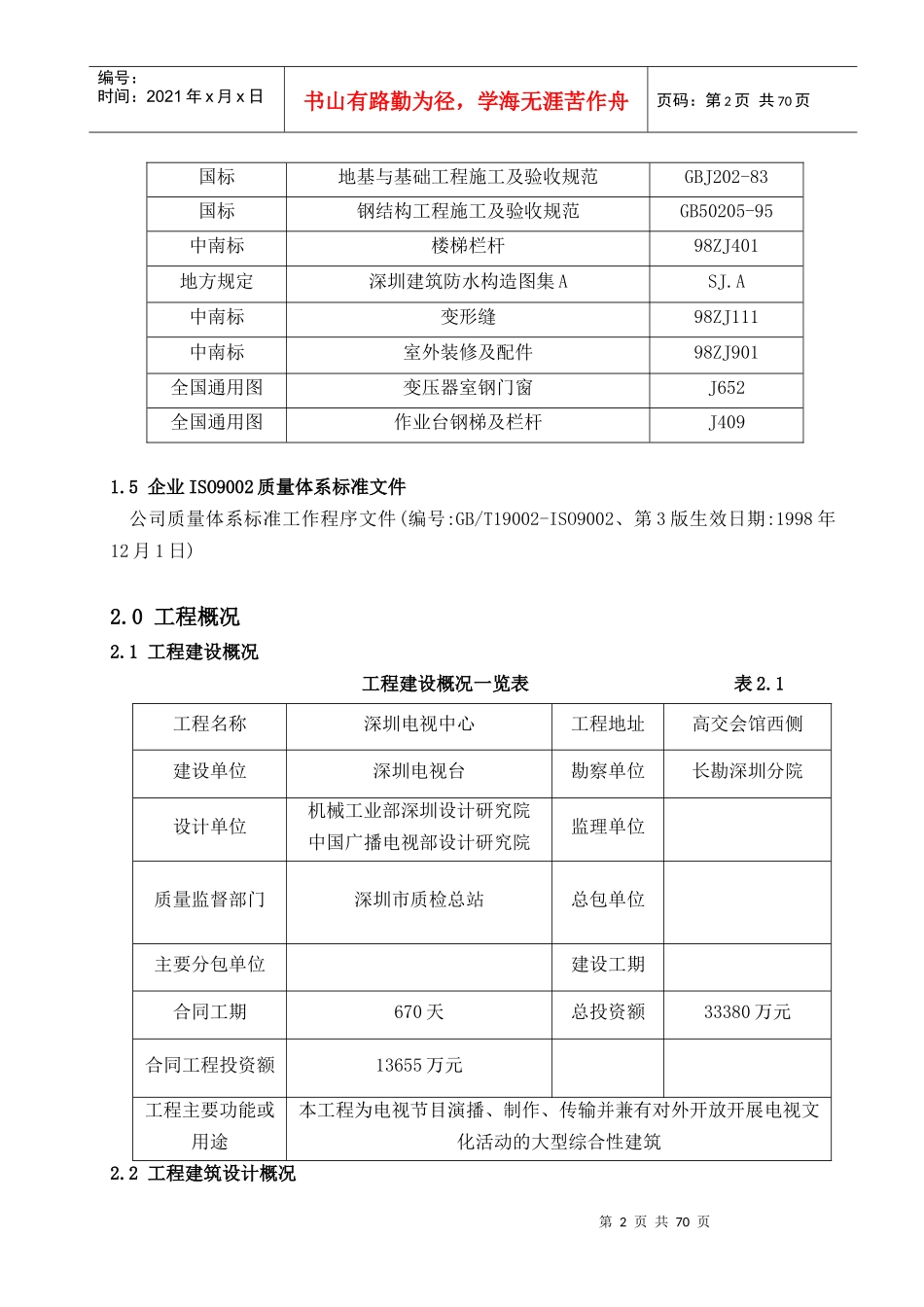

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页深圳电视中心上部主体结构施工组织设计1.0编制依据1.1合同深圳电视中心主体工程施工合同（2001年4月13签订）1.2工程地质勘察报告深圳电视中心施工图设计阶段岩土工程勘察报告书（报告编号：98.0.02.077福田(98)GD20；报告日期：1998年11月）1.3施工图纸由机械工业部深圳设计研究院设计的地上部分的结构、建筑施工图，及其他专业施工图。（工程设计施工图的工程号：199909.4出图日期：2001.4.25）1.4工程所涉及的主要的国家或行业规范、标准、规程、法规、图集、地方法规、图集。规范、标准、文件一览表表1类别名称编号国家规定工程建设标准强制性条文(房屋建筑部分)无国标建筑抗震设防分类标准GB50223-95国标建筑结构荷载规范GBJ9-87国标建筑抗震设计规范GBJ11-89国标混凝土结构设计规范GBJ10-89国标砌体结构设计规范GBJ3-88国标钢结构设计规范GBJ17-88行标钢筋混凝土高层建筑结构设计与施工规程JGJ3-91国标人民防空地下室设计规范GB50038-94国标建筑地基基础设计规范GBJ7-89行标建筑钢结构焊接规程JGJ81-91行标建筑桩基技术规范JGJ94-94行标钢骨混凝土结构设计规程YB9082-97国标混凝土结构工程施工及验收规范GB50204-92第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页国标地基与基础工程施工及验收规范GBJ202-83国标钢结构工程施工及验收规范GB50205-95中南标楼梯栏杆98ZJ401地方规定深圳建筑防水构造图集ASJ.A中南标变形缝98ZJ111中南标室外装修及配件98ZJ901全国通用图变压器室钢门窗J652全国通用图作业台钢梯及栏杆J4091.5企业ISO9002质量体系标准文件公司质量体系标准工作程序文件(编号:GB/T19002-ISO9002、第3版生效日期:1998年12月1日)2.0工程概况2.1工程建设概况工程建设概况一览表表2.1工程名称深圳电视中心工程地址高交会馆西侧建设单位深圳电视台勘察单位长勘深圳分院设计单位机械工业部深圳设计研究院中国广播电视部设计研究院监理单位质量监督部门深圳市质检总站总包单位主要分包单位建设工期合同工期670天总投资额33380万元合同工程投资额13655万元工程主要功能或用途本工程为电视节目演播、制作、传输并兼有对外开放开展电视文化活动的大型综合性建筑2.2工程建筑设计概况第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页建筑设计概况一览表表2.2占地面积首层建筑面积7156㎡总建筑面积73116.9㎡地上28层地下2层建筑高度123.4m装饰外墙干挂石材外墙面、干挂外墙砖外墙面、乳胶漆外墙面、千思板外墙面楼地面水泥砂浆楼地面、面砖楼地面、水磨石楼地面、细石砼楼地面、浮筑楼地面墙面吸声墙面、乳胶漆、面砖、水泥砂浆、防霉涂料顶棚乳胶漆、吸声顶棚、塑料扣板、石膏板楼梯乳胶漆、面砖电梯厅地面：地砖墙面：花岗石顶棚：单层石膏板吊顶防水地下高聚物改性沥青防水卷材外防水；结构自防水屋面纤维细石混凝土刚性防水；高聚物改性沥青防水卷材柔性外防水厕浴间阳台雨蓬保温节能绿化环境保护其他需说明的事项：第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页2.3工程结构设计概况结构概况一览表表2.3地基基础埋深持力层花岗岩基岩承载力标准值桩基人工挖孔灌注桩桩长：桩径：间距：箱、筏底板厚度：500㎜、600㎜、650㎜顶板厚度：180㎜、200㎜、250㎜条基独立主体结构形式主楼为框架剪力墙结构、裙房为框架结构、主要结构尺寸梁：板：柱：墙：抗震设防等级裙楼—框架及抗震墙二级塔楼—框架及抗震墙一级人防等级抗力等级为五级防化等级为乙级混凝土强度等级及抗渗要求基础梁、承台C30高层柱、砼墙6~14层C50裙房-2~7层楼板C30地下室侧壁、底板C30S8高层柱、砼墙15~21层C40高层区各层楼板C30地下室顶板C30高层柱、砼墙22~28层C30球面形悬臂板C30高层柱、砼墙-2~5层C60裙房柱、砼墙-2~7层C40钢筋类别：Ⅰ、Ⅱ、Ⅲ级热轧钢筋特殊结构钢骨柱采用Q235钢板，热轧普通型钢第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径...
