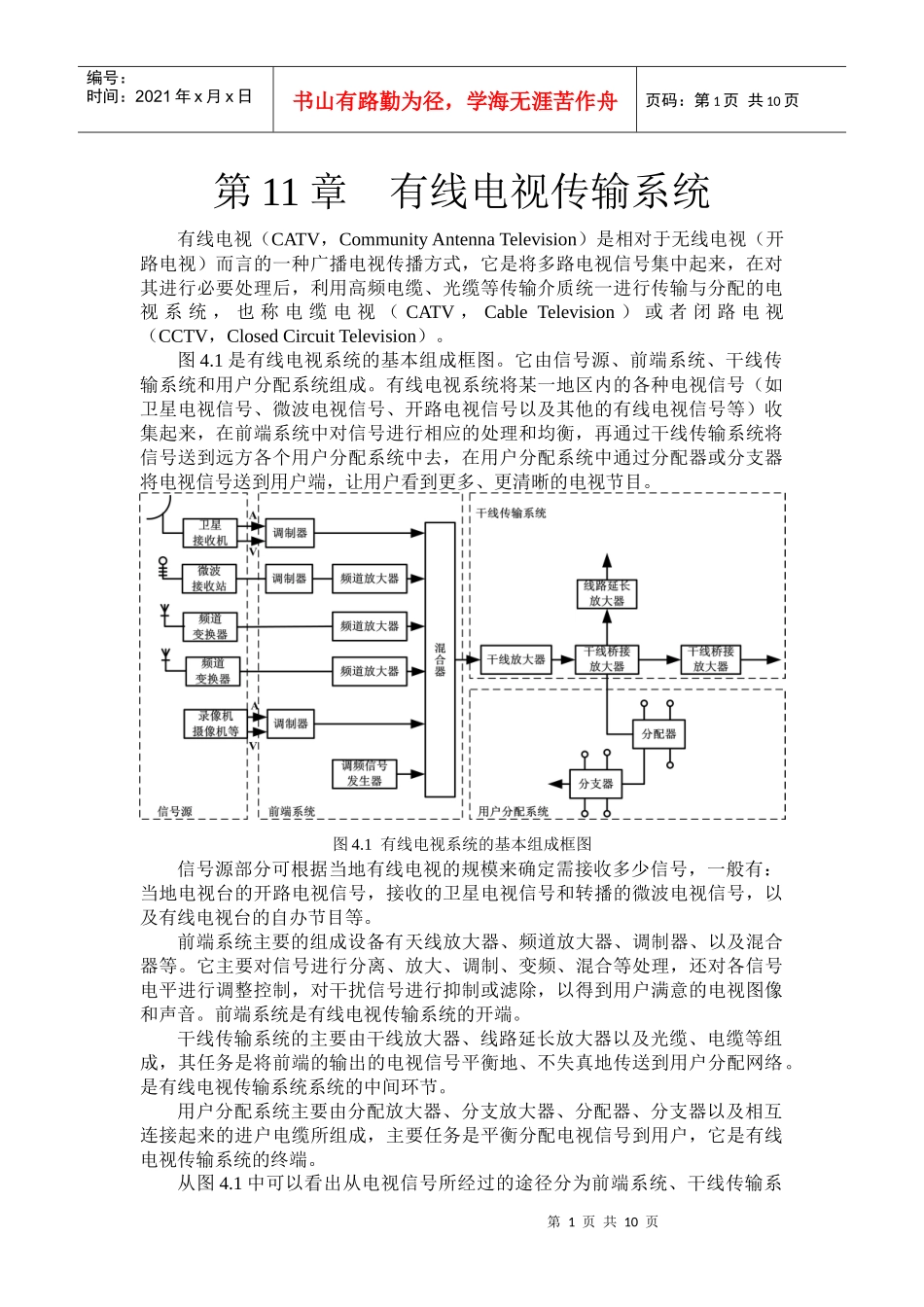

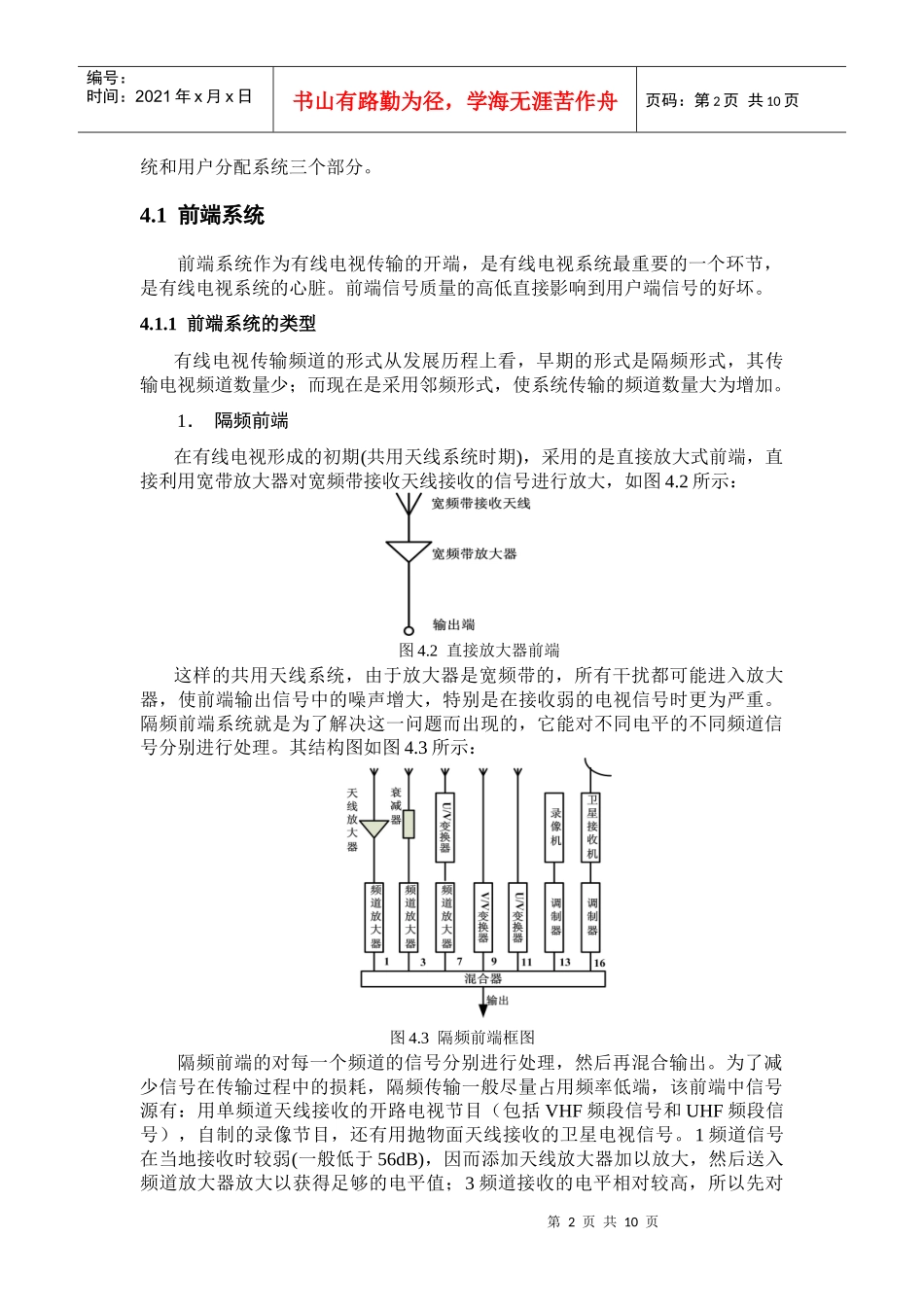

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第11章有线电视传输系统有线电视（CATV，CommunityAntennaTelevision）是相对于无线电视（开路电视）而言的一种广播电视传播方式，它是将多路电视信号集中起来，在对其进行必要处理后，利用高频电缆、光缆等传输介质统一进行传输与分配的电视系统，也称电缆电视（CATV，CableTelevision）或者闭路电视（CCTV，ClosedCircuitTelevision）。图4.1是有线电视系统的基本组成框图。它由信号源、前端系统、干线传输系统和用户分配系统组成。有线电视系统将某一地区内的各种电视信号（如卫星电视信号、微波电视信号、开路电视信号以及其他的有线电视信号等）收集起来，在前端系统中对信号进行相应的处理和均衡，再通过干线传输系统将信号送到远方各个用户分配系统中去，在用户分配系统中通过分配器或分支器将电视信号送到用户端，让用户看到更多、更清晰的电视节目。图4.1有线电视系统的基本组成框图信号源部分可根据当地有线电视的规模来确定需接收多少信号，一般有：当地电视台的开路电视信号，接收的卫星电视信号和转播的微波电视信号，以及有线电视台的自办节目等。前端系统主要的组成设备有天线放大器、频道放大器、调制器、以及混合器等。它主要对信号进行分离、放大、调制、变频、混合等处理，还对各信号电平进行调整控制，对干扰信号进行抑制或滤除，以得到用户满意的电视图像和声音。前端系统是有线电视传输系统的开端。干线传输系统的主要由干线放大器、线路延长放大器以及光缆、电缆等组成，其任务是将前端的输出的电视信号平衡地、不失真地传送到用户分配网络。是有线电视传输系统系统的中间环节。用户分配系统主要由分配放大器、分支放大器、分配器、分支器以及相互连接起来的进户电缆所组成，主要任务是平衡分配电视信号到用户，它是有线电视传输系统的终端。从图4.1中可以看出从电视信号所经过的途径分为前端系统、干线传输系第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页统和用户分配系统三个部分。4.1前端系统前端系统作为有线电视传输的开端，是有线电视系统最重要的一个环节，是有线电视系统的心脏。前端信号质量的高低直接影响到用户端信号的好坏。4.1.1前端系统的类型有线电视传输频道的形式从发展历程上看，早期的形式是隔频形式，其传输电视频道数量少；而现在是采用邻频形式，使系统传输的频道数量大为增加。1．隔频前端在有线电视形成的初期(共用天线系统时期)，采用的是直接放大式前端，直接利用宽带放大器对宽频带接收天线接收的信号进行放大，如图4.2所示：图4.2直接放大器前端这样的共用天线系统，由于放大器是宽频带的，所有干扰都可能进入放大器，使前端输出信号中的噪声增大，特别是在接收弱的电视信号时更为严重。隔频前端系统就是为了解决这一问题而出现的，它能对不同电平的不同频道信号分别进行处理。其结构图如图4.3所示：图4.3隔频前端框图隔频前端的对每一个频道的信号分别进行处理，然后再混合输出。为了减少信号在传输过程中的损耗，隔频传输一般尽量占用频率低端，该前端中信号源有：用单频道天线接收的开路电视节目（包括VHF频段信号和UHF频段信号），自制的录像节目，还有用抛物面天线接收的卫星电视信号。1频道信号在当地接收时较弱(一般低于56dB)，因而添加天线放大器加以放大，然后送入频道放大器放大以获得足够的电平值；3频道接收的电平相对较高，所以先对第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页信号作一定的衰减，然后送入频道放大器放大，以避免频道放大器因输入信号电平过高而非线性失真；9频道的信号经过一个V/V频道变换器，将接收的V频道信号再转换到另一个V频道上去，为什么？比如有个8或10频道的信号，与9频道相邻，不能满足隔频传输的条件，或者是当地这个电视空中信号很强，信号可能直接窜入电视机，也需作频道转换，以免造成信号的重影。7、11频道接收的信号是UHF段的信号，需将U段的信号转化为7或11频道的信号，因而两个频...
