沙沱水电站迁建新址场地平整工程回填碾压密实度检测方案VIP免费

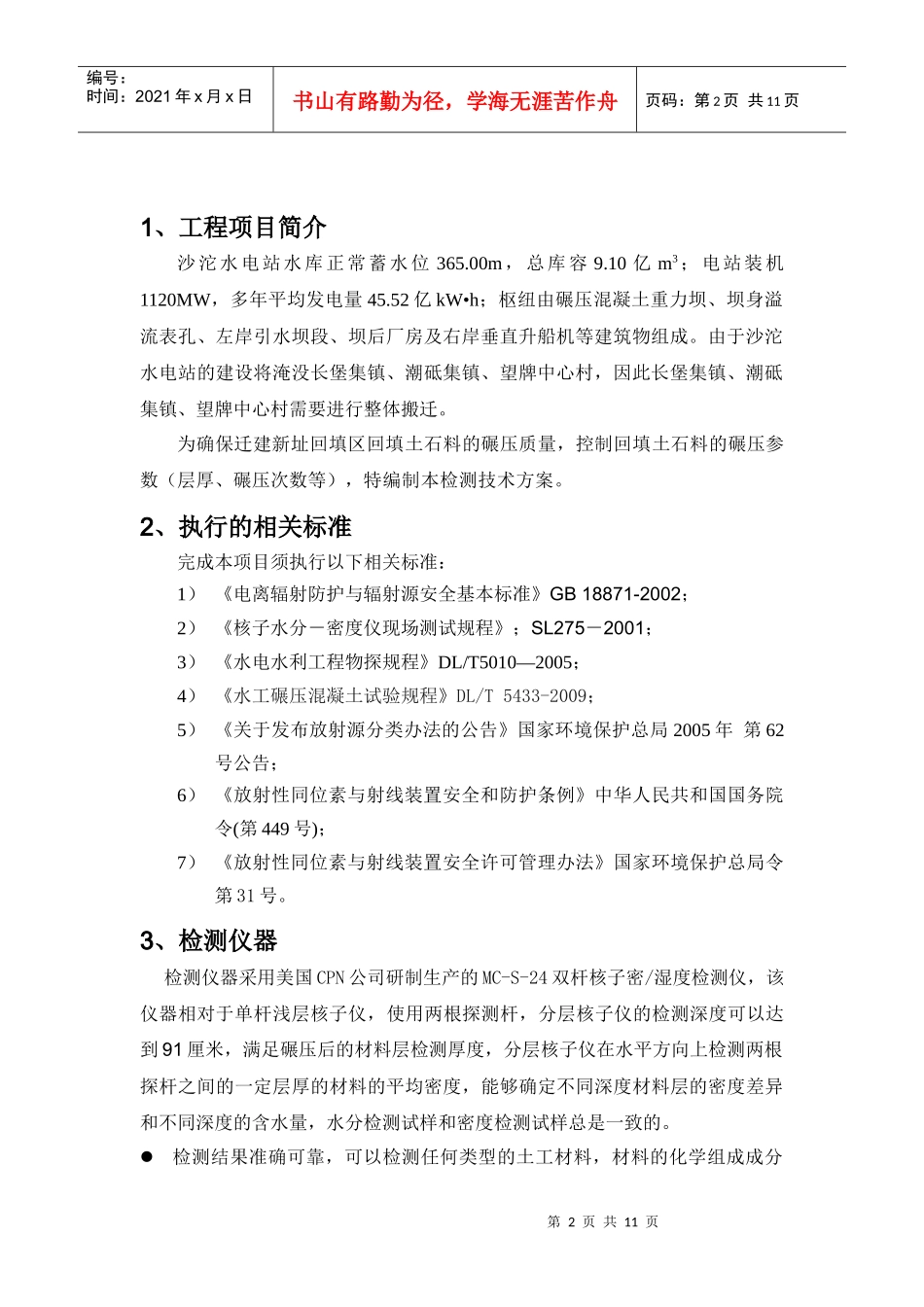

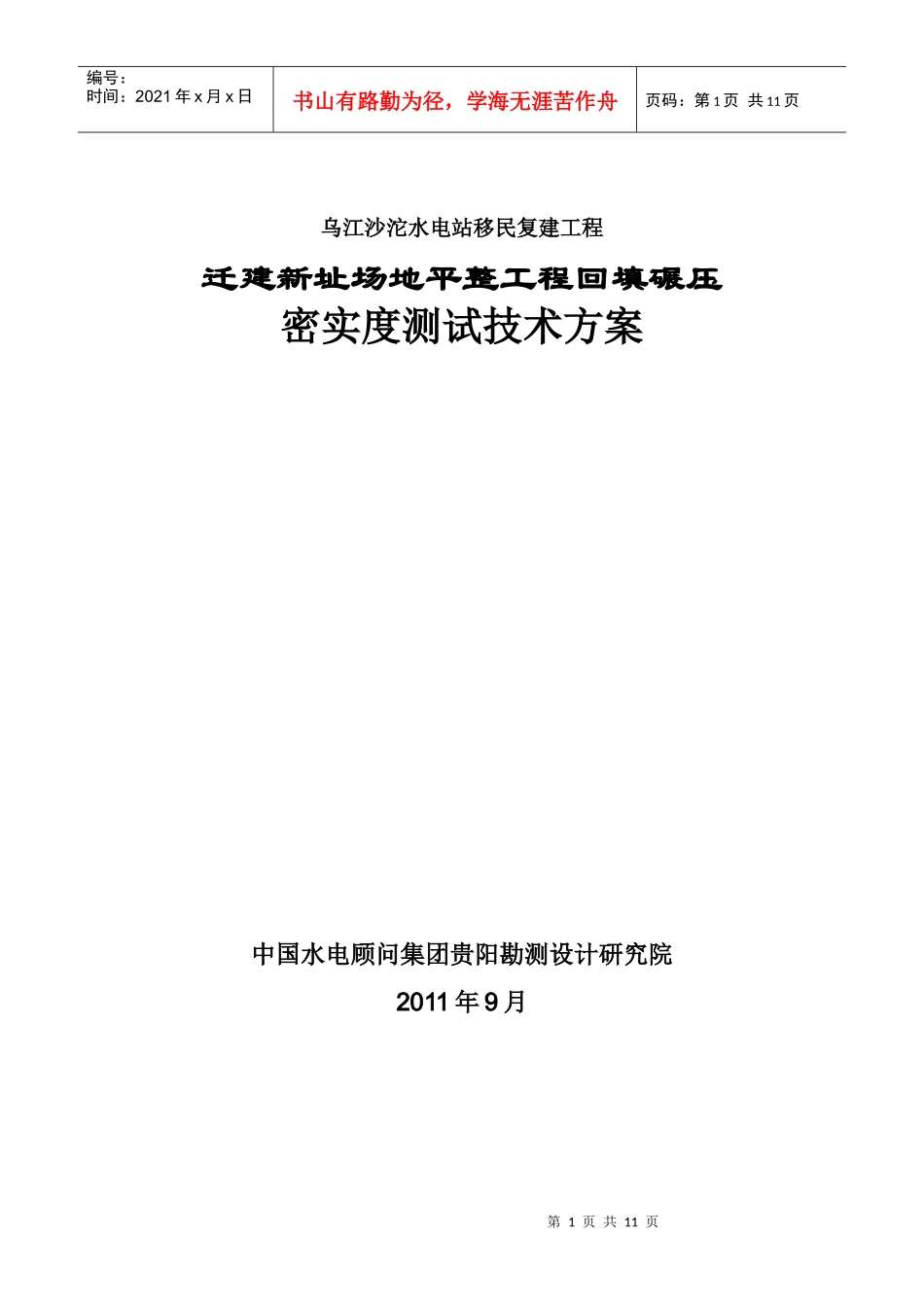

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页乌江沙沱水电站移民复建工程迁建新址场地平整工程回填碾压密实度测试技术方案中国水电顾问集团贵阳勘测设计研究院2011年9月第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1、工程项目简介沙沱水电站水库正常蓄水位365.00m，总库容9.10亿m3；电站装机1120MW，多年平均发电量45.52亿kW•h；枢纽由碾压混凝土重力坝、坝身溢流表孔、左岸引水坝段、坝后厂房及右岸垂直升船机等建筑物组成。由于沙沱水电站的建设将淹没长堡集镇、潮砥集镇、望牌中心村，因此长堡集镇、潮砥集镇、望牌中心村需要进行整体搬迁。为确保迁建新址回填区回填土石料的碾压质量，控制回填土石料的碾压参数（层厚、碾压次数等），特编制本检测技术方案。2、执行的相关标准完成本项目须执行以下相关标准：1）《电离辐射防护与辐射源安全基本标准》GB18871-2002；2）《核子水分－密度仪现场测试规程》；SL275－2001；3）《水电水利工程物探规程》DL/T5010—2005；4）《水工碾压混凝土试验规程》DL/T5433-2009；5）《关于发布放射源分类办法的公告》国家环境保护总局2005年第62号公告；6）《放射性同位素与射线装置安全和防护条例》中华人民共和国国务院令(第449号)；7）《放射性同位素与射线装置安全许可管理办法》国家环境保护总局令第31号。3、检测仪器检测仪器采用美国CPN公司研制生产的MC-S-24双杆核子密/湿度检测仪，该仪器相对于单杆浅层核子仪，使用两根探测杆，分层核子仪的检测深度可以达到91厘米，满足碾压后的材料层检测厚度，分层核子仪在水平方向上检测两根探杆之间的一定层厚的材料的平均密度，能够确定不同深度材料层的密度差异和不同深度的含水量，水分检测试样和密度检测试样总是一致的。检测结果准确可靠，可以检测任何类型的土工材料，材料的化学组成成分第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页对检测结果的没有明显的影响。是目前世界上唯一适用于机械化施工的现场检测大层厚碾压材料的压实度检测方法。检测速度快，工作效率高。分层检测不同深度的材料的密度和湿度。检测时对被测试材料的扰动非常微小，检测后检测孔一般不需要进行修复，属于无损检测。检测深度地表至地下90cm，测量深度间隔5cm。大型液晶显示屏一次显示所有的测试数据和计算数据，包括：湿（总）密度、干密度、总含水量、%含水率、%压实度、测试深度、精度等。3.1检测原理双杆分层核子仪的密度源和密度探测器分别安装在两个探杆的端部内。两根探杆同步伸入到检测材料中，检测两探杆之间水平方向上的带状区域材料（下图中两根探测杆端部之间的阴影部分）是双杆核子仪检测密度时的试样核心。升降探测杆，就可以分别检测从地表到地下90厘米的所有深度的材料。分层核子仪使用透射法检测密度。右侧探测杆端部内安装有一个密封的10毫居里铯-137伽玛源，左侧探测杆端部内安装有伽玛射线探测器。伽玛源向被测材料放射伽玛射线，一部分射线被材料吸收，一部分射线穿透材料而被探测器检测到。材料的密度越高，就会吸收更多的伽玛射线，穿透材料的伽玛射线就比较少，探测器的射线计数将较少：反之，材料的密度越低，探测器的射线计数就越多。伽玛射线穿透被测材料的能力与材料中所有组成成分的总原子量成函数关系。如果被测材料的密度相同，只是粒度、级配、均匀度等因素不同，射线的计数结果不变。被测试材料的化学成分对射线计数有微弱的影响，通常可以忽略不计。核子仪在制造时，厂家使用标准密度材料将射线计数与标准密度一一对应，建立检定关系。在实际检测时，仪器就可以根据射线的计数结果准确计算出被测材料的密度。所以核子仪可以准确检测任何类型的土工材料，在检定有效期内（1-2年），核子仪不需要使用其它密度检测方法进行对比，第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页检测结果不需要校正。图1分层核子仪检测密度和水分在土木工程的建设中，分层核...
