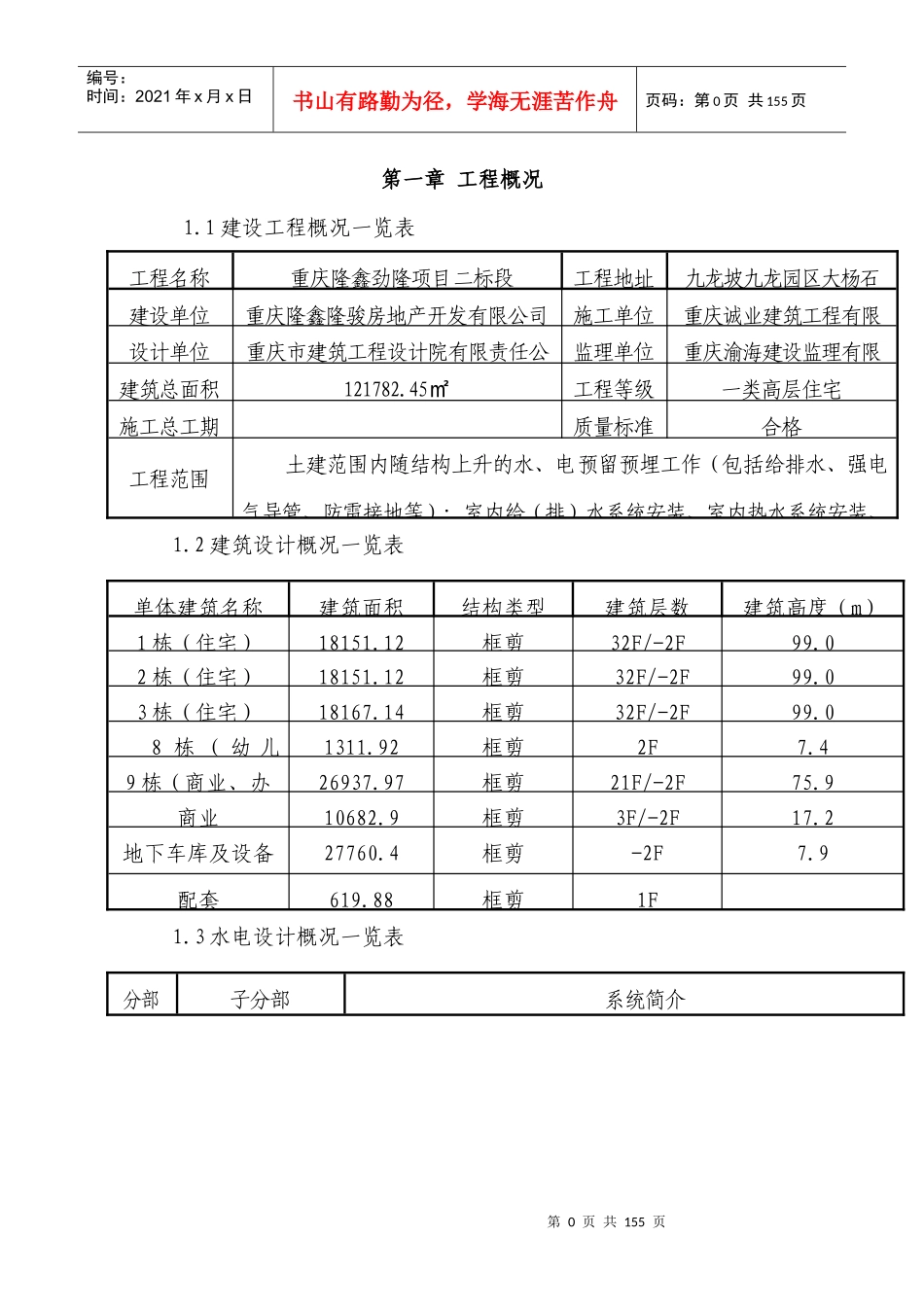

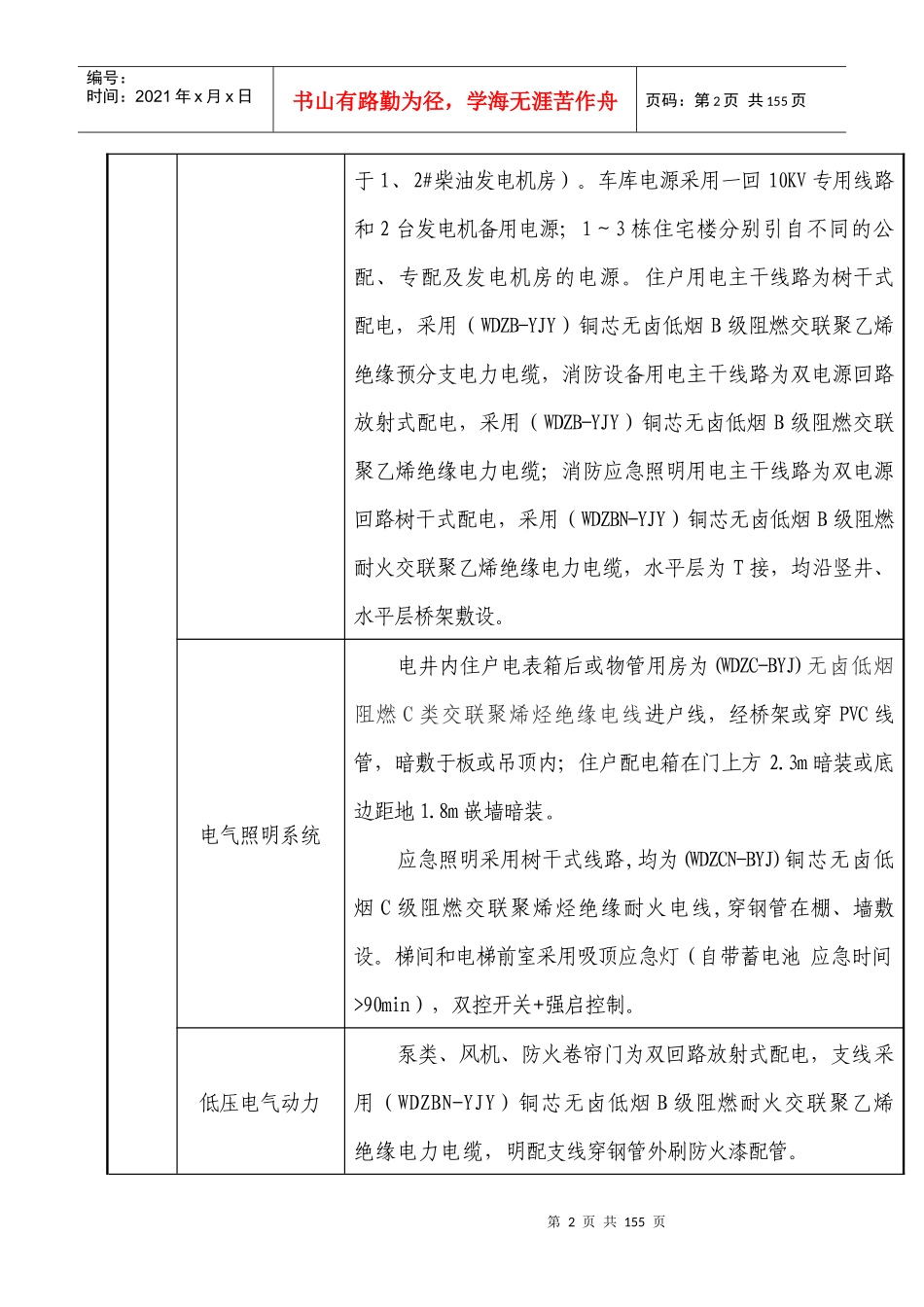

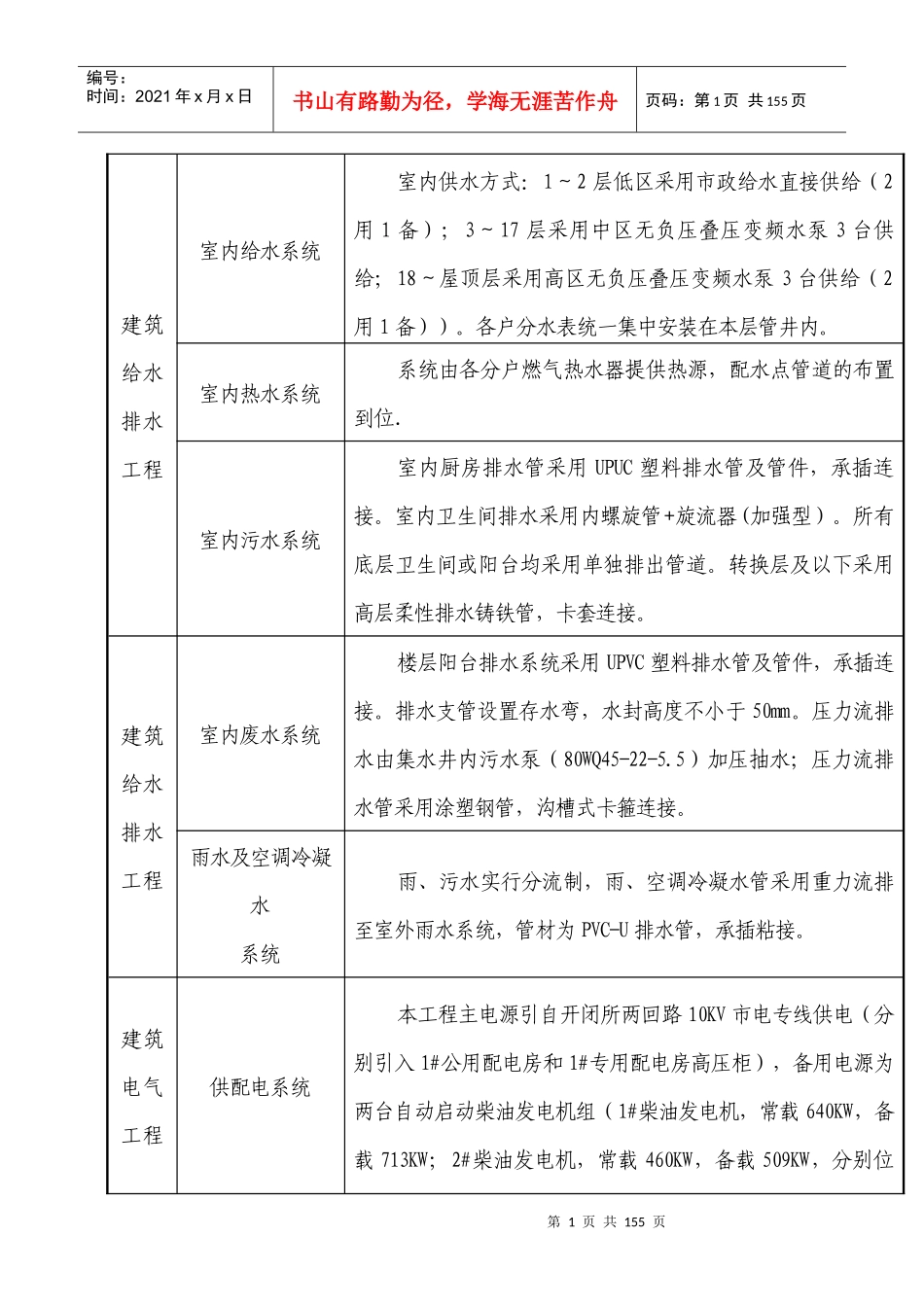

第0页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共155页第一章工程概况1.1建设工程概况一览表工程名称重庆隆鑫劲隆项目二标段工程地址九龙坡九龙园区大杨石建设单位重庆隆鑫隆骏房地产开发有限公司施工单位重庆诚业建筑工程有限设计单位重庆市建筑工程设计院有限责任公监理单位重庆渝海建设监理有限建筑总面积121782.45㎡工程等级一类高层住宅施工总工期质量标准合格工程范围土建范围内随结构上升的水、电预留预埋工作（包括给排水、强电气导管、防雷接地等）；室内给（排）水系统安装、室内热水系统安装、1.2建筑设计概况一览表单体建筑名称建筑面积结构类型建筑层数建筑高度（m）1栋（住宅）18151.12框剪32F/-2F99.02栋（住宅）18151.12框剪32F/-2F99.03栋（住宅）18167.14框剪32F/-2F99.08栋（幼儿1311.92框剪2F7.49栋（商业、办26937.97框剪21F/-2F75.9商业10682.9框剪3F/-2F17.2地下车库及设备27760.4框剪-2F7.9配套619.88框剪1F1.3水电设计概况一览表分部子分部系统简介第1页共155页第0页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共155页建筑给水排水工程室内给水系统室内供水方式：1～2层低区采用市政给水直接供给（2用1备）；3～17层采用中区无负压叠压变频水泵3台供给；18～屋顶层采用高区无负压叠压变频水泵3台供给（2用1备））。各户分水表统一集中安装在本层管井内。室内热水系统系统由各分户燃气热水器提供热源，配水点管道的布置到位.室内污水系统室内厨房排水管采用UPUC塑料排水管及管件，承插连接。室内卫生间排水采用内螺旋管+旋流器(加强型）。所有底层卫生间或阳台均采用单独排出管道。转换层及以下采用高层柔性排水铸铁管，卡套连接。建筑给水排水工程室内废水系统楼层阳台排水系统采用UPVC塑料排水管及管件，承插连接。排水支管设置存水弯，水封高度不小于50mm。压力流排水由集水井内污水泵（80WQ45-22-5.5）加压抽水；压力流排水管采用涂塑钢管，沟槽式卡箍连接。雨水及空调冷凝水系统雨、污水实行分流制，雨、空调冷凝水管采用重力流排至室外雨水系统，管材为PVC-U排水管，承插粘接。建筑电气工程供配电系统本工程主电源引自开闭所两回路10KV市电专线供电（分别引入1#公用配电房和1#专用配电房高压柜），备用电源为两台自动启动柴油发电机组（1#柴油发电机，常载640KW，备载713KW；2#柴油发电机，常载460KW，备载509KW，分别位第2页共155页第1页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共155页于1、2#柴油发电机房）。车库电源采用一回10KV专用线路和2台发电机备用电源；1～3栋住宅楼分别引自不同的公配、专配及发电机房的电源。住户用电主干线路为树干式配电，采用（WDZB-YJY）铜芯无卤低烟B级阻燃交联聚乙烯绝缘预分支电力电缆，消防设备用电主干线路为双电源回路放射式配电，采用（WDZB-YJY）铜芯无卤低烟B级阻燃交联聚乙烯绝缘电力电缆；消防应急照明用电主干线路为双电源回路树干式配电，采用（WDZBN-YJY）铜芯无卤低烟B级阻燃耐火交联聚乙烯绝缘电力电缆，水平层为T接，均沿竖井、水平层桥架敷设。电气照明系统电井内住户电表箱后或物管用房为(WDZC-BYJ)无卤低烟阻燃C类交联聚烯烃绝缘电线进户线，经桥架或穿PVC线管，暗敷于板或吊顶内；住户配电箱在门上方2.3m暗装或底边距地1.8m嵌墙暗装。应急照明采用树干式线路,均为(WDZCN-BYJ)铜芯无卤低烟C级阻燃交联聚烯烃绝缘耐火电线,穿钢管在棚、墙敷设。梯间和电梯前室采用吸顶应急灯（自带蓄电池应急时间>90min），双控开关+强启控制。低压电气动力泵类、风机、防火卷帘门为双回路放射式配电，支线采用（WDZBN-YJY）铜芯无卤低烟B级阻燃耐火交联聚乙烯绝缘电力电缆，明配支线穿钢管外刷防火漆配管。第3页共155页第2页共155页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共155页建筑电气工程防雷接地系统本工程低压配电系统接地型式采用TN-S系统。接地体采用桩基础钢筋和梁内钢筋连成一体，基础间无地梁选用-40×4热镀锌扁钢敷设，形成闭合通路。引下线为建筑物钢筋混凝土柱...
