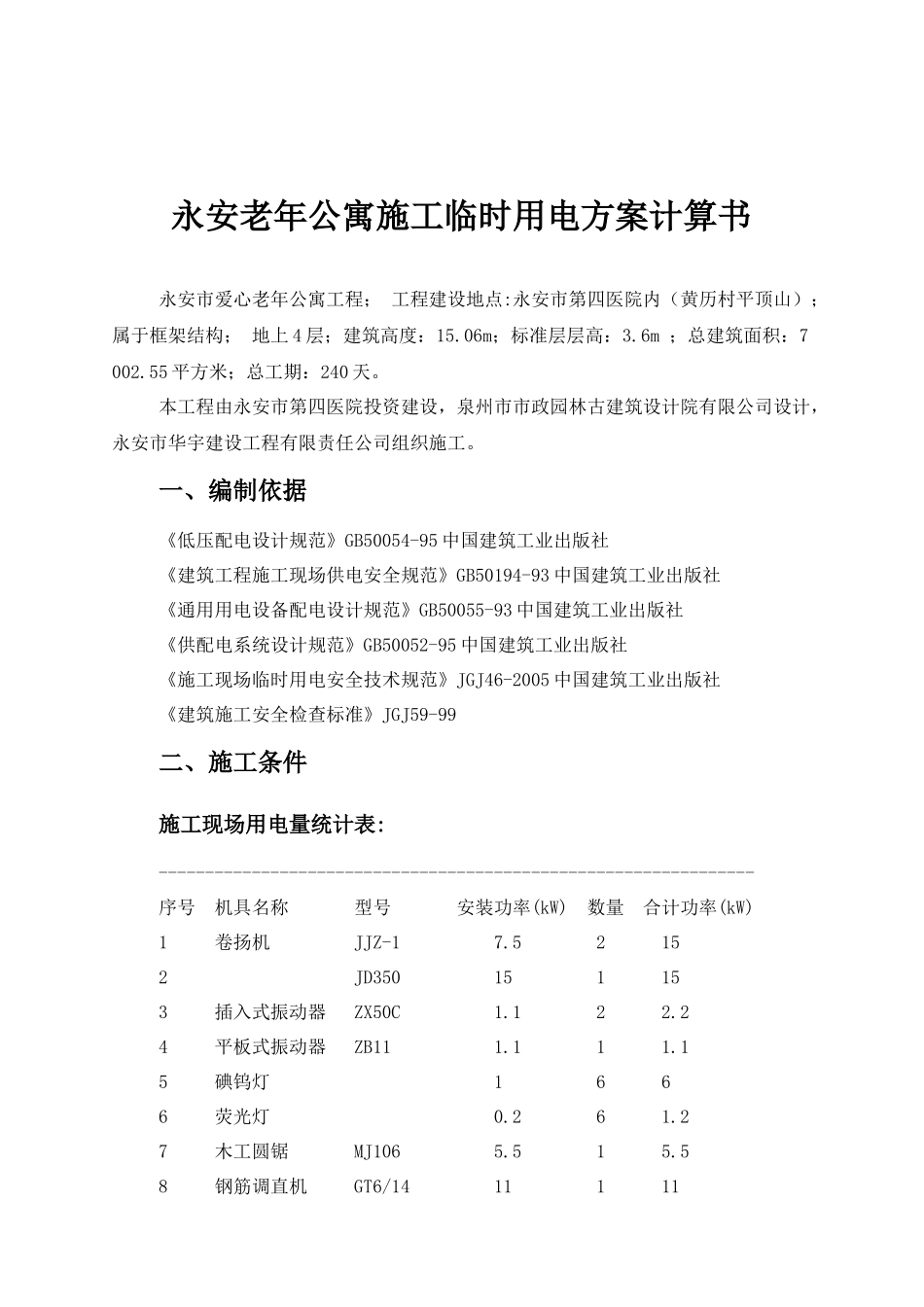

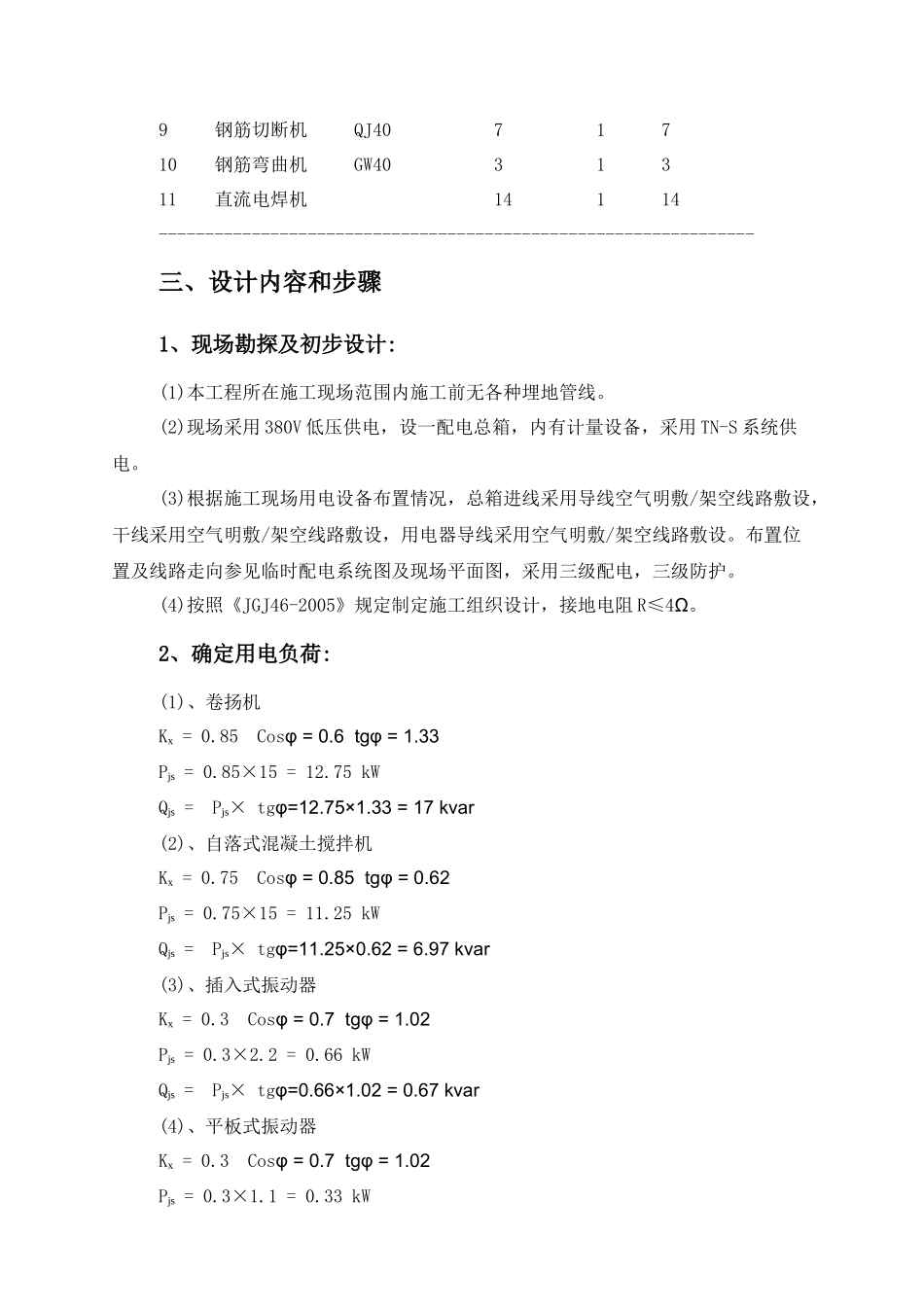

永安老年公寓施工临时用电方案计算书永安市爱心老年公寓工程；工程建设地点:永安市第四医院内（黄历村平顶山）；属于框架结构；地上4层；建筑高度：15.06m；标准层层高：3.6m；总建筑面积：7002.55平方米；总工期：240天。本工程由永安市第四医院投资建设，泉州市市政园林古建筑设计院有限公司设计，永安市华宇建设工程有限责任公司组织施工。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1卷扬机JJZ-17.52152JD350151153插入式振动器ZX50C1.122.24平板式振动器ZB111.111.15碘钨灯1666荧光灯0.261.27木工圆锯MJ1065.515.58钢筋调直机GT6/14111119钢筋切断机QJ4071710钢筋弯曲机GW4031311直流电焊机14114----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、卷扬机Kx=0.85Cosφ=0.6tgφ=1.33Pjs=0.85×15=12.75kWQjs=Pjs×tgφ=12.75×1.33=17kvar(2)、自落式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×15=11.25kWQjs=Pjs×tgφ=11.25×0.62=6.97kvar(3)、插入式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×2.2=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kvar(4)、平板式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.02=0.34kvar(5)、碘钨灯Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×6×1=1.8kWQjs=Pjs×tgφ=1.8×1.02=1.84kvar(6)、荧光灯Kx=0.2Cosφ=0.8tgφ=0.75Pjs=0.2×1.2×1.2=0.288kWQjs=Pjs×tgφ=0.29×0.75=0.22kvar(7)、木工圆锯Kx=0.65Cosφ=0.6tgφ=1.33Pjs=0.65×5.5=3.575kWQjs=Pjs×tgφ=3.58×1.33=4.77kvar(8)、钢筋调直机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.02=7.29kvar(9)、钢筋切断机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×7=4.55kWQjs=Pjs×tgφ=4.55×1.02=4.64kvar(10)、钢筋弯曲机Kx=0.65Cosφ=0.7tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(11)、直流电焊机Kx=0.7Cosφ=0.6tgφ=1.33将Jc=50%统一换算到Jc1=100%的额定容量Pn=14kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×14=9.9kWPjs=Kx×Pe=0.7×9.9=6.93kWQjs=Pjs×tgφ=6.93×1.33=9.24kvar(12)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×ΣPjs=0.9×(12.75+11.25+0.66+0.33+1.8+0.29+3.58+7.15+4.55+1.95+6.93)=46.11kW总的无功功率Qjs=Kx×ΣQjs=0.9×(17+6.97+0.67+0.34+1.84+0.22+4.77+7.29+4.64+1.99+9.24)=49.469kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(46.112+49.4692)1/2=67.626kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=67.626/(1.732×0.38)=102.751A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计...
