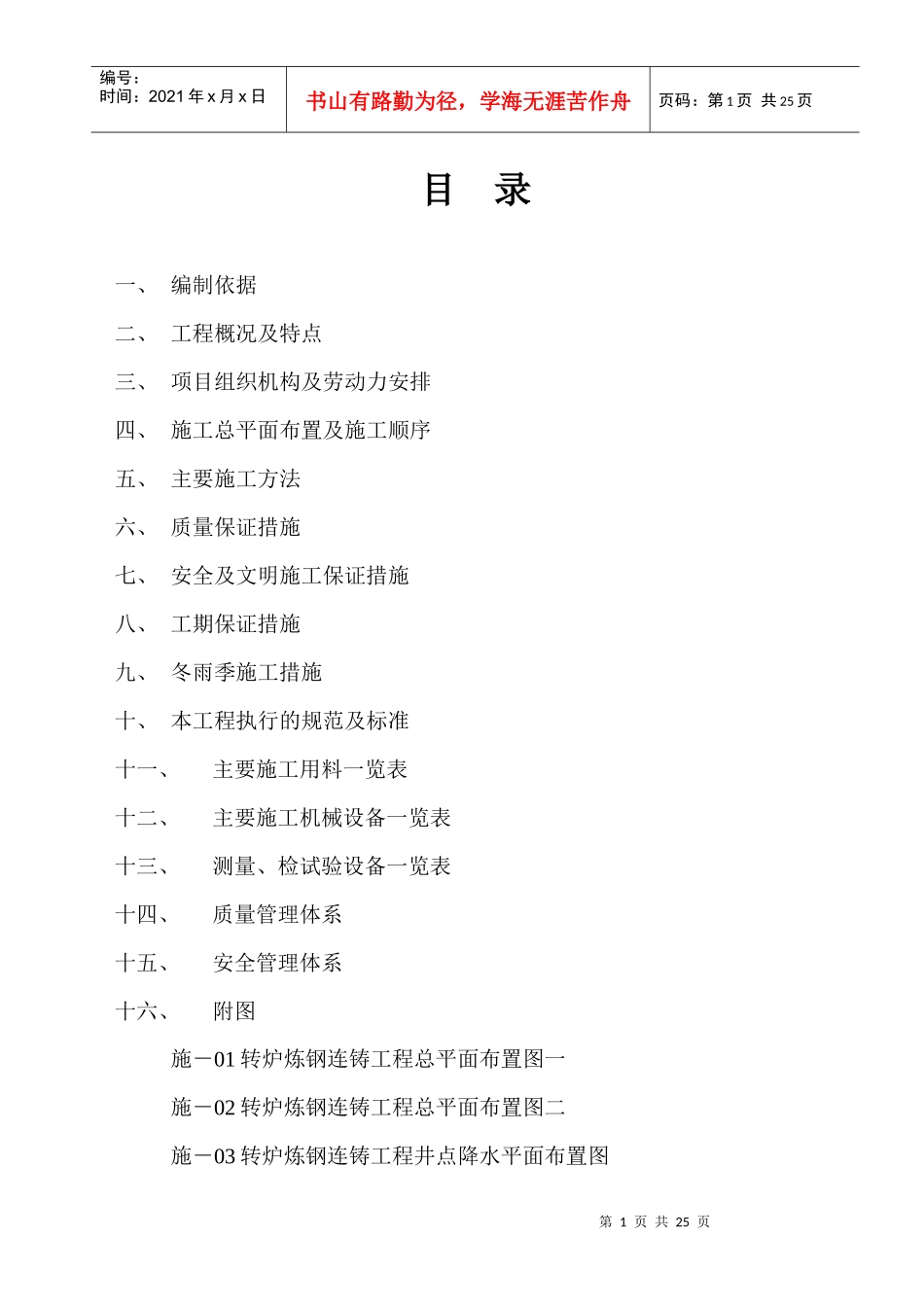

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页目录一、编制依据二、工程概况及特点三、项目组织机构及劳动力安排四、施工总平面布置及施工顺序五、主要施工方法六、质量保证措施七、安全及文明施工保证措施八、工期保证措施九、冬雨季施工措施十、本工程执行的规范及标准十一、主要施工用料一览表十二、主要施工机械设备一览表十三、测量、检试验设备一览表十四、质量管理体系十五、安全管理体系十六、附图施－01转炉炼钢连铸工程总平面布置图一施－02转炉炼钢连铸工程总平面布置图二施－03转炉炼钢连铸工程井点降水平面布置图第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页施－04转炉炼钢连铸工程临时施工道路平面布置图施－05转炉炼钢连铸工程施工进度计划表一、编制依据1.北钢院提供的设计蓝图、变更、图纸标明的规范、标准、图集等。2.现行的国家建筑施工及验收规范、规程和标准。3.原冶金部宁波勘察研究院2003－12提供的《江阴兴澄特种钢铁有限公司滨江二期岩土工程勘察报告》。4.施工现场实际情况。5.本公司历年施工经验。二、工程概况及特点（一）、工程概况本工程位于滨江开发区，滨江路以北。东邻兴澄特钢一期电炉炼钢工程，北为新建成投产的1＃、2＃高炉系统，西侧为在建的3＃高炉系统，南边为规划设计中的轧钢工程。主厂房为独立钢筋砼杯口基础，上部主体为钢排架装配式结构。自北往南由铁水预处理及废钢配料跨、加料跨、转炉跨、钢水接受跨、浇注跨、出坯跨、加热炉跨构成。东西向1～13线全长294米，南北向2/0A～H列宽240米。厂房内设计有100t转炉两座，100tVOD炉一座，100tLF炉两座，100tRH炉一座，小方坯连铸机一台，大方坯连铸机一台，漩流沉淀池两座，外加烘烤器基础，钢包修砌坑，中间罐维修区、倾翻台、干燥台基础等。基础深度自▽－17.75～▽±0.00不等（±0.00相当于绝对高程3.900第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页米）。涉及RH炉、大方坯连铸机等部分项目不在本次合同范围内。主厂房外围北面设计有转炉主控楼、办公辅助生活设施，西侧设计有地下受料槽、转运站、控制室。1.主厂房主厂房共有厂房柱基础102个，抗风柱基础65个，基础采用预应力混凝土管桩和夯扩灌注桩。底标高为▽－5.200、▽－4.000，顶面标高为▽－0.500。砼强度等级基础为C25，二次灌浆为C35细石砼。所有钢构件柱脚，需采用C20素砼包至地坪以上150㎜，进行防腐保护。1.1G～H列铁水预处理跨。跨度24米，长度2～5线为72米，起重量10t天车一台。G～H列废钢配料跨。跨度24米，长度9～13线为96米，起重量15t天车一台。1.2E～F列加料跨。跨度24米，长度2～13线为270米，起重量200/50t天车一台，起重量25+25t天车一台。1.3D～E列转炉跨。跨度21米，长度2～13线为270米，起重量10t天车两台。1.4C～D列钢水接受跨。跨度30米，长度2～13线为270米，起重量200/50t天车两台。1.5B～C列浇注跨。跨度36米，长度1～13线为294米，起重量32/5t天车一台，起重量80/20t天车一台。1.6A～B列出坯跨。跨度36米，长度1～13线长294米，起重量17.5+17.5t天车两台。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页1.71/0A～A列原料跨。。跨度30米，长度1～13线为294米，起重量17.5+17.5t天车两台。1.82/0A～1/0A列加热炉跨。跨度36米，长度3～10线为174米，起重量20/5t天车一台。2.转炉基础转炉基础采用预应力混凝土管桩，位于E列1/5～9线间。东西长63.45米，南北宽14.2米，基础底板在1＃、2＃转炉间设800㎜宽后浇带，属大体积钢筋砼基础。其中2＃转炉基础暂不施工，设计为预留插筋，C10砼包裹保护处理。基础底标高▽－4.500，底板厚2.5米，基础顶标高▽6.170、▽6.470。混凝土强度等级基础为C25，后浇带为C30微膨胀砼。由于该基础为大体积砼基础设计考虑选用低水化热水泥进行施工。并掺加毛石30％降低水化热。3.小方坯连铸机基础本工程设计小方坯连铸机为一台，大方坯连铸机为一台。现已到图的为小方坯连铸...
