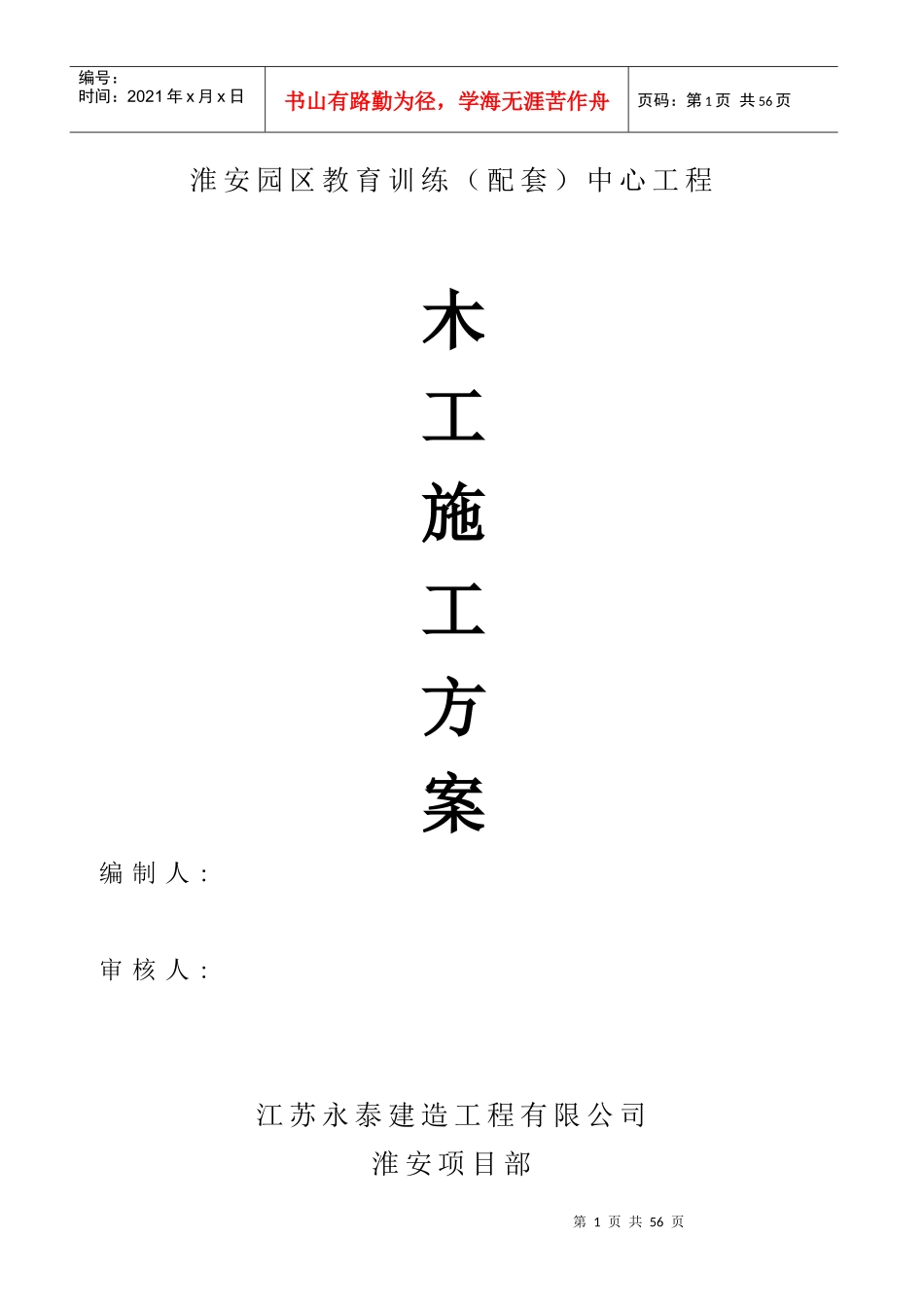

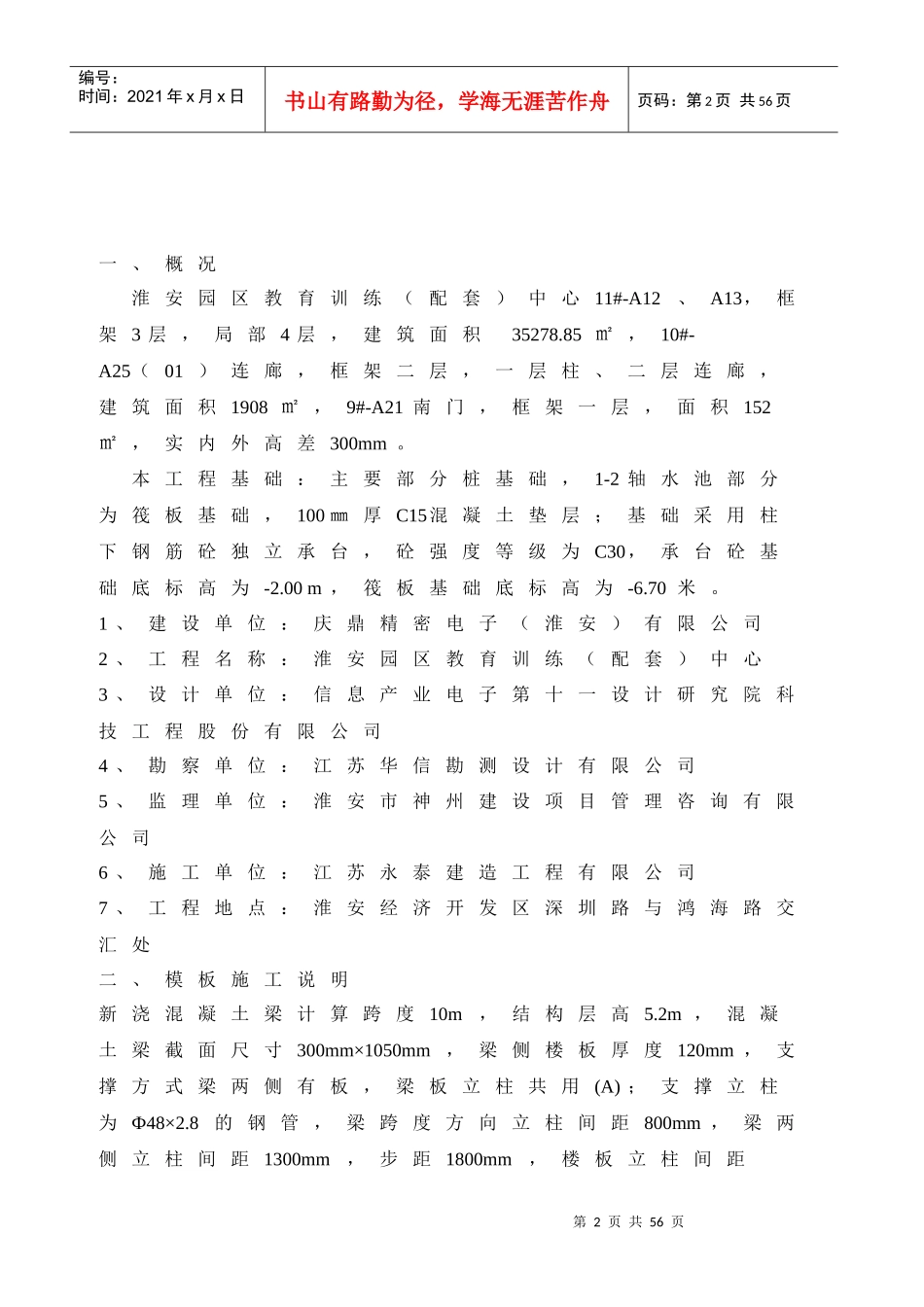

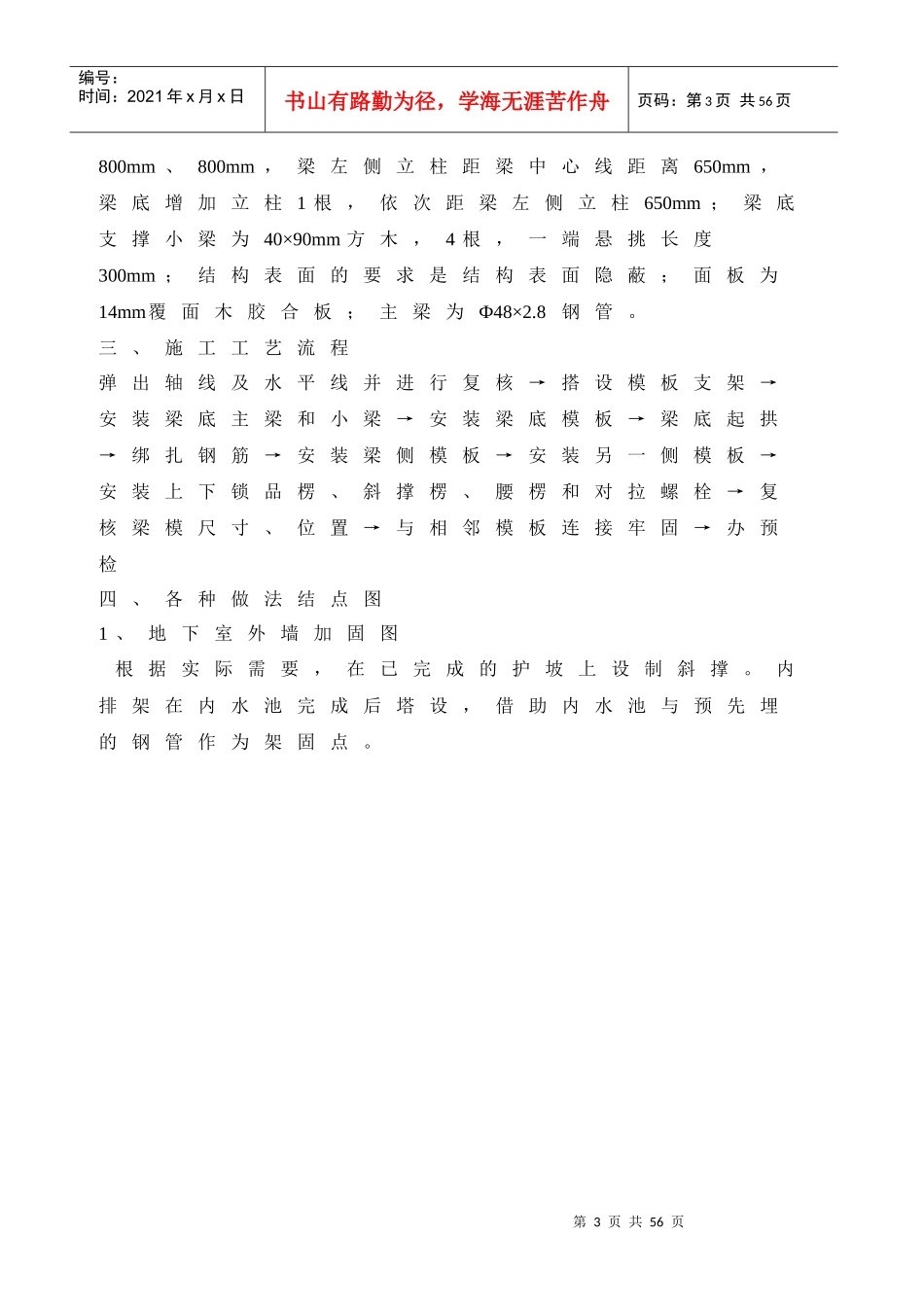

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页淮安园区教育训练（配套）中心工程木工施工方案编制人:审核人:江苏永泰建造工程有限公司淮安项目部第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页一、概况淮安园区教育训练（配套）中心11#-A12、A13，框架3层，局部4层，建筑面积35278.85㎡，10#-A25（01）连廊，框架二层，一层柱、二层连廊，建筑面积1908㎡，9#-A21南门，框架一层，面积152㎡，实内外高差300mm。本工程基础：主要部分桩基础，1-2轴水池部分为筏板基础，100㎜厚C15混凝土垫层；基础采用柱下钢筋砼独立承台，砼强度等级为C30，承台砼基础底标高为-2.00m，筏板基础底标高为-6.70米。1、建设单位：庆鼎精密电子（淮安）有限公司2、工程名称：淮安园区教育训练（配套）中心3、设计单位：信息产业电子第十一设计研究院科技工程股份有限公司4、勘察单位：江苏华信勘测设计有限公司5、监理单位：淮安市神州建设项目管理咨询有限公司6、施工单位：江苏永泰建造工程有限公司7、工程地点：淮安经济开发区深圳路与鸿海路交汇处二、模板施工说明新浇混凝土梁计算跨度10m，结构层高5.2m，混凝土梁截面尺寸300mm×1050mm，梁侧楼板厚度120mm，支撑方式梁两侧有板，梁板立柱共用(A)；支撑立柱为Ф48×2.8的钢管，梁跨度方向立柱间距800mm，梁两侧立柱间距1300mm，步距1800mm，楼板立柱间距第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页800mm、800mm，梁左侧立柱距梁中心线距离650mm，梁底增加立柱1根，依次距梁左侧立柱650mm；梁底支撑小梁为40×90mm方木，4根，一端悬挑长度300mm；结构表面的要求是结构表面隐蔽；面板为14mm覆面木胶合板；主梁为Ф48×2.8钢管。三、施工工艺流程弹出轴线及水平线并进行复核→搭设模板支架→安装梁底主梁和小梁→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检四、各种做法结点图1、地下室外墙加固图根据实际需要，在已完成的护坡上设制斜撑。内排架在内水池完成后塔设，借助内水池与预先埋的钢管作为架固点。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页2、屋面女儿墙做法详图第7页共56页第6页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共56页3、柱加固图1)主体柱第8页共56页第7页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共56页2)构造柱第9页共56页第8页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共56页第10页共56页第9页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共56页3、楼梯加固图楼梯钢管与排架连接,形成一个整体。第11页共56页第10页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共56页五、受力验算梁模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、工程属性第12页共56页第11页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共56页新浇混凝土梁名称KL8新浇混凝土梁计算跨度(m)10混凝土梁截面尺寸(mm×mm)300×1050新浇混凝土结构层高(m)5梁侧楼板厚度(mm)120二、荷载设计模板及其支架自重标准值G1k(kN/m2)面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3)24混凝土梁钢筋自重标准值G3k(kN/m3)1.5混凝土板钢筋自重标准值G3k(kN/m3)1.1当计算支架立...
