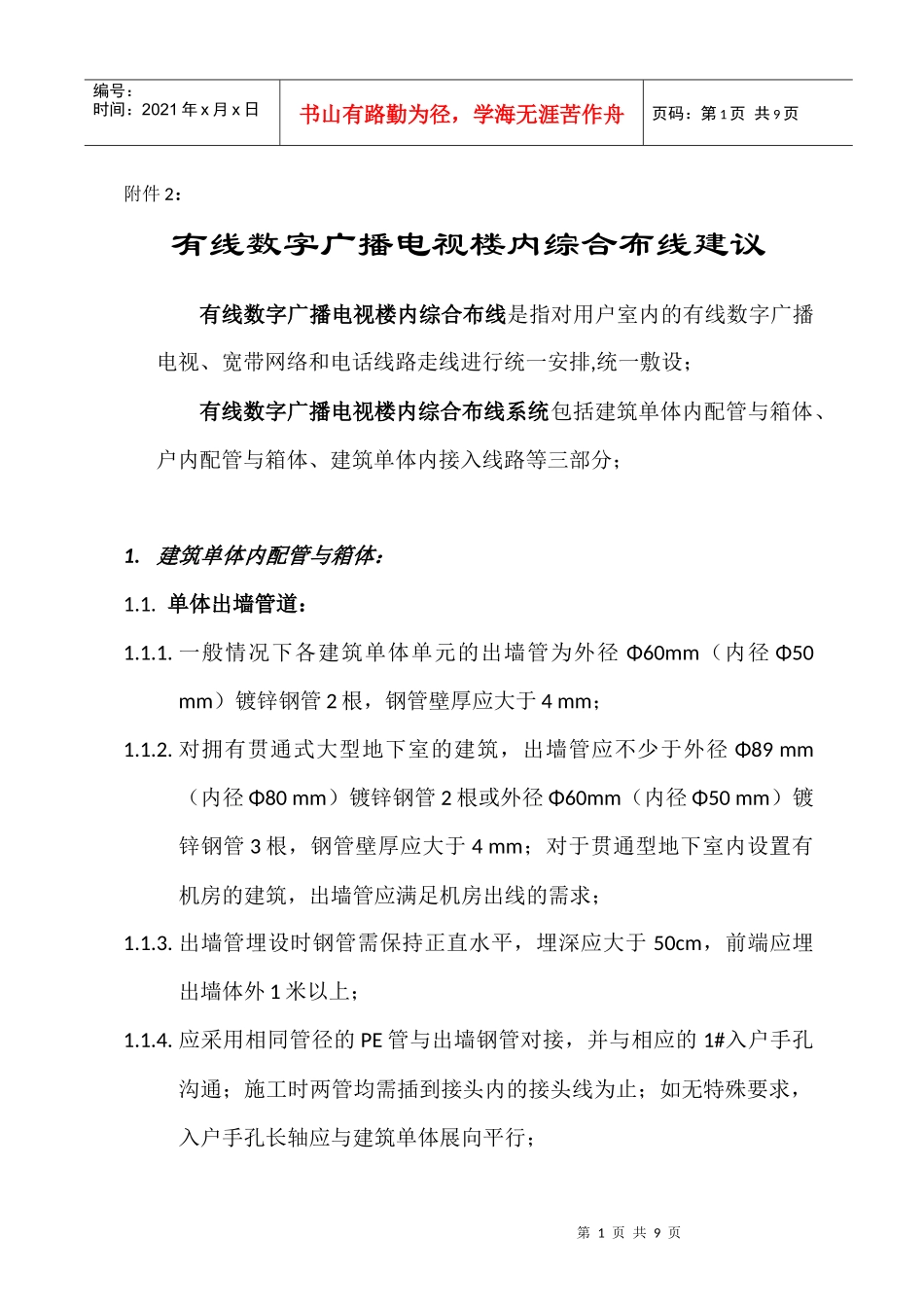

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页附件2：有线数字广播电视楼内综合布线建议有线数字广播电视楼内综合布线是指对用户室内的有线数字广播电视、宽带网络和电话线路走线进行统一安排,统一敷设；有线数字广播电视楼内综合布线系统包括建筑单体内配管与箱体、户内配管与箱体、建筑单体内接入线路等三部分；1.建筑单体内配管与箱体：1.1.单体出墙管道：1.1.1.一般情况下各建筑单体单元的出墙管为外径Φ60mm（内径Φ50mm）镀锌钢管2根，钢管壁厚应大于4mm；1.1.2.对拥有贯通式大型地下室的建筑，出墙管应不少于外径Φ89mm（内径Φ80mm）镀锌钢管2根或外径Φ60mm（内径Φ50mm）镀锌钢管3根，钢管壁厚应大于4mm；对于贯通型地下室内设置有机房的建筑，出墙管应满足机房出线的需求；1.1.3.出墙管埋设时钢管需保持正直水平，埋深应大于50cm，前端应埋出墙体外1米以上；1.1.4.应采用相同管径的PE管与出墙钢管对接，并与相应的1#入户手孔沟通；施工时两管均需插到接头内的接头线为止；如无特殊要求，入户手孔长轴应与建筑单体展向平行；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1.2.建筑单体内配管：1.2.1.对拥有贯通式大型地下室的建筑单体，水平沟通管路应采用金属桥架沟通,桥架尺寸应不小于200×150mm;对无贯通式大型地下室的建筑单体，一般情况下单体内不敷设水平沟通管路；1.2.2.单体建筑内上下楼层之间的纵向沟通方式应根据实际情况选择相应沟通方式：对于多层(7层以下)或没有弱电井道的高层、小高层建筑应采用预埋管道上下沟通，管道可采用厚壁钢管；在电磁环境允许的情况下，也可选用HDPE或UPVC管；对于强、弱电共用井道的建筑物可采用井道内金属桥架或钢管上下沟通；在电磁环境允许的情况下，也可选用HDPE或UPVC管；对于有专用弱电井道的建筑物可采用井道内金属桥架、线槽或钢管上下沟通；在电磁环境允许的情况下，也可选用HDPE或UPVC管；垂直管孔数量一般可采用2~3根外径Φ60mm（内径Φ50mm）管道（有线、数据、语音各一根）;如上下楼层采用桥架沟通,则桥架尺寸应不小于200×150mm;1.3.建筑单体内箱体布置：1.3.1.应根据建筑单体内的管线结构选择相应类型的箱体：对于使用桥架、线槽等结构穿线的单体内应使用明装型箱体，对于采用暗埋管道的单体内则应使用预埋型箱体；1.3.2.建筑单体每个单元底层应设置放大器箱（可放置有线数字广播电视第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页光接收机、放大器、电缆接包，光缆熔纤盘等），尺寸为400×500×180mm；1.3.3.放大器箱的数量取决于该单元放置的设备型号和数量，一般情况下，每个放大器箱内可放置1台光机或2台放大器或1台供电器；各放大器箱均应采用Φ20mmPVC管1根沟通单元总电表箱，箱体内接地螺栓均应通过接地线与入户钢管或其他接地体妥善连接，确保接地规程；；1.3.4.7层以下标准多层住宅楼应在每个单元的中间楼层（7层的住宅楼对应4层，5、6层的住宅楼对应3层）预埋喷塑有线数字广播电视集线箱一只，尺寸为700×500×180mm（横向放置型箱体）或500×700×180mm（纵向放置型箱体），所有用户有线数字广播电视同轴电缆和回传通道用5类线均应汇聚到中间层集线箱；1.3.5.在放置有线数字广播电视集线箱楼层的下一层预埋数据（语音）集线箱一只，尺寸为700×500×180mm（横向放置型箱体）或500×700×180mm（纵向放置型箱体），所有用户数据（语音）五类线汇聚到此集线箱；1.3.6.对于采用暗埋管道的建筑，在不放置集线箱的其余各层都应在楼道中布置穿线箱一只，尺寸为250×200×110mm；1.3.7.所有箱体均应布置在相应层地平上1.60米高度，电表箱安装侧的对面墙体上；1.3.8.七层以上住宅楼（高层、小高层）可将每单元按楼层划分为多个接第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页入区，将用户数均匀分配到各个接入区，在每接入区户数控制在14户之内的前提下尽量减少接入区数量。每区的中间楼层各布置有线数字广播电视集线箱...
