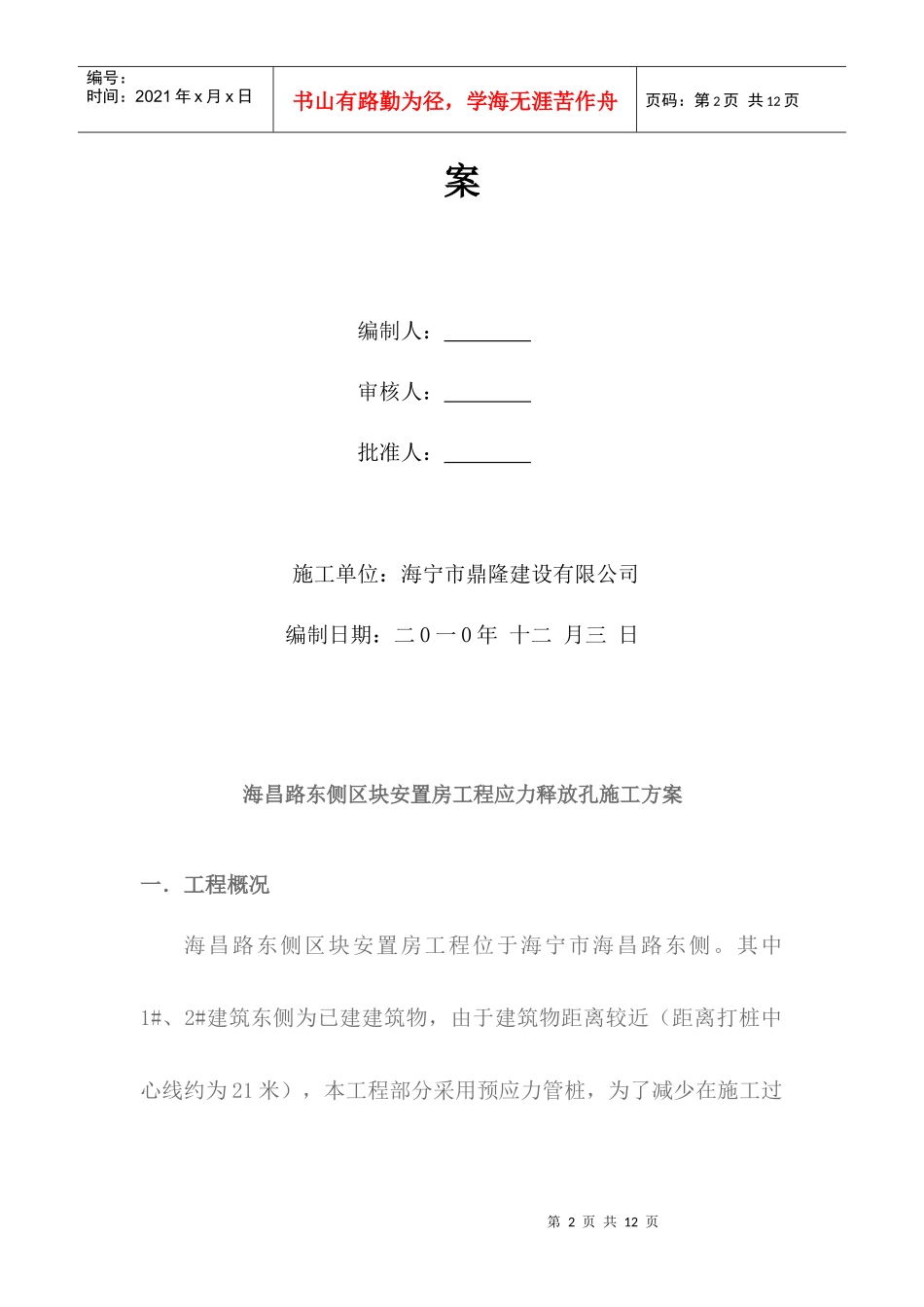

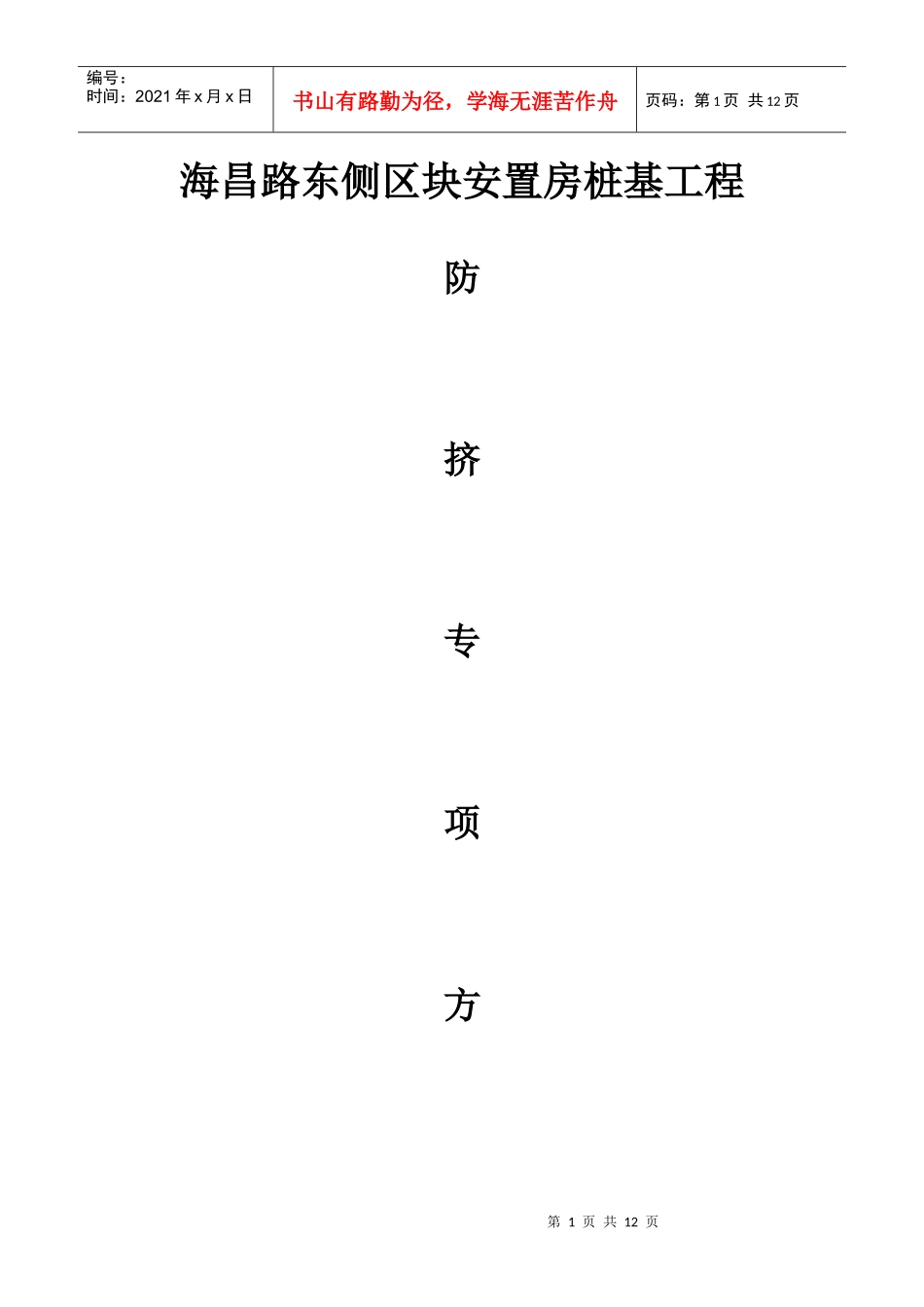

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页海昌路东侧区块安置房桩基工程防挤专项方第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页案编制人：审核人：批准人：施工单位：海宁市鼎隆建设有限公司编制日期：二0一0年十二月三日海昌路东侧区块安置房工程应力释放孔施工方案一．工程概况海昌路东侧区块安置房工程位于海宁市海昌路东侧。其中1#、2#建筑东侧为已建建筑物，由于建筑物距离较近（距离打桩中心线约为21米），本工程部分采用预应力管桩，为了减少在施工过第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页程中对已有建筑物的影响，防止土体挤压对已有建筑产生变形，我们特制定了本应力释放孔施工方案。二、编制依据a．浙江华恒建筑设计有限公司提供的《总平面图》、《桩位布置图》及有关设计说明。b．中国西南勘测设计研究院有限公司提供的本场地《星城洛阳小区项目一标段岩土工程勘察报告》。c．现场实际情况与施工条件。三、施工现场平面设计1、桩型设计根据地质资料及现场实际情况，本工程采用设置应力释放孔的方式减少静压管桩所产生的挤压应力。根据地质勘测单位的建议及以往的施工经验，采用单排φ600的桩孔，桩长为25米，间距为2m的应力释放孔基本能满足本工程的防挤土需要。为防止静压桩施工之前桩孔塌陷，在孔内安放通长φ350的毛竹笼，毛竹笼由8根3cm第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页宽的毛竹片扎成，毛竹笼内部用间距为0.5m直径为12mm的钢筋做圆箍，竹笼外面包塑料编织袋，在安放过程中必须在底部安放块石，防止毛竹笼的上浮2、施工顺序由于预应力管桩对已有建筑物的影响，暂停施工1#、2#建筑位置的管桩施工，桩机移至其余建筑先行施工，待应力释放孔施工完毕后，再进行1#、2#建筑位置的管桩施工。应力释放孔桩位处挖一条下口宽为1.6米，上口宽2米，深为1.5米的防震沟，应力释放孔布置位置见附图。四、施工工艺方法及设备选型配备1、施工工艺本工程应力释放孔施工拟采用正循环回转成孔、清孔工艺，用锥形耙式合金刮刀钻头成孔，利用淤泥土产生的泥浆自然造浆护壁。施工工艺图如下：第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页埋设护筒桩位放样桩机就位造孔清孔安放毛竹笼测孔深毛竹笼制作排除废浆泥浆循环桩机移位应力释放孔施工流程图2、设备选型配备根据上述施工工艺、工程量、工程地质条件及场地施工条件，本工程拟进场1台钻孔桩机施工。拟使用的主要机械及配套辅助设备详见表1。钻释放孔主要施工机械设备一览表表1序号设备名称规格型号数量设备能力备注1钻孔桩机GP-101台2泥浆泵3PLN1台3排污泵100WB2台1台泥浆外排用五、施工质量控制措施第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页1、施工中一切活动坚持以“质量第一”为宗旨，严格按设计、施工规范要求施工，着重抓住钻孔桩的定位放线、成孔、毛竹笼制作与吊放等关键环节，采取有效的技术措施，强化质量管理。为了本工程附近建筑物的安全，在管桩施工期间，我们将每天对附近建筑物进行沉降观测，并建议业主委托检测单位对土体位移进行检测，及时对沉降位移情况进行分析，作出对附近建筑的安全评估。2、毛竹笼制作、安装技术措施a．毛竹笼制作采用加强箍成型法，分段制作，孔口搭接安装。毛竹笼成型后，按规范要求进行抽检，验收合格后方可使用。b．毛竹笼制作前，要将弯曲的竹片剔除。孔口搭接采用铁丝绑扎，搭接长度为30cm。c．毛竹笼孔口搭接时，上下节毛竹笼各毛竹片应校直对正，且使上、下节毛竹笼均处于对直状态。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页d．毛竹笼入孔时要垂直对准桩孔中心，轻放、慢入，避免碰撞孔壁，不允许左右旋转，防止变形。若遇阻碍应停止下放，查明原因，进行处理，严禁猛落强行下放。e．毛...
