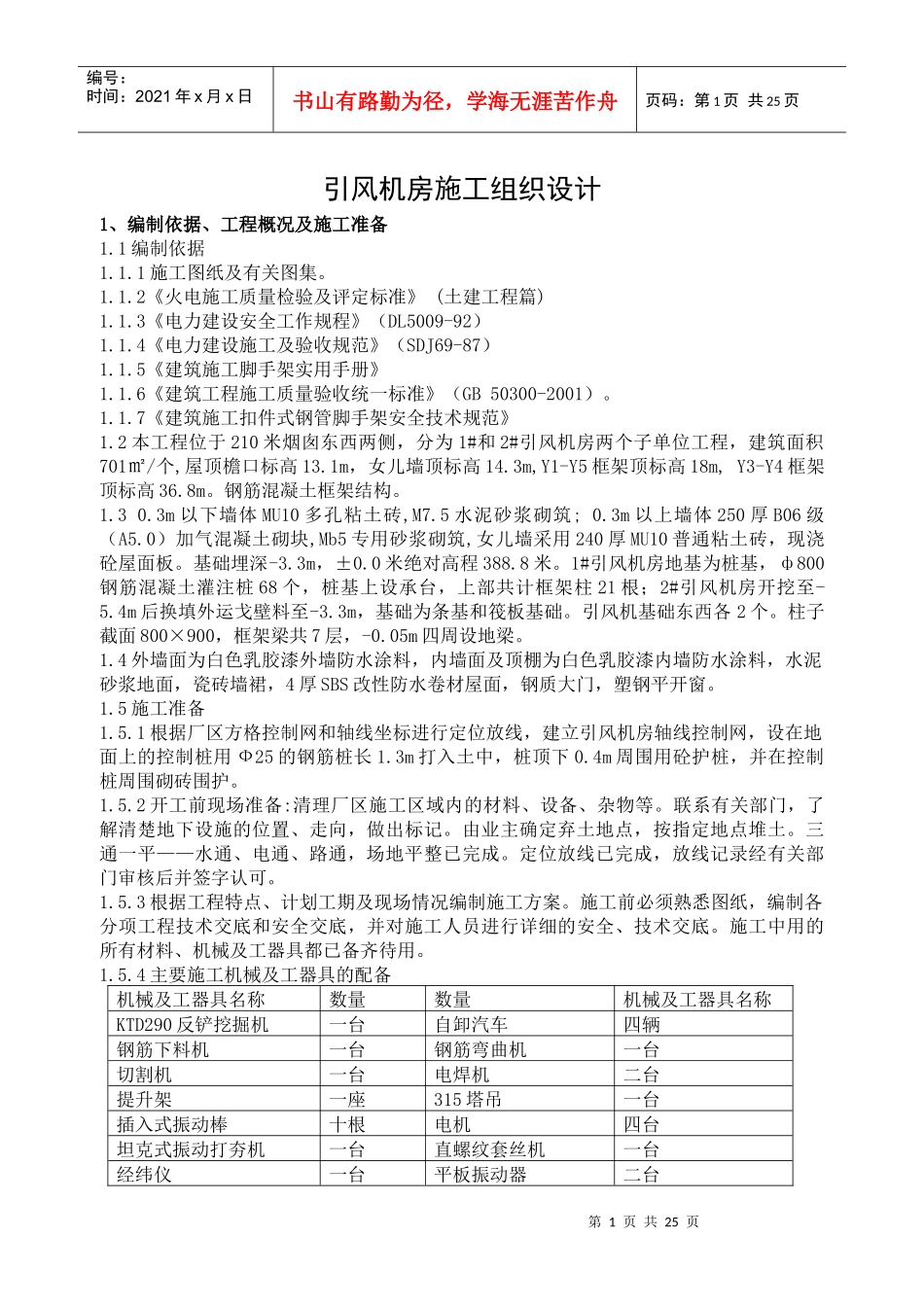

火电厂引风机房施工方案_第1页
1/25

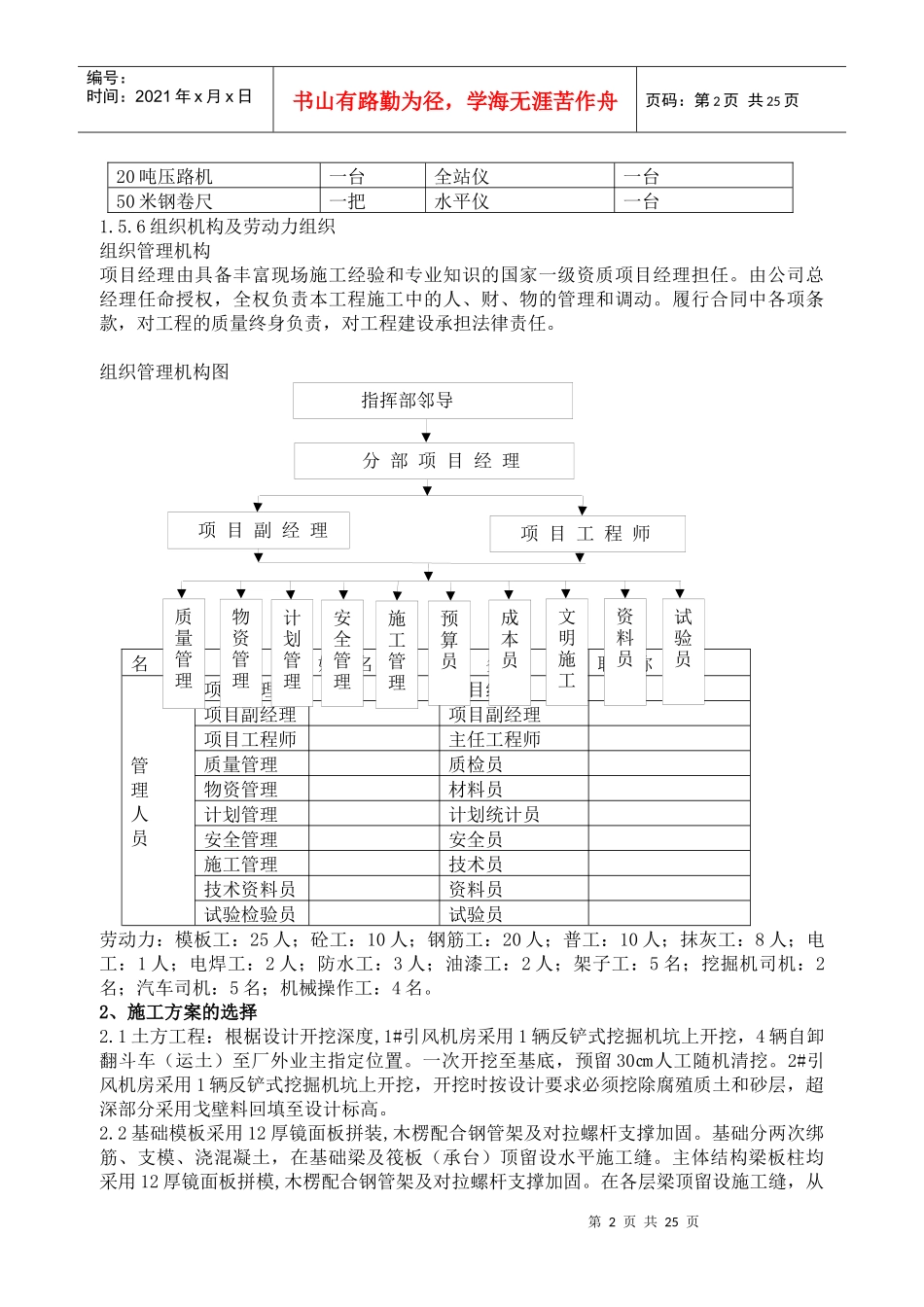

火电厂引风机房施工方案_第2页
2/25

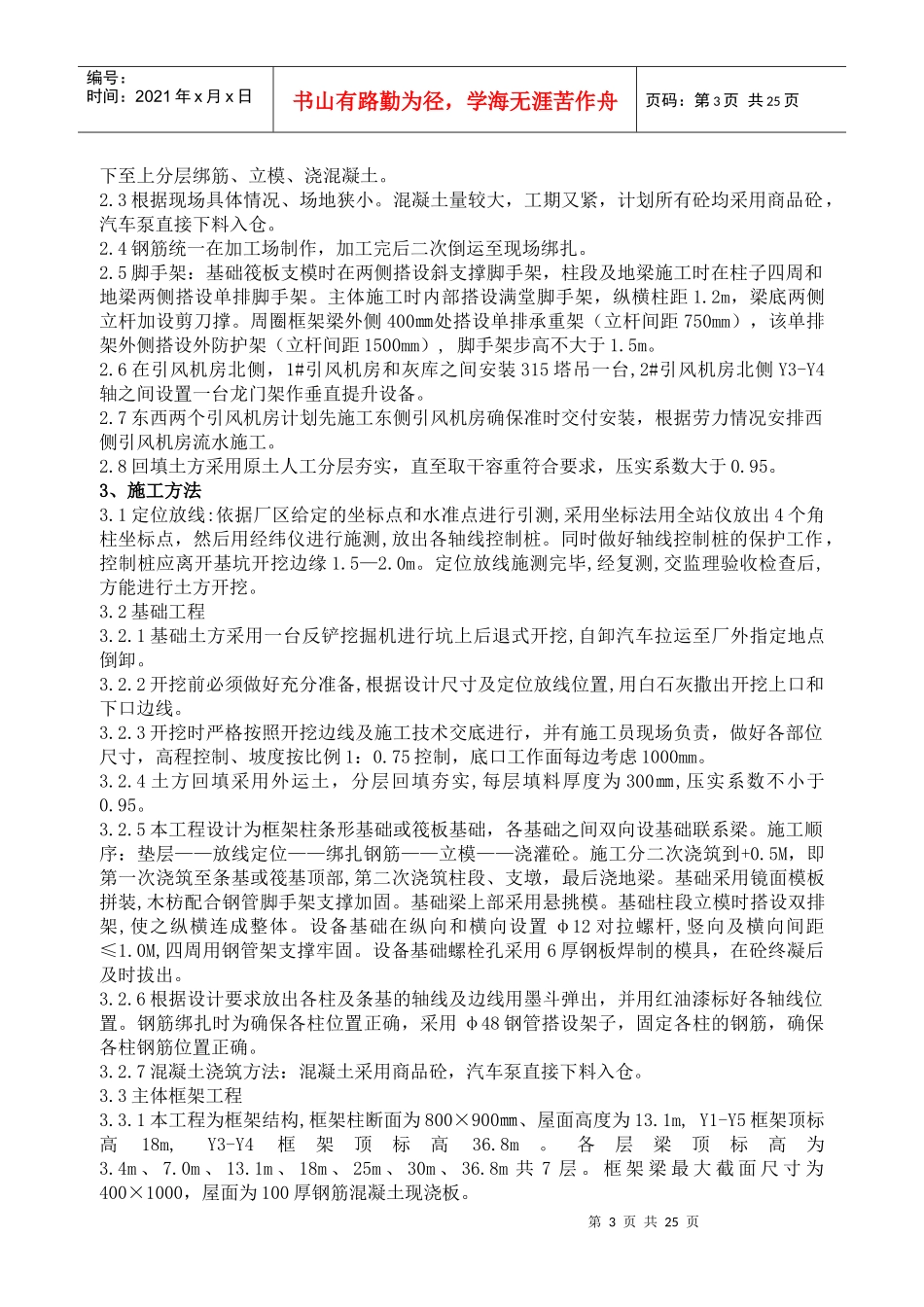

火电厂引风机房施工方案_第3页
3/25
第1页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共25页引风机房施工组织设计1、编制依据、工程概况及施工准备1.1编制依据1.1.1施工图纸及有关图集。1.1.2《火电施工质量检验及评定标准》(土建工程篇)1.1.3《电力建设安全工作规程》(DL5009-92)1.1.4《电力建设施工及验收规范》(SDJ69-87)1.1.5《建筑施工脚手架实用手册》1.1.6《建筑工程施工质量验收统一标准》(GB50300-2001)。1.1.7《建筑施工扣件式钢管脚手架安全技术规范》1.2本工程位于210米烟囱东西两侧,分为1#和2#引风机房两个子单位工程,建筑面积701㎡/个,屋顶檐口标高13.1m,女儿墙顶标高14.3m,Y1-Y5框架顶标高18m,Y3-Y4框架顶标高36.8m。钢筋混凝土框架结构。1.30.3m以下墙体MU10多孔粘土砖,M7.5水泥砂浆砌筑;0.3m以上墙体250厚B06级(A5.0)加气混凝土砌块,Mb5专用砂浆砌筑,女儿墙采用240厚MU10普通粘土砖,现浇砼屋面板。基础埋深-3.3m,±0.0米绝对高程388.8米。1#引风机房地基为桩基,ф800钢筋混凝土灌注桩68个,桩基上设承台,上部共计框架柱21根;2#引风机房开挖至-5.4m后换填外运戈壁料至-3.3m,基础为条基和筏板基础。引风机基础东西各2个。柱子截面800×900,框架梁共7层,-0.05m四周设地梁。1.4外墙面为白色乳胶漆外墙防水涂料,内墙面及顶棚为白色乳胶漆内墙防水涂料,水泥砂浆地面,瓷砖墙裙,4厚SBS改性防水卷材屋面,钢质大门,塑钢平开窗。1.5施工准备1.5.1根据厂区方格控制网和轴线坐标进行定位放线,建立引风机房轴线控制网,设在地面上的控制桩用Ф25的钢筋桩长1.3m打入土中,桩顶下0.4m周围用砼护桩,并在控制桩周围砌砖围护。1.5.2开工前现场准备:清理厂区施工区域内的材料、设备、杂物等。联系有关部门,了解清楚地下设施的位置、走向,做出标记。由业主确定弃土地点,按指定地点堆土。三通一平——水通、电通、路通,场地平整已完成。定位放线已完成,放线记录经有关部门审核后并签字认可。1.5.3根据工程特点、计划工期及现场情况编制施工方案。施工前必须熟悉图纸,编制各分项工程技术交底和安全交底,并对施工人员进行详细的安全、技术交底。施工中用的所有材料、机械及工器具都已备齐待用。1.5.4主要施工机械及工器具的配备机械及工器具名称数量数量机械及工器具名称KTD290反铲挖掘机一台自卸汽车四辆钢筋下料机一台钢筋弯曲机一台切割机一台电焊机二台提升架一座315塔吊一台插入式振动棒十根电机四台坦克式振动打夯机一台直螺纹套丝机一台经纬仪一台平板振动器二台第2页共25页第1页共25页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共25页20吨压路机一台全站仪一台50米钢卷尺一把水平仪一台1.5.6组织机构及劳动力组织组织管理机构项目经理由具备丰富现场施工经验和专业知识的国家一级资质项目经理担任。由公司总经理任命授权,全权负责本工程施工中的人、财、物的管理和调动。履行合同中各项条款,对工程的质量终身负责,对工程建设承担法律责任。组织管理机构图名称姓名职务职称管理人员项目经理项目经理项目副经理项目副经理项目工程师主任工程师质量管理质检员物资管理材料员计划管理计划统计员安全管理安全员施工管理技术员技术资料员资料员试验检验员试验员劳动力:模板工:25人;砼工:10人;钢筋工:20人;普工:10人;抹灰工:8人;电工:1人;电焊工:2人;防水工:3人;油漆工:2人;架子工:5名;挖掘机司机:2名;汽车司机:5名;机械操作工:4名。2、施工方案的选择2.1土方工程:根椐设计开挖深度,1#引风机房采用1辆反铲式挖掘机坑上开挖,4辆自卸翻斗车(运土)至厂外业主指定位置。一次开挖至基底,预留30㎝人工随机清挖。2#引风机房采用1辆反铲式挖掘机坑上开挖,开挖时按设计要求必须挖除腐殖质土和砂层,超深部分采用戈壁料回填至设计标高。2.2基础模板采用12厚镜面板拼装,木楞配合钢管架及对拉螺杆支撑加固。基础分两次绑筋、支模、浇混凝土,在基础梁及筏板(承台)顶留设水平施工缝。主体结构梁板柱均采用12厚镜面板拼模,木楞配合钢管架及对拉螺杆支撑加固。在各层梁顶留设施工缝,从指挥部邻导质量管理...
