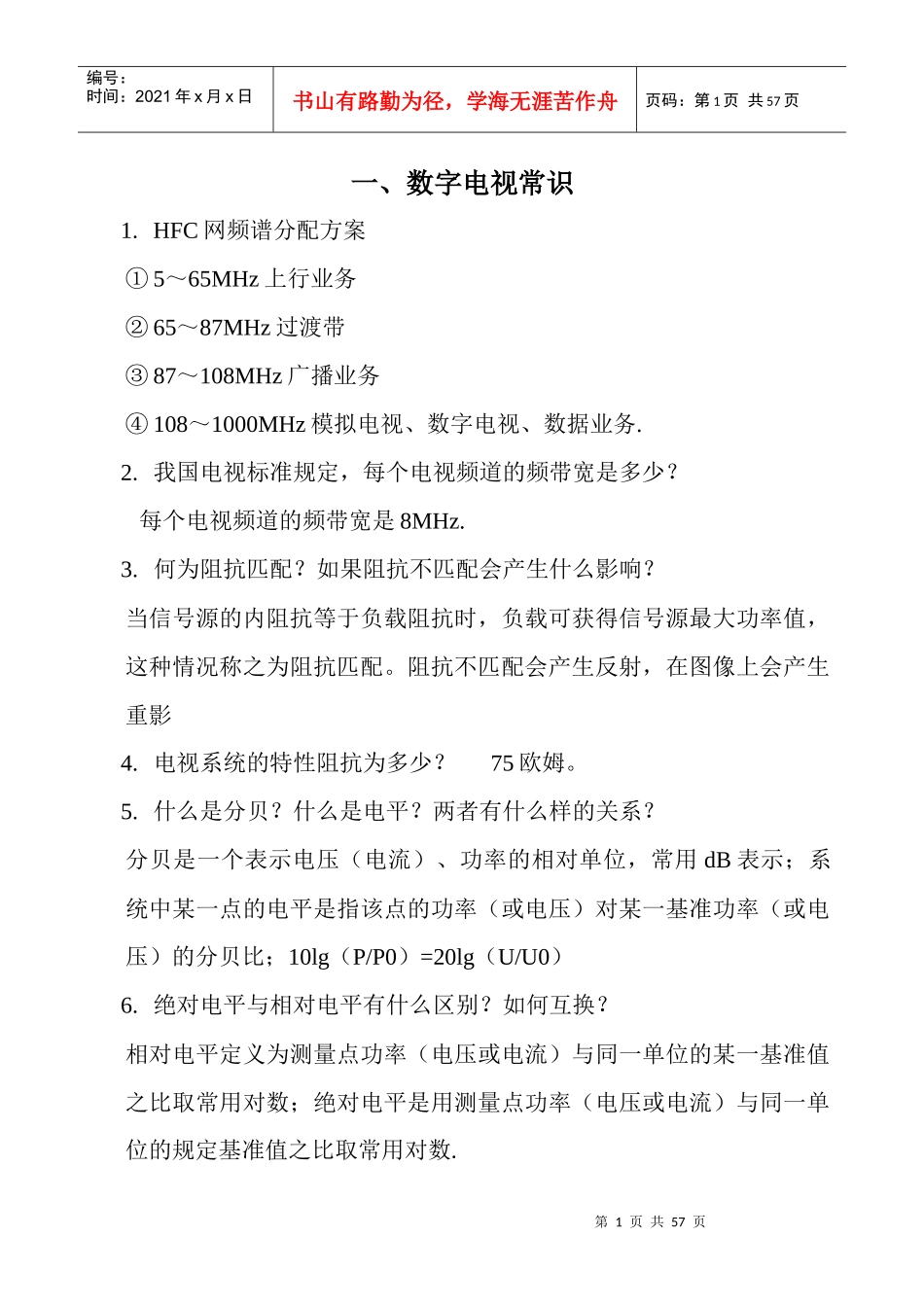

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页一、数字电视常识1.HFC网频谱分配方案①5～65MHz上行业务②65～87MHz过渡带③87～108MHz广播业务④108～1000MHz模拟电视、数字电视、数据业务.2.我国电视标准规定，每个电视频道的频带宽是多少？每个电视频道的频带宽是8MHz.3.何为阻抗匹配？如果阻抗不匹配会产生什么影响？当信号源的内阻抗等于负载阻抗时，负载可获得信号源最大功率值，这种情况称之为阻抗匹配。阻抗不匹配会产生反射，在图像上会产生重影4.电视系统的特性阻抗为多少？75欧姆。5.什么是分贝？什么是电平？两者有什么样的关系？分贝是一个表示电压（电流）、功率的相对单位，常用dB表示；系统中某一点的电平是指该点的功率（或电压）对某一基准功率（或电压）的分贝比；10lg（P/P0）=20lg（U/U0）6.绝对电平与相对电平有什么区别？如何互换？相对电平定义为测量点功率（电压或电流）与同一单位的某一基准值之比取常用对数；绝对电平是用测量点功率（电压或电流）与同一单位的规定基准值之比取常用对数.第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页7.功率电平与电压电平之间如何转换？dB、dBμv、dBmv、dBV、V、mv、μv是什么意思？如何互换？10lg（P/P0）=20lg（U/U0）0dBW=30dBmW＝78.75dBmv＝138.75dBμv8.电视系统由哪几部分组成？分别有什么作用？各自包含哪些器件？数字电视系统由信号源、前端、传输系统、用户分配网组成；信号源提供高质量的信号；前端把从信号源送来的信号进行滤波、变频、放大、调制编码、混合等，使其适合在干线传输系统中传输；干线传输系统把前端输出的复合数字信号优质稳定地传输给用户分配网；用户分配网把数字电视信号高效而合理地分送到户。信号源包括接收天线、天线放大器、卫星地面接收系统、自办节目自动播出系统、用于接收其它数字网传送信号的相应设备、用于微波电视信号接收的微波接收天线和微波接收机；用于接收FM广播节目的天线、接收机等前端包括频道处理器、调制器、混合器、编码器导频信号发生器传输系统包括光发射机、光纤、光接收机、同轴电缆、干线放大器、微波发射机、微波天线、微波接收机等用户分配网包括分配放大器、延长放大器、分配器、分支器、用户终端盒、分支线、用户线等。9.何为增补频道？为了有效利用频道资源，数字电视系统启用了一些无线传输留给其它第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页领域的频段，即增补频道10.数字电视系统常用设备和器件有哪些？数字电视系统中常用设备和器件有卫星地面接收天线、高频头、卫星接收机、调制器、播出设备、混合器、导频信号发生器、光发射机、光缆、电缆、光接收机、放大器、分支分配器、电缆、终端盒等。11.什么是混合器？对无源混合器的基本要求有哪些？在数字电视系统中，把两个或两个以上的输入信号混合在一起馈送出去的设备称为混合器，对混合器的基本要求一是具有滤除干扰和杂波的能力；二是要能实现系统设备之间以及设备与电缆之间的阻抗匹配。12.分配器的作用、分类和技术参数是什么？使用中应该注意什么？分配器的电路主要由哪些电路组成？关键器件是什么？分配器的作用是用来分配高频信号的部件，将一路信号功率平均分配给几路输出。有二、三、四分配器等。主要技术参数有分配损耗、相互隔离、反射损耗、输入阻抗。分配器电路主要由阻抗匹配器、功率分配器、高频补偿电容和电阻组成，关键器件是宽带传输线变压器13.分支器的作用、分类和技术参数是什么？如何选择使用？分支器是用来把主路上的信号分出一小部分，通过1～n个分支端口输出的无源器件分类有一、二、三、四分支和馈电型分支器技术参数是有插入损耗和分支损耗、相互隔离、反向隔离第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页14.分配器和分支器的主要区别是什么？分配器是将信号均等地分送到几路，二分支器是将主要信号定向耦合到某一路15.衰减器和均衡器的区别是什么？主要作用是...
