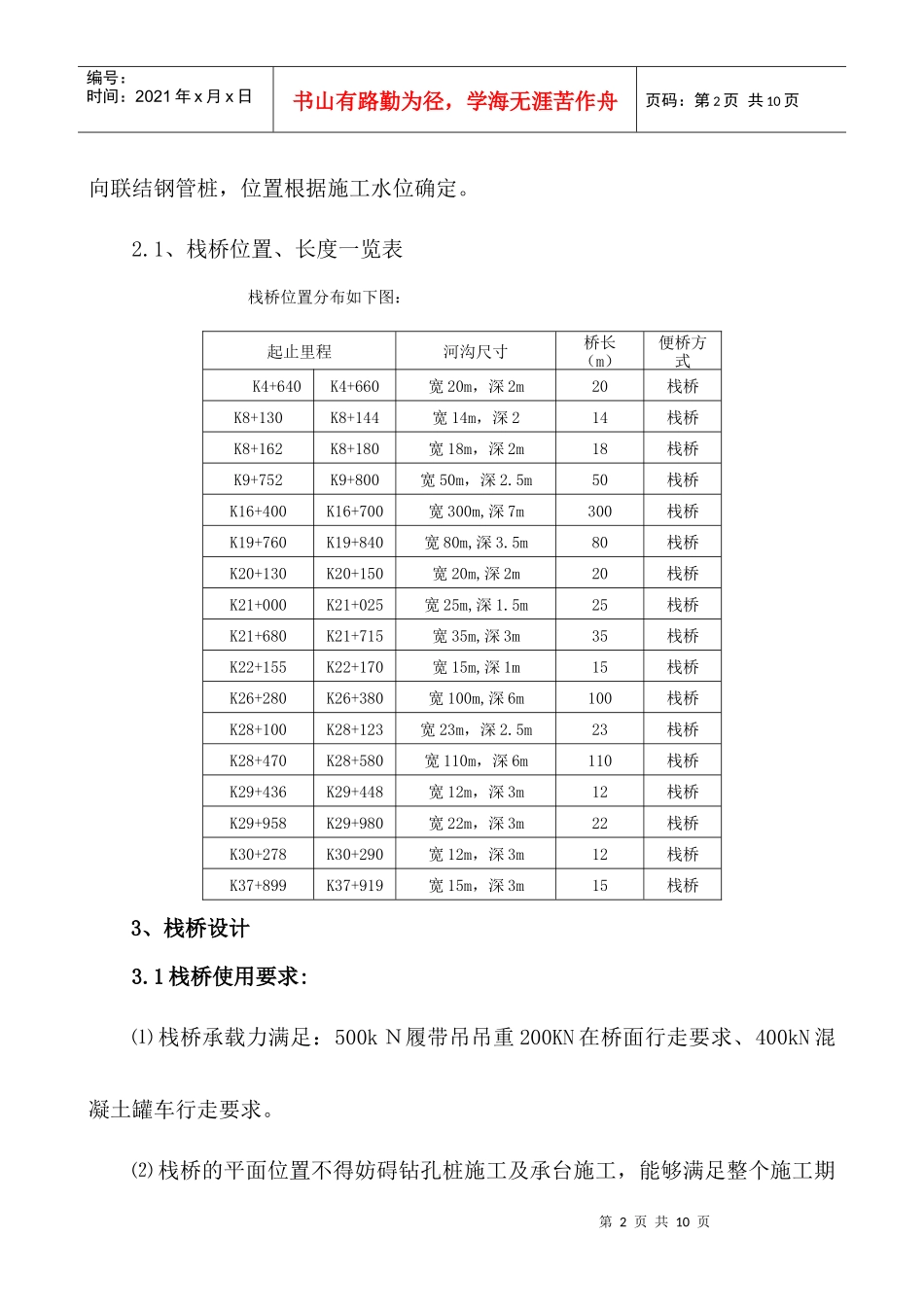

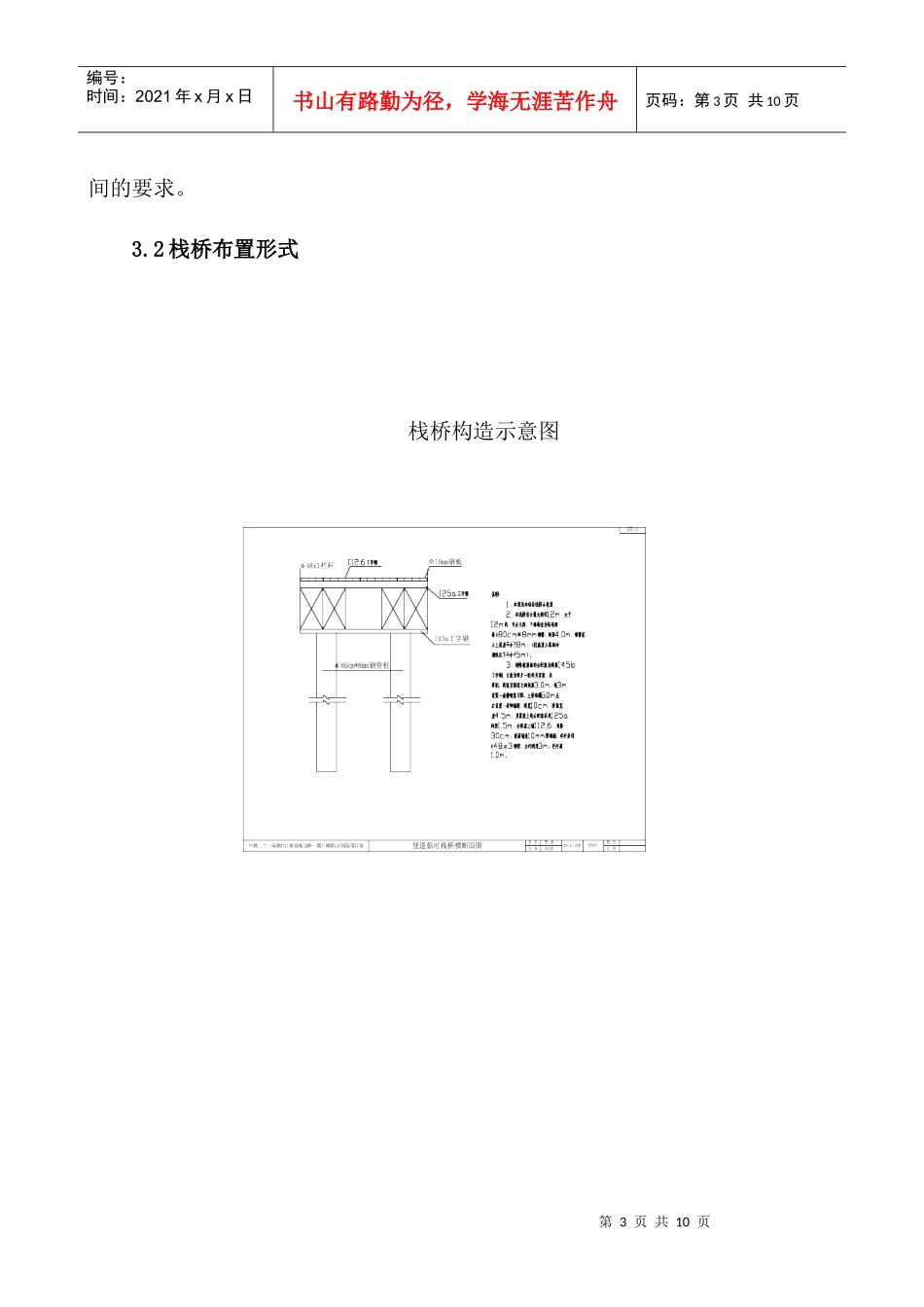

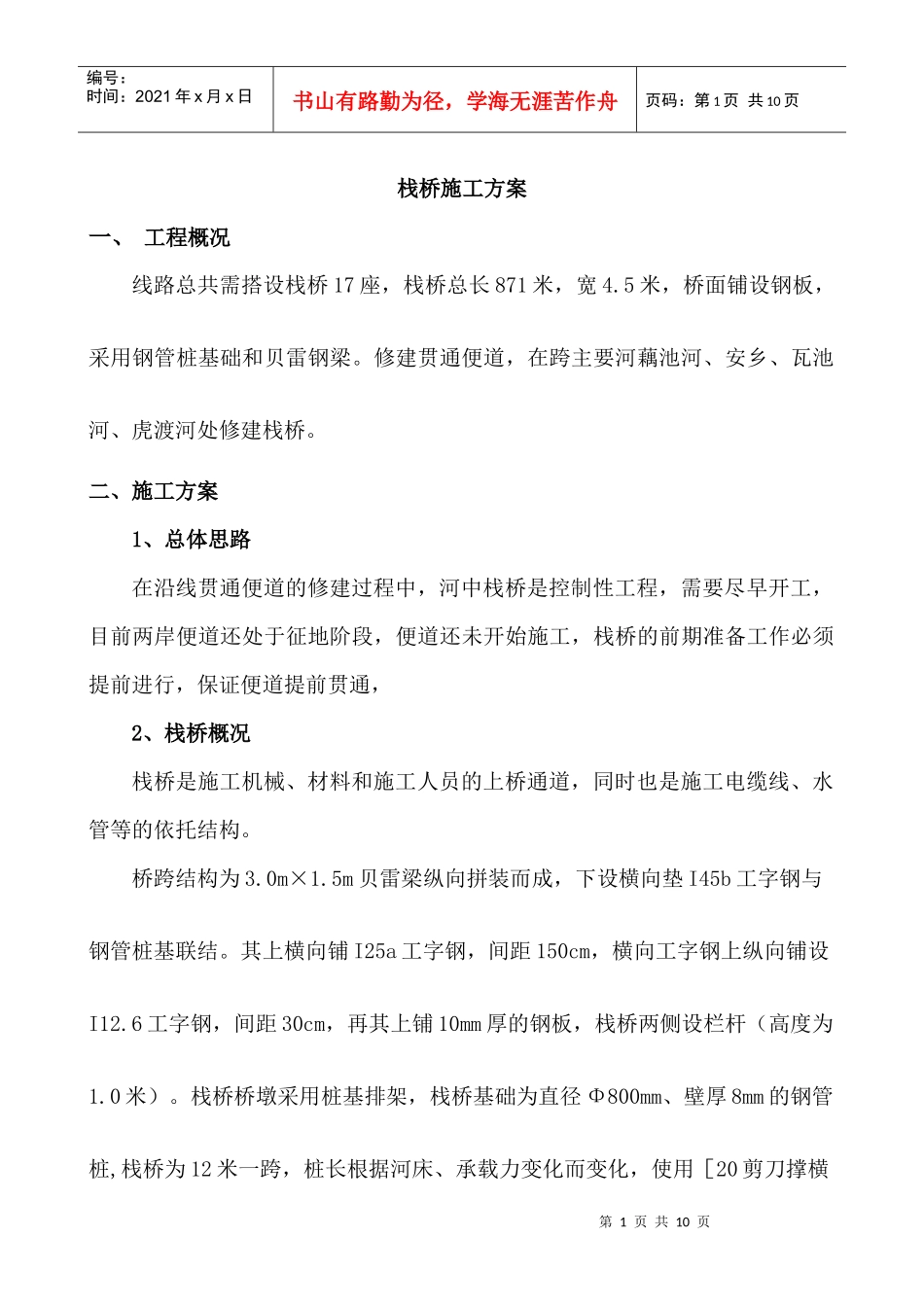

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页栈桥施工方案一、工程概况线路总共需搭设栈桥17座，栈桥总长871米，宽4.5米，桥面铺设钢板，采用钢管桩基础和贝雷钢梁。修建贯通便道，在跨主要河藕池河、安乡、瓦池河、虎渡河处修建栈桥。二、施工方案1、总体思路在沿线贯通便道的修建过程中，河中栈桥是控制性工程，需要尽早开工，目前两岸便道还处于征地阶段，便道还未开始施工，栈桥的前期准备工作必须提前进行，保证便道提前贯通，2、栈桥概况栈桥是施工机械、材料和施工人员的上桥通道，同时也是施工电缆线、水管等的依托结构。桥跨结构为3.0m×1.5m贝雷梁纵向拼装而成，下设横向垫I45b工字钢与钢管桩基联结。其上横向铺I25a工字钢，间距150cm，横向工字钢上纵向铺设I12.6工字钢，间距30cm，再其上铺10mm厚的钢板，栈桥两侧设栏杆（高度为1.0米）。栈桥桥墩采用桩基排架，栈桥基础为直径Φ800mm、壁厚8mm的钢管桩,栈桥为12米一跨，桩长根据河床、承载力变化而变化，使用［20剪刀撑横第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页向联结钢管桩，位置根据施工水位确定。2.1、栈桥位置、长度一览表栈桥位置分布如下图：3、栈桥设计3.1栈桥使用要求:⑴栈桥承载力满足：500kＮ履带吊吊重200KN在桥面行走要求、400kN混凝土罐车行走要求。⑵栈桥的平面位置不得妨碍钻孔桩施工及承台施工，能够满足整个施工期起止里程河沟尺寸桥长（m）便桥方式K4+640K4+660宽20m，深2m20栈桥K8+130K8+144宽14m，深214栈桥K8+162K8+180宽18m，深2m18栈桥K9+752K9+800宽50m，深2.5m50栈桥K16+400K16+700宽300m,深7m300栈桥K19+760K19+840宽80m,深3.5m80栈桥K20+130K20+150宽20m,深2m20栈桥K21+000K21+025宽25m,深1.5m25栈桥K21+680K21+715宽35m,深3m35栈桥K22+155K22+170宽15m,深1m15栈桥K26+280K26+380宽100m,深6m100栈桥K28+100K28+123宽23m，深2.5m23栈桥K28+470K28+580宽110m，深6m110栈桥K29+436K29+448宽12m，深3m12栈桥K29+958K29+980宽22m，深3m22栈桥K30+278K30+290宽12m，深3m12栈桥K37+899K37+919宽15m，深3m15栈桥第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页间的要求。3.2栈桥布置形式栈桥构造示意图第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页3.3栈桥构造栈桥设计最大跨径12m，下部构造为每排两根φ80cm*8mm钢管，间距4.0m，钢管桩入土深度不小于8m，（桩底进入局部冲刷线以下不小于5m）；钢管桩顶面的分配梁为两根I45b工字钢；主梁为两片一组的贝雷梁，共两组，两组贝雷梁之间间距3.0m，每3m设置一道槽钢剪刀撑，主梁每隔50m左右设置一道伸缩缝，缝宽10cm；桥面宽度4.5m，贝雷梁上的分配梁采用I25a，间距1.5m，分配梁上铺I12.6，间距30cm，顶面铺设10mm厚钢板；栏杆采用φ48x3钢管，立杆间距3m，栏杆高1.0m。4、栈桥计算栈桥按通行50t履带吊和40t砼运输车设计和验算，车距按12m控制，即每跨只作用一台重车，计算书另见附件。5、栈桥施工5.1、施工工艺流程图：第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页钢管桩加工振动锤与钢管桩连接履带吊吊钢管桩就位测量定位振动下沉钢管桩栈桥下横梁钢管桩桩间连接安装贝雷梁铺设桥面I12.6工字钢栏杆、照明等附属结构安装5.2、主要施工方法⑴钢管桩制作钢板采用自动、半自动氧-乙炔火焰切割或数控切割机割去多余部分。纵缝和直管段环缝坡口用12m刨边机加工；弯管段环缝坡口用数控切割机加工，钢板端头预弯完成后，进行瓦片卷制，卷制方向应和钢板压延方向一致，钢板经多次卷制，检查达到设计弧度；利用自制专门的拉对、压缝工装进行组圆，组圆后管内壁加临时支撑增加刚性，然后进行钢管纵缝的焊接，焊接应严格按照焊接工艺指导书确定的焊接方法及焊接参数执行。栈桥钢管桩为直径Φ800×8mm。⑵振动下沉钢管桩第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
