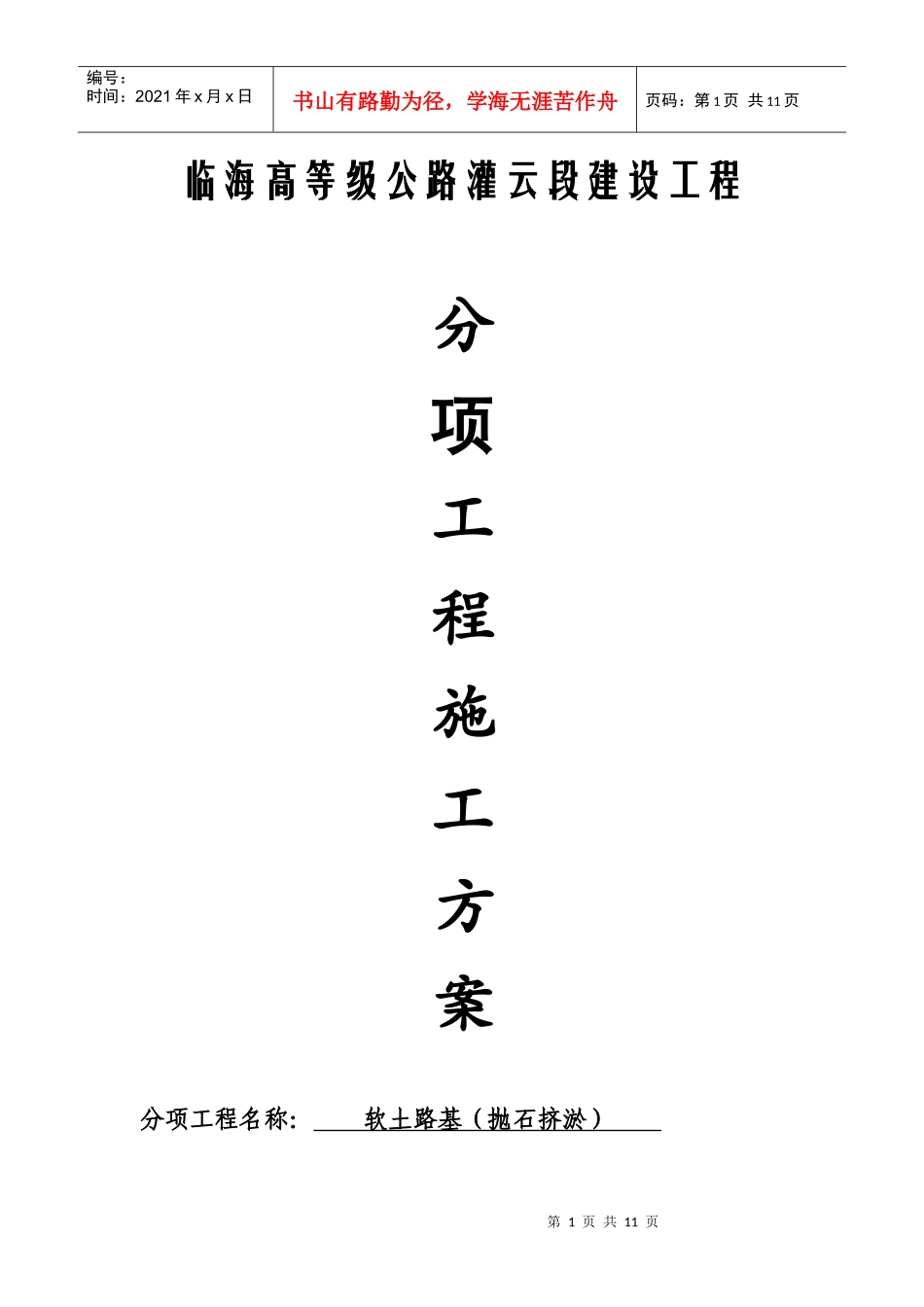

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页临海高等级公路灌云段建设工程分项工程施工方案分项工程名称：软土路基（抛石挤淤）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页起止桩号：K43+350.2～k47+500浙江大地交通工程有限公司临海高等级公路灌云段一标项目经理部二0一一年十月一、编制依据：（一）、根据工程总体施工组织设计，结合工序自身特点，制定该分项工程组织设计。（二）、该分项工程组织设计以我单位现有施工技术力量和施工经验为基点。（三）、本施工组织设计的编制以下列文件和资料为依据：1、设计院提供的图纸资料。2、《公路工程质量评定标准》JTGF80/1-2004,《公路工程施工安全技术规范》JTJ076-95,《公路软土地基路堤设计与施工技术规范》JTJ017-96.二、工程概况226省道是我省干线公路网最东部紧靠海岸线的纵向干线公路，是江苏省临海高等级公路的重要组成部分，是连接连云港市燕尾港、第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页埒子口和开发区的一条南北向重要干线公路。临海高等级公路灌云段软土工程地质性能差，同时由于埋藏较浅，厚度大，分布稳定，易形成沉降或不均匀沉降。不宜直接作为了路基持力层，尤其在路桥接合部位高填路基段，宜进行路基变形及沉降验算采用技术可行的方法进行整治。本工程施工设计图对软基处理采用二种方法：即抛石挤淤、双向水泥搅拌桩的方法。抛石挤淤法是在路基底从中部向两侧抛投一定数量的片石，将淤泥挤出路基范围以外的一种施工换土形式，此法施工简便易行，无须抽水和清淤。我标段的抛石挤淤主要数量如下：抛石挤淤工程数量表序号起止桩号长度（m）抛投片石（m3）1K43+350.2.~K43+500.0149.890352K43+500.0~K43+800.0300.0175503K43+800.0~K44+200.0400.0238144K44+200.0~K44+700.0500.0293005K44+700.0~K45+280.0580.0334086K45+280.0~K45+800.0520.0311227K45+800.0~K46+400.0600.0344258K46+400.0~K46+900.0500.0266549K46+900.0~k47+380.0480.028130第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页10k47+380.0~K47+550.0120.0702011合计4149.8242457三、施工组织1、施工计划。我项目部拟投入3支作业队分别从K45+700~K43+350.2、K45+700~K46+700和K46+700~K47+500进行抛石挤淤的施工，计划开工日期为2011年10月16日，计划完成日期为2012年3月30号。2、施工准备2.1施工便道。经过现场踏勘，尽量选择合适的原有道路作为施工便道，并进行适当的加宽和加固，施工过程中注意施工便道的维护。2.2材料。在抛石挤淤施工现场附近应有一定储量的片石堆放，片石在运抵现场前须取样作试验，其浸水抗压强度不小于20MPa，其尺寸不应小于30cm。片石准备完成后报请监理工程师进行检查。3、施工方案3.1测量放样导线复测完毕后，对导线点及中桩进行加密，并将成果上报监理工程师，在监理工程师批复后，按照图纸进行抛投片石的施工放样。即先按抛投片石设计标高计算出抛投片石路段顶面的路基宽度，定出抛石路基顶面的边桩和路线中桩。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3.2地表清理抛石之前，路基范围内的草木残株及种植土、有机土、建筑垃圾、草皮、树墩、竹根等表层土要用挖掘机清除，并用人工配合清理。清表后在抛石前，地表必须开挖50厘米（不包括清表20厘米），并将废土运出路基外。3.3施工前对拟施工区域的水系进行调查，确保路基两侧的农田水系能够贯通，若存在由于施工导致水系无法贯通的情况，则根据实际情况在涵洞或分离式立交处埋设临时圆管。3.4在抛石挤淤施工现场附近应有一定储量的片石堆放，片石在运抵现场前须取样作试验，其浸水抗压强度不小于20MPa，其尺寸不应小于30cm。片石准备完成后报请监理工程师进行检查。3.5抛投片石抛石采用挖掘机进行，方法为进占法。抛石前应先清除地表干硬淤泥土，再分层抛填。抛石顺序应从路中线向前抛填，再向两侧扩展...
