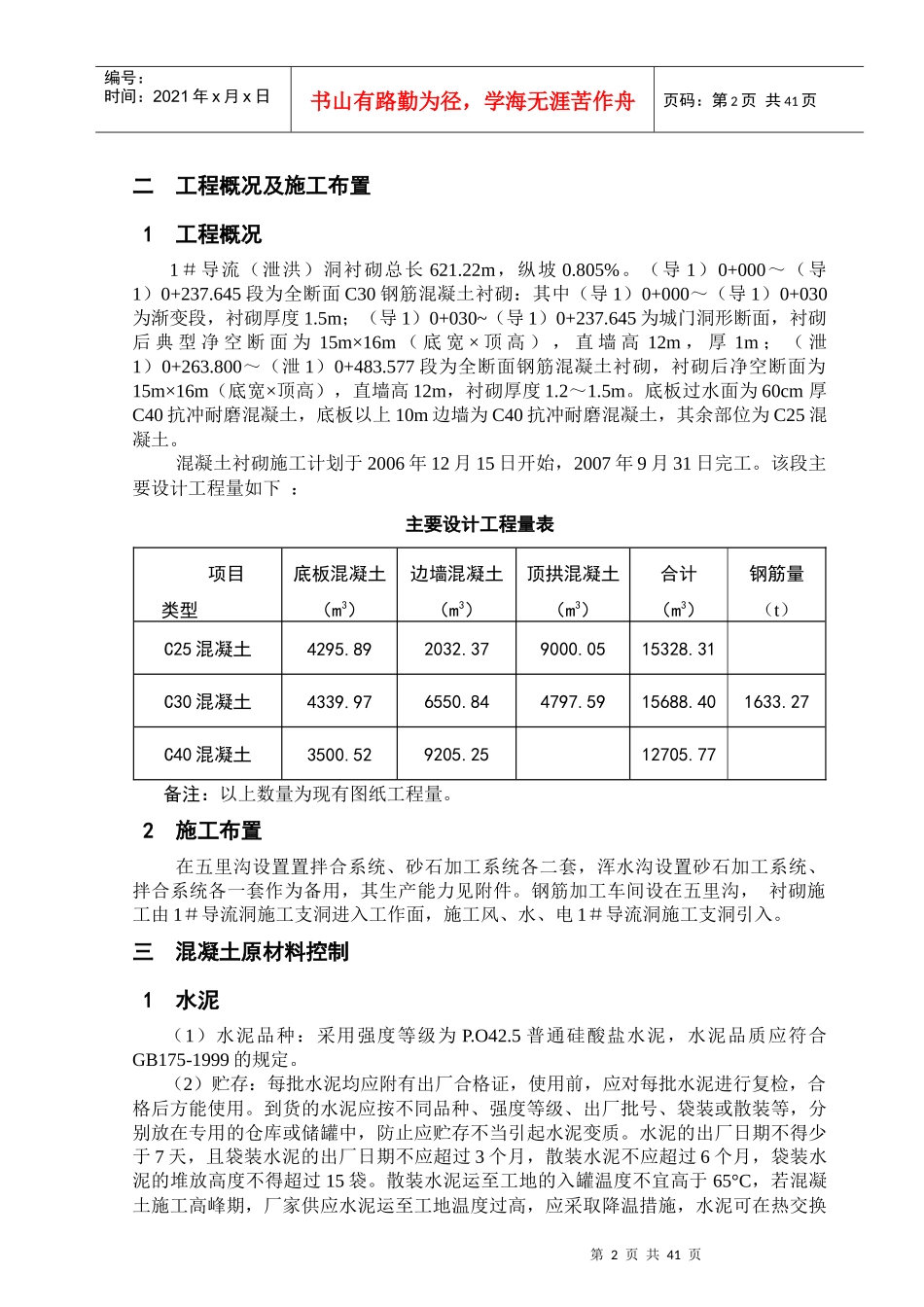

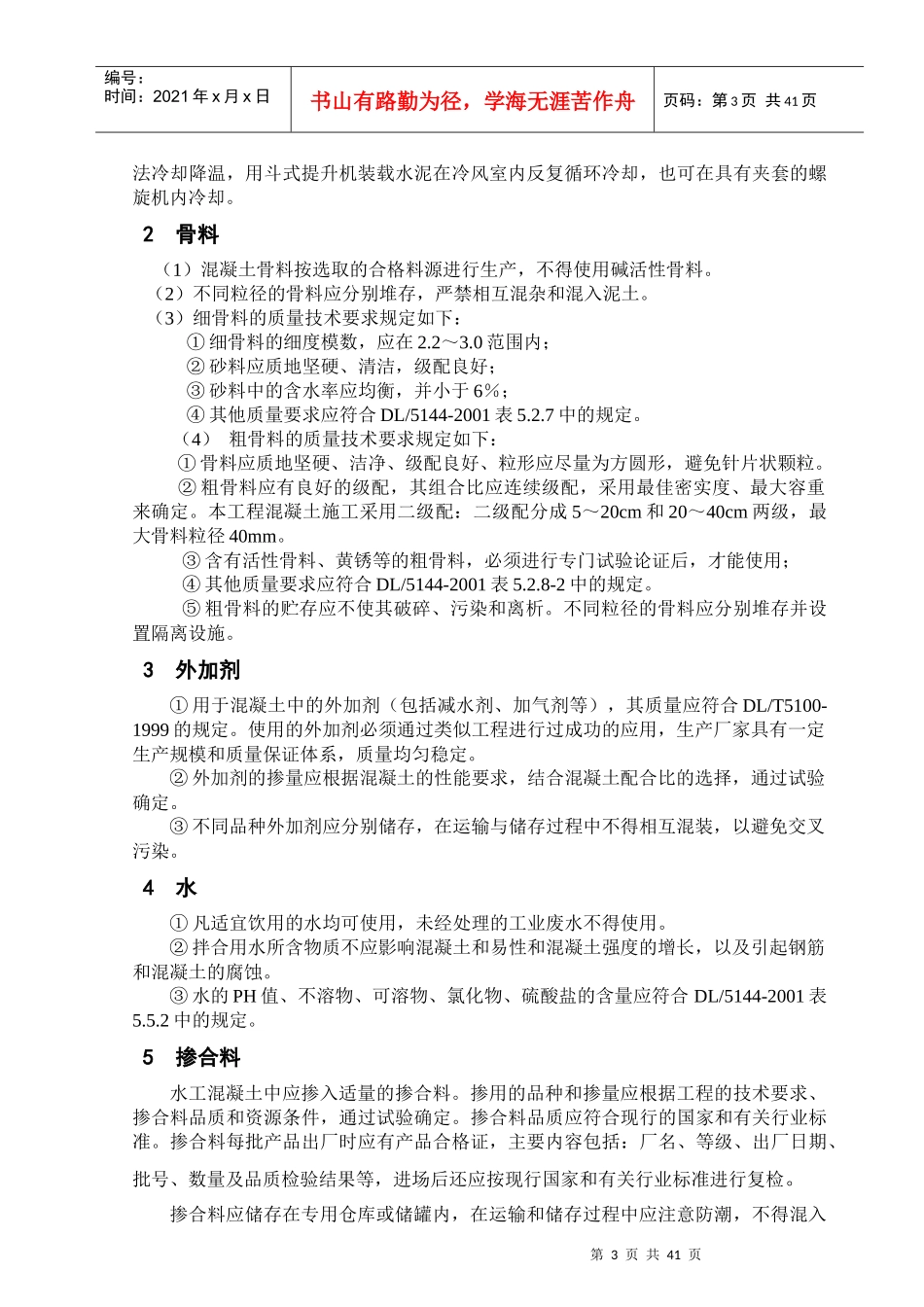

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页1＃导流（泄洪）洞洞身段混凝土施工技术方案一施工依据1现有相关设计图纸①1＃导流洞洞身衬砌钢筋图[(1导)0+000～(1导)0+030段]，图纸编号CD205SG-612-2（4）；②1＃导流洞0+030～0+186段衬砌钢筋图，图纸编号CD205SG-612-2（1）；③1＃导流洞0+186～0+234段衬砌钢筋图，图纸编号CD205SG-612-2（2）；④1＃导流洞0+234～0+237.645段衬砌钢筋图，图纸编号CD205SG-612-2（3）；⑤1＃泄洪洞（泄1）0+263.800～（泄1）0+483.577衬砌结构图，图纸编号CD205SG-421-1（06）；⑥1＃泄洪洞（泄1）0+263.800～（泄1）0+483.577监测布置图，图纸编号CD205SG-47-2（4）；⑦1＃导流洞洞身灌浆布置图，图纸编号CD205SG-612-1（7～9）；⑧1＃导流洞0+000.000m～0+237.645m段洞身开挖支护结构图，图纸编号CD206SG-612-1（3～6）；⑨1＃泄洪洞结合段洞身开挖支护图，图纸编号CD205SG-421-1（05）。2现有相关主要标准、规范①《水工混凝土施工技术规范》DL/T5144-2001；②《水工混凝土试验规程》DL/T5150-2001；③《水工混凝土外加剂技术规程》DL/T5100-1999；④《钢筋混凝土用热轧钢筋》GB1499-1998；⑤《混凝土强度检验评定标准》GBJ107-87；⑥《混凝土拌合水标准》JGJ63-89；⑦《混凝土结构工程施工及验收规范》GB50204-2002；⑧《混凝土质量控制标准》GB50164-92；⑨《硅酸盐水泥、普通硅酸盐水泥》GB175-1999；⑩《钢筋焊接及验收规程》JGJ18-2003；⑾《水电水利工程模板施工规范》DL/T5110-2000；⑿《水工混凝土钢筋施工规范》DL/T5169-2002；⒀《水工建筑物止水带技术规范》DL/T5215-2005；⒁《水电水利工程施工测量规范》DL/T5173-2003。3相关技术文件资料《四川大渡河泸定水电站LD/C-1Ⅰ＃导流洞工程施工合同技术条款》、中铁五局NO.38、NO.39工程联系单、泸定DL[2006]字第（1）号总001号工程设计修改通知。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页二工程概况及施工布置1工程概况1＃导流（泄洪）洞衬砌总长621.22m，纵坡0.805%。（导1）0+000～（导1）0+237.645段为全断面C30钢筋混凝土衬砌：其中（导1）0+000～（导1）0+030为渐变段，衬砌厚度1.5m；（导1）0+030~（导1）0+237.645为城门洞形断面，衬砌后典型净空断面为15m×16m（底宽×顶高），直墙高12m，厚1m；（泄1）0+263.800～（泄1）0+483.577段为全断面钢筋混凝土衬砌，衬砌后净空断面为15m×16m（底宽×顶高），直墙高12m，衬砌厚度1.2～1.5m。底板过水面为60cm厚C40抗冲耐磨混凝土，底板以上10m边墙为C40抗冲耐磨混凝土，其余部位为C25混凝土。混凝土衬砌施工计划于2006年12月15日开始，2007年9月31日完工。该段主要设计工程量如下：主要设计工程量表项目类型底板混凝土（m3）边墙混凝土（m3）顶拱混凝土（m3）合计（m3）钢筋量（t）C25混凝土4295.892032.379000.0515328.31C30混凝土4339.976550.844797.5915688.401633.27C40混凝土3500.529205.2512705.77备注：以上数量为现有图纸工程量。2施工布置在五里沟设置置拌合系统、砂石加工系统各二套，浑水沟设置砂石加工系统、拌合系统各一套作为备用，其生产能力见附件。钢筋加工车间设在五里沟，衬砌施工由1＃导流洞施工支洞进入工作面，施工风、水、电1＃导流洞施工支洞引入。三混凝土原材料控制1水泥（1）水泥品种：采用强度等级为P.O42.5普通硅酸盐水泥，水泥品质应符合GB175-1999的规定。（2）贮存：每批水泥均应附有出厂合格证，使用前，应对每批水泥进行复检，合格后方能使用。到货的水泥应按不同品种、强度等级、出厂批号、袋装或散装等，分别放在专用的仓库或储罐中，防止应贮存不当引起水泥变质。水泥的出厂日期不得少于7天，且袋装水泥的出厂日期不应超过3个月，散装水泥不应超过6个月，袋装水泥的堆放高度不得超过15袋。散装水泥运至工地的入罐温度不宜高于65°C，若混凝土施工高峰期，厂家供应水泥运至工地温度过高，应采取降温措施，水泥可在热交换第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海...
