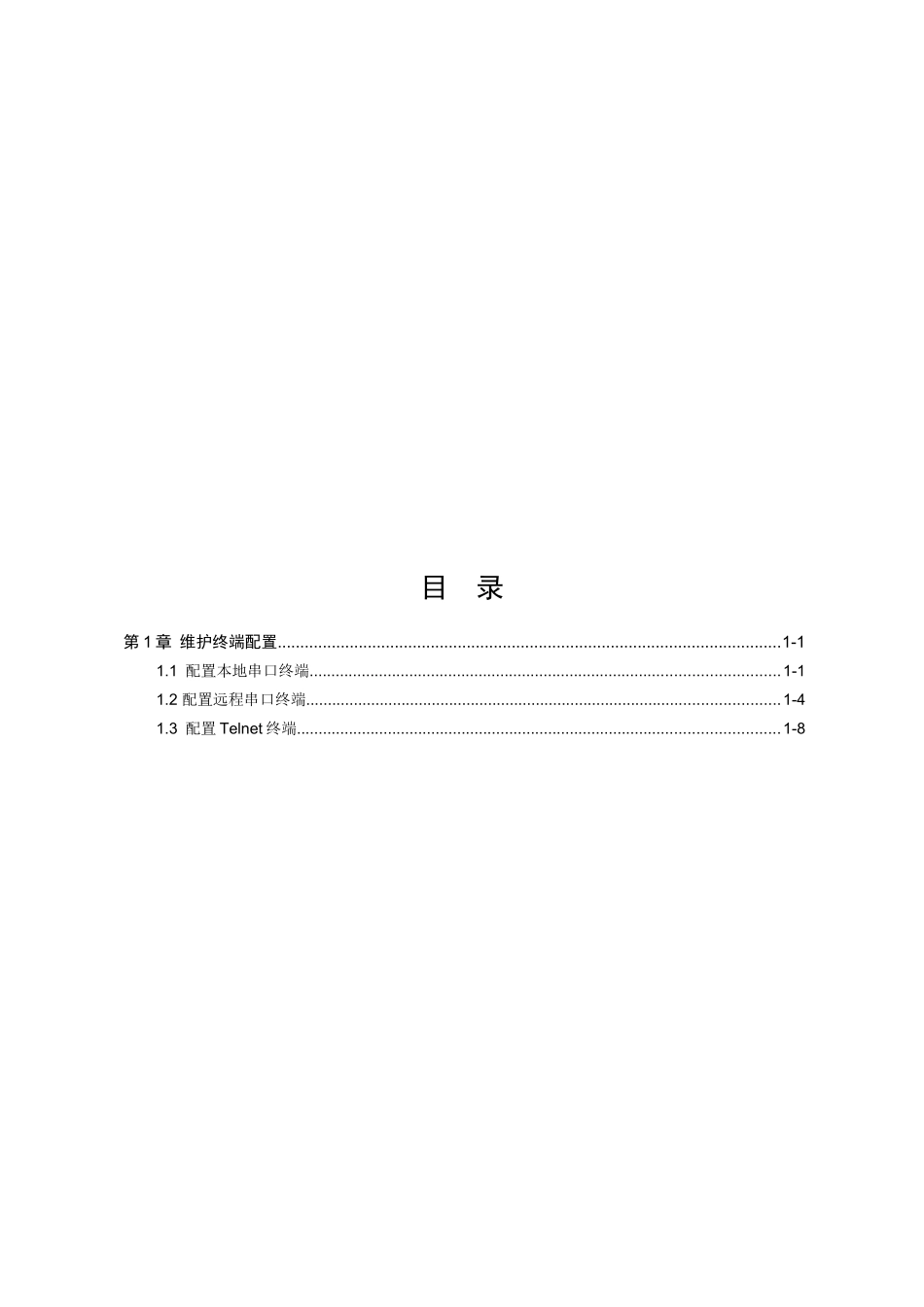

目录第1章维护终端配置................................................................................................................1-11.1配置本地串口终端............................................................................................................1-11.2配置远程串口终端.............................................................................................................1-41.3配置Telnet终端...............................................................................................................1-8第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第1章维护终端配置MD5500多业务汇聚分发设备（简称MD5500）基于命令行方式的控制台提供本地维护和远程维护两种方式。本地维护采用串口或Telnet方式，远程维护采用调制解调器（modem）拨号或Telnet方式。本章主要包括如下内容。配置本地串口终端配置远程串口终端配置Telnet终端1.1配置本地串口终端串口方式可使用Windows操作系统下的超级终端工具软件进行。配置环境的建立需以下几步（以Windows98操作系统为例）。1.连接串口线将计算机串口通过标准的RS232串口线与主控板ASX上的维护串口“COM0”连接，如图1-1所示。图1-1本地串口配置环境的建立2.打开超级终端在计算机上选择[开始/程序/附件/通讯/超级终端]，打开超级终端，建立相应的串口连接，如图1-1所示。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图1-1选择连接串口号选择命令行终端实际使用的串口号，假设为串口1。3.设置终端通信参数串口参数设置如下：波特率9600bit/s（波特率的设置要和设备的串口参数的配置一致。系统默认设置为9600bit/s）、8位数据位、1位停止位、无校验和无流控。如图1-1所示。图1-1设置超级终端通信参数第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页说明：如果登录后终端界面输入字符出现乱码，一般是由于终端的波特率设置与系统的波特率设置不一致导致，请尝试其他波特率。系统支持的波特率包括9600，19200，38400，57600，115200。4.设置终端类型在超级终端界面中选择[文件/属性]菜单，设置终端仿真类型为或<自动检测>。如图1-1所示。图1-1终端类型设置说明：系统终端类型默认为ANSI；可以使用showterminaltype命令查询系统的终端类型；可以使用terminaltype{ansi|vt100}命令修改系统终端类型。5.设置行延迟和字符延迟单击[ASCII码设置]，将发送ASCII码行延迟设置为200ms，字符延迟设置为20ms，如图1-1所示。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图1-1ASCII码设置说明：当向超级终端粘贴文本时“字符延迟”将控制每个字符的发送速度。“行延迟”将控制每行的间隔时间。延迟时间太短将会造成缺漏字符的现象，若粘贴文本时显示不正常，请注意修改此值。6.登录系统参数设置完毕，在超级终端控制台上按回车将能看到如下提示。>>Username:输入登录的用户名，按回车后再根据提示输入相应的密码。系统缺省的管理者用户名为：root，密码为：admin。登录后即可以使用控制台命令进行系统配置。1.2配置远程串口终端通过串口远程维护时需要在MD5500侧外接modem，维护终端通过modem拨号到MD5500进行串口维护。连接组网如图1-1所示。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图1-1通过串口终端搭建远程配置环境说明：(1)进行远程维护时，在MD5500一侧的modem，处于被叫状态，以下称为被叫方；在维护终端一侧的modem处于主叫状态，称为主叫方。(2)modem需采用贺氏兼容modem，支持AT命令集.以下描述以其中一种modem为例，实际配置时请参考所使用的modem用户手册中具体的AT命令，进行相应设置.(3)被叫modem必须是一个外置modem。(4)与计算机相连的modem没有内外置要求，但出于兼容性和监测modem的连接状态的...
