预制梁场标准化建设方案 VIP免费

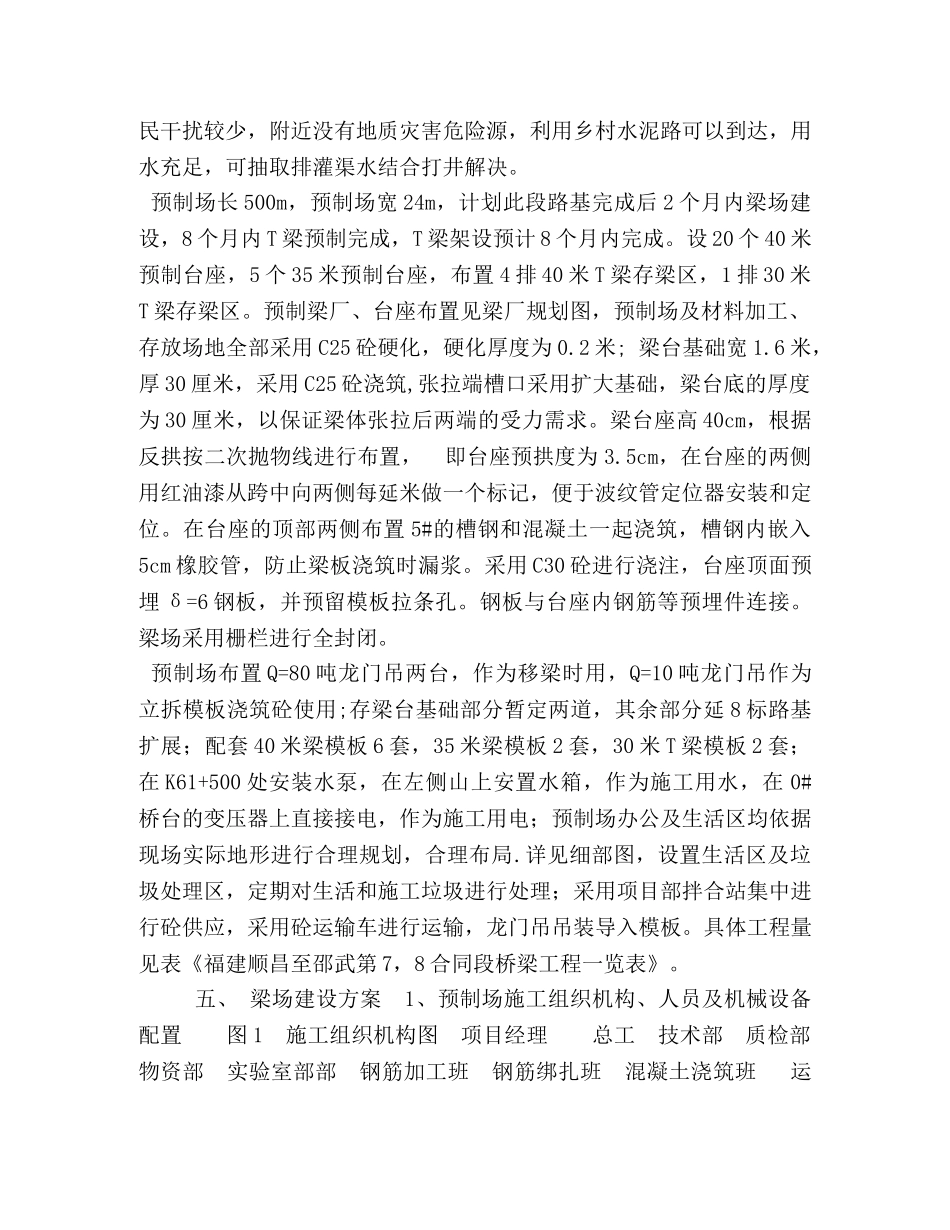

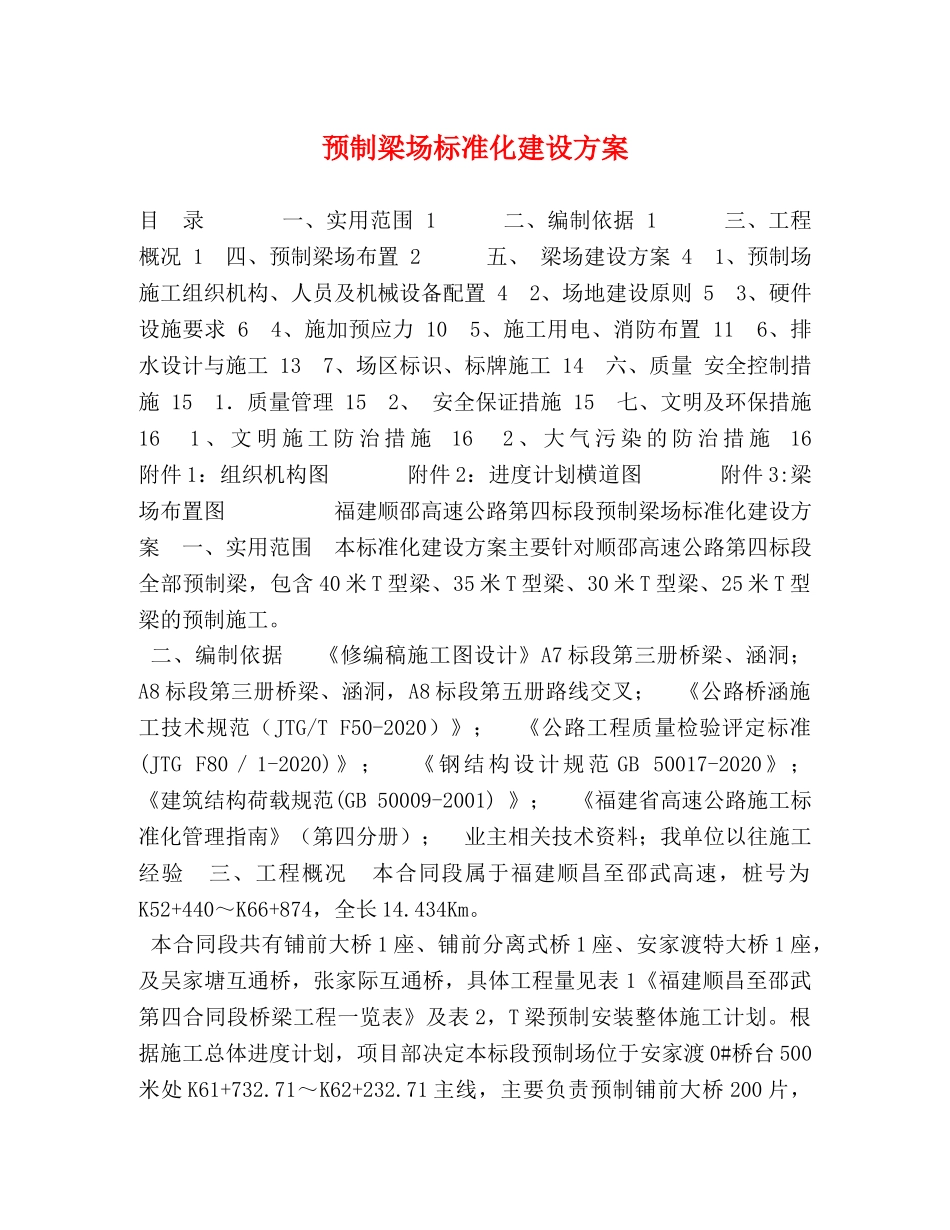

预制梁场标准化建设方案目录一、实用范围1二、编制依据1三、工程概况1四、预制梁场布置2五、梁场建设方案41、预制场施工组织机构、人员及机械设备配置42、场地建设原则53、硬件设施要求64、施加预应力105、施工用电、消防布置116、排水设计与施工137、场区标识、标牌施工14六、质量安全控制措施151．质量管理152、安全保证措施15七、文明及环保措施161、文明施工防治措施162、大气污染的防治措施16附件1：组织机构图附件2：进度计划横道图附件3:梁场布置图福建顺邵高速公路第四标段预制梁场标准化建设方案一、实用范围本标准化建设方案主要针对顺邵高速公路第四标段全部预制梁，包含40米T型梁、35米T型梁、30米T型梁、25米T型梁的预制施工。二、编制依据《修编稿施工图设计》A7标段第三册桥梁、涵洞；A8标段第三册桥梁、涵洞，A8标段第五册路线交叉；《公路桥涵施工技术规范（JTG/TF50-2020）》；《公路工程质量检验评定标准(JTGF80／1-2020)》；《钢结构设计规范GB50017-2020》；《建筑结构荷载规范(GB50009-2001)》；《福建省高速公路施工标准化管理指南》（第四分册）；业主相关技术资料；我单位以往施工经验三、工程概况本合同段属于福建顺昌至邵武高速，桩号为K52+440～K66+874，全长14.434Km。本合同段共有铺前大桥1座、铺前分离式桥1座、安家渡特大桥1座，及吴家塘互通桥，张家际互通桥，具体工程量见表1《福建顺昌至邵武第四合同段桥梁工程一览表》及表2，T梁预制安装整体施工计划。根据施工总体进度计划，项目部决定本标段预制场位于安家渡0#桥台500米处K61+732.71～K62+232.71主线，主要负责预制铺前大桥200片，其中40米165片，35米35片；安家渡大桥110片,其中40米105片，25米5片；吴家塘互通桥30米T梁，26片，张家际互通桥30米T梁，61片，共计预制T梁片数397片的生产任务，总占地面积16000平方米，设置预制台座25个，梁片出坑检查台座1个，配置2台80吨、1台10吨龙门吊，作为移梁、立拆模板浇注砼使用。表1福建顺昌至邵武高速公路第四合同段桥梁工程一览表序号工程名称长度（m）结构形式1铺前大桥左793米，右788米PC连续T梁即40米T梁+35米T梁2安家渡大桥左719.39米，右736.39米等截面连续箱梁+40米T梁+变截面连续箱梁+25米T梁3吴家塘互通桥82米吴家塘互通1,2号桥预应力砼30米简支T梁桥，4张家际互通314米A匝道1号桥2*30+3*30，B匝道桥5*30T梁表2T梁预制安装整体施工计划预制顺序桥梁工程（范围）梁尺寸片数预制天数预制开始预制结束架设开始架设结束1安家渡大桥40米T梁105片，25mT梁5片110902020年3月2020年6月2020年5月2020年8月2吴家塘互通主线1#桥30米斜交T梁10片10202020年3月2020年4月2020年6月2020年7月3吴家塘互通主线2#桥30mT梁16片16302020年4月2020年5月2020年6月2020年6月4铺前大桥40米T梁165片，35米T梁35片2001502020年7月2020年11月2020年8月2020年12月5张家际互通30米T梁61702020年9月2020年11月2020年11月2020年12月四、预制梁场布置本标段梁场为挖方段，主要为粉沙性土质，土质良好。目前能利用的运输地方道路主要为G316国道，除一处与主线交叉外，其余地段有部分村道可通往主线，考虑现场场地条件和运梁及架设方案，项目部结合实际情况，梁场设在主线安家渡0号桥台K61+700～K62+200主线处路基上，压实度及平整度等指标符合要求后方可建设。选址位置均为农田用地，远离居民区，对当地居民干扰较少，附近没有地质灾害危险源，利用乡村水泥路可以到达，用水充足，可抽取排灌渠水结合打井解决。预制场长500m，预制场宽24m，计划此段路基完成后2个月内梁场建设，8个月内T梁预制完成，T梁架设预计8个月内完成。设20个40米预制台座，5个35米预制台座，布置4排40米T梁存梁区，1排30米T梁存梁区。预制梁厂、台座布置见梁厂规划图，预制场及材料加工、存放场地全部采用C25砼硬化，硬化厚度为0.2米;梁台基础宽1.6米，厚30厘米，采用C25砼浇筑,张拉端槽口采用扩大基础，梁台底的厚度为30厘米，以保证梁体张拉后两端的受力需求。梁台座高40cm，根据反拱按二次抛物线进行布置，即台座预拱度为3.5cm，在台座的两侧用红油漆从跨中向两侧每延米做一个标记，便于波纹管定...
