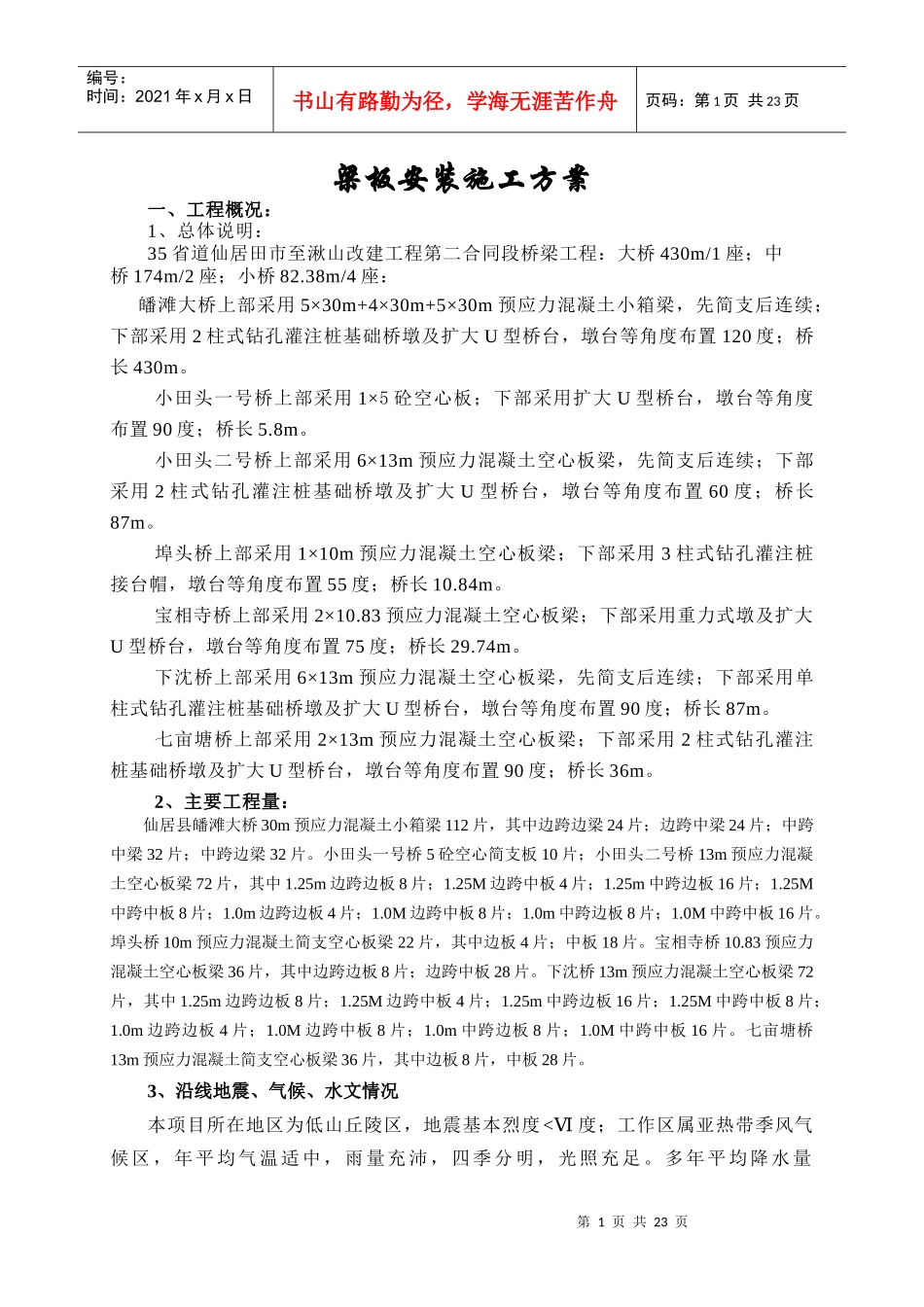

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页梁板安装施工方案一、工程概况：1、总体说明：35省道仙居田市至湫山改建工程第二合同段桥梁工程：大桥430m/1座；中桥174m/2座；小桥82.38m/4座：皤滩大桥上部采用5×30m+4×30m+5×30m预应力混凝土小箱梁，先简支后连续；下部采用2柱式钻孔灌注桩基础桥墩及扩大U型桥台，墩台等角度布置120度；桥长430m。小田头一号桥上部采用1×5砼空心板；下部采用扩大U型桥台，墩台等角度布置90度；桥长5.8m。小田头二号桥上部采用6×13m预应力混凝土空心板梁，先简支后连续；下部采用2柱式钻孔灌注桩基础桥墩及扩大U型桥台，墩台等角度布置60度；桥长87m。埠头桥上部采用1×10m预应力混凝土空心板梁；下部采用3柱式钻孔灌注桩接台帽，墩台等角度布置55度；桥长10.84m。宝相寺桥上部采用2×10.83预应力混凝土空心板梁；下部采用重力式墩及扩大U型桥台，墩台等角度布置75度；桥长29.74m。下沈桥上部采用6×13m预应力混凝土空心板梁，先简支后连续；下部采用单柱式钻孔灌注桩基础桥墩及扩大U型桥台，墩台等角度布置90度；桥长87m。七亩塘桥上部采用2×13m预应力混凝土空心板梁；下部采用2柱式钻孔灌注桩基础桥墩及扩大U型桥台，墩台等角度布置90度；桥长36m。2、主要工程量：仙居县皤滩大桥30m预应力混凝土小箱梁112片，其中边跨边梁24片；边跨中梁24片；中跨中梁32片；中跨边梁32片。小田头一号桥5砼空心简支板10片；小田头二号桥13m预应力混凝土空心板梁72片，其中1.25m边跨边板8片；1.25M边跨中板4片；1.25m中跨边板16片；1.25M中跨中板8片；1.0m边跨边板4片；1.0M边跨中板8片；1.0m中跨边板8片；1.0M中跨中板16片。埠头桥10m预应力混凝土简支空心板梁22片，其中边板4片；中板18片。宝相寺桥10.83预应力混凝土空心板梁36片，其中边跨边板8片；边跨中板28片。下沈桥13m预应力混凝土空心板梁72片，其中1.25m边跨边板8片；1.25M边跨中板4片；1.25m中跨边板16片；1.25M中跨中板8片；1.0m边跨边板4片；1.0M边跨中板8片；1.0m中跨边板8片；1.0M中跨中板16片。七亩塘桥13m预应力混凝土简支空心板梁36片，其中边板8片，中板28片。3、沿线地震、气候、水文情况本项目所在地区为低山丘陵区，地震基本烈度<Ⅵ度；工作区属亚热带季风气候区，年平均气温适中，雨量充沛，四季分明，光照充足。多年平均降水量第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1631.7mm，4-6月为梅雨季节，8-10月为台风季节，特点是春雨多，夏雨暴雨集中，空气湿润，多年平均相对湿度在70～85％之间，年均路面蒸发量1000～1400mm。气温随季节变化明显，历年平均气温在16.5～17.5℃之间。二、投入梁板安装施工人员：桥梁工程师：李西洪安全工程师：孙志庆试验工程师：晋墩鹏测量工程师：许永龙桥梁梁板安装现场负责：徐君华梁板安装技术负责：沈坚技术员：陈亮、陈伟斌梁板安装工：6人电焊工：1人机械操作工：6人后勤及交通维护人员：4人三、投入梁板安装机械设备及材料1、pc-200挖掘机：1台3、16T汽车吊机：1台4.、20T汽车吊机：1台5、20t拖车：2台6、电弧焊机：1台7、60龙门吊：2台8、120t架桥机：1台9、6t卷杨机：2台10、轻型轨道：1000M11、20×30cm枕木：500根12、2t、5t手拉葫芦：各4个13、其它配套工具若干。四、施工进度计划详见进度计划横道图：第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页梁板安装计划横道图日期项目2010年2011年7月8月9月10月11月12月1月台票梁板安装皤滩大桥8242424248小田头2号桥243612下沈桥3636七亩塘桥1818宝相寺桥1818埠头桥1111小田头一号桥10五、施工方案：（一）、总体方案：皤滩大桥小箱梁安装时采用双龙门吊装小箱梁出坑至运梁车上，然后用卷扬机拖至架桥机双导梁下，利用双导梁上的横梁、起重跑车及起重滑车架梁就位；其余小桥采用20t拖车运置中小桥现场后由16t及20t汽吊安装就位。（二）、皤滩大桥小箱梁安装方案：1、工艺流程：填筑辅道辅设轨道拼装架桥机架桥机试运行龙门吊起吊梁板出坑拖车...
