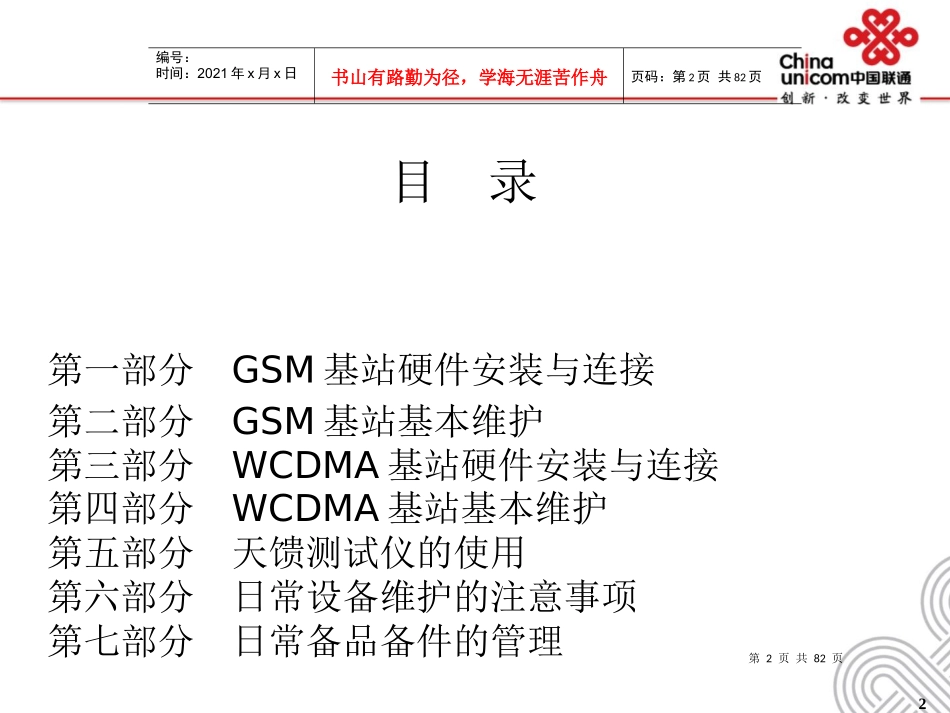

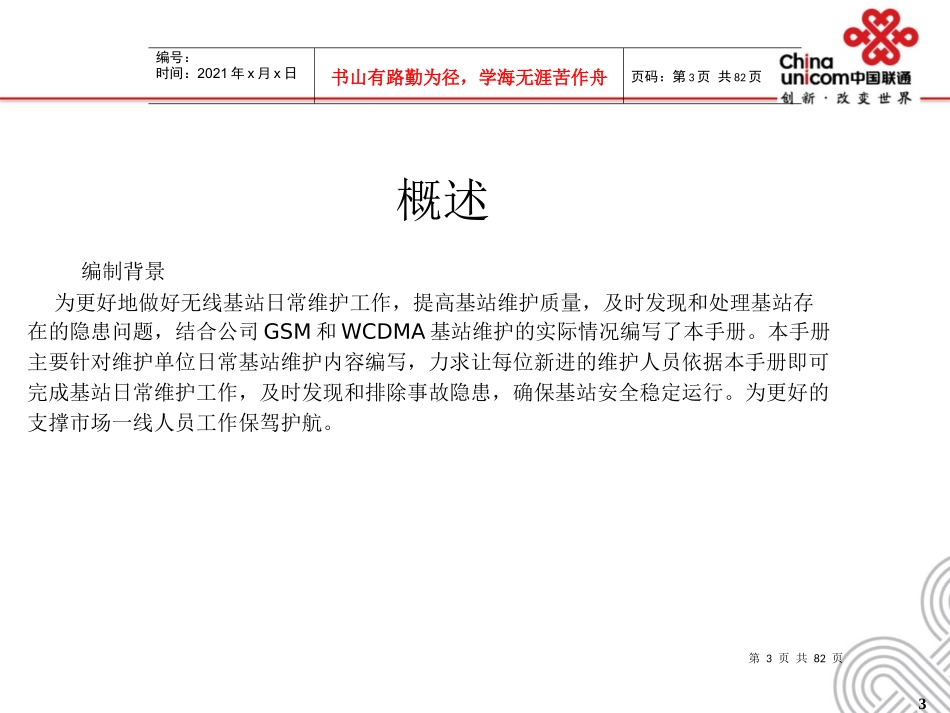

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页中兴基站日常维护手册第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页目录第一部分GSM基站硬件安装与连接第二部分GSM基站基本维护第三部分WCDMA基站硬件安装与连接第四部分WCDMA基站基本维护第五部分天馈测试仪的使用第六部分日常设备维护的注意事项第七部分日常备品备件的管理2第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页概述编制背景为更好地做好无线基站日常维护工作，提高基站维护质量，及时发现和处理基站存在的隐患问题，结合公司GSM和WCDMA基站维护的实际情况编写了本手册。本手册主要针对维护单位日常基站维护内容编写，力求让每位新进的维护人员依据本手册即可完成基站日常维护工作，及时发现和排除事故隐患，确保基站安全稳定运行。为更好的支撑市场一线人员工作保驾护航。3第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页目录第一部分GSM基站硬件安装与连接第二部分GSM基站基本维护第三部分WCDMA基站硬件安装与连接第四部分WCDMA基站基本维护第五部分天馈测试仪的使用第六部分日常设备维护的注意事项第七部分日常备品备件的管理4第5页共82页第4页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共82页NCDUG与DTRUG连接示意图CDUDTRUCDUTX1ETX1RXM1RXD1ETX1TX1TX2TX-COMTX2TX1TX2RTERTERXM2RXD2ANTANTRX1RX1RX2RX3RX2RX3RX4RX4ERX1ERX2ERX1ERX2合路器画绿框接口可与载频画绿框的任意接口连接（一个扇区不大于四载频时可用如上图进行连接）合路器画红框接口可与载频画绿的任意接口连接（一个扇区不大于两载频时连接）5第6页共82页第5页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共82页合路连接示意图接法一：NCDUG合路配置（按小区两载波举例）此方式配置可以单扇区配1至4个载波，合路后功率会降倍，为容量性接法。红框的发射口可以灵活接，记得电桥一定要接好，否则射频信号会从ETX口泄漏出来辐射操作人员，室外将无信号。6第7页共82页第6页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共82页不合路连接示意图接法二：NCDUG不合路配置（按小区两载波举例）某扇区仅有1-2个载频时一般才用载频的TX与合路器的ETX口连接，可以比常规方式增加一倍的功率，加强覆盖能力，但是会影响一定的通话质量，一般用于人口较少，覆盖弱的区域。7第8页共82页第7页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共82页目录第一部分GSM基站硬件安装与连接第二部分GSM基站基本维护第三部分WCDMA基站硬件安装与连接第四部分WCDMA基站基本维护第五部分天馈测试仪的使用第六部分日常设备维护的注意事项第七部分日常备品备件的管理8第9页共82页第8页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共82页BTS主要维护仪表及注意事项GSM无线维护主要使用仪表及工具包括：1、螺丝刀（一字、十字小螺丝刀）、大力钳子、梅花螺丝刀（主要装卸BTS自带单板所固定的螺丝）、电烙铁、焊锡、2M头、尾纤、电源插排。2、主要测试仪表siteMaster（驻波比测试仪表）、2M测试仪、万用表、测试手机。备注：无线维护故障处理过程中一定要带好基站钥匙、所需单板及连线、维护仪表。9第10页共82页第9页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共82页GSM多标准室内机架B8018机架布局和尺寸第三层第二层第一层10第11页共82页第10页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共82页8018基站设备开关电1、首先关载频所在层开关。2、然后关CMB开关3、首先开EIB板所在层开关。4、总的电源开关（BTS设备不能频繁开关电，每次开关电尽量间隔30秒左右）架顶（SR1开关）对应第一层、（SR2开关）对应第二层、（SR3开关)对应第三层11第12页共82页第11页共82...
