邯郸电厂烟囱(钢内筒)施工方案VIP免费

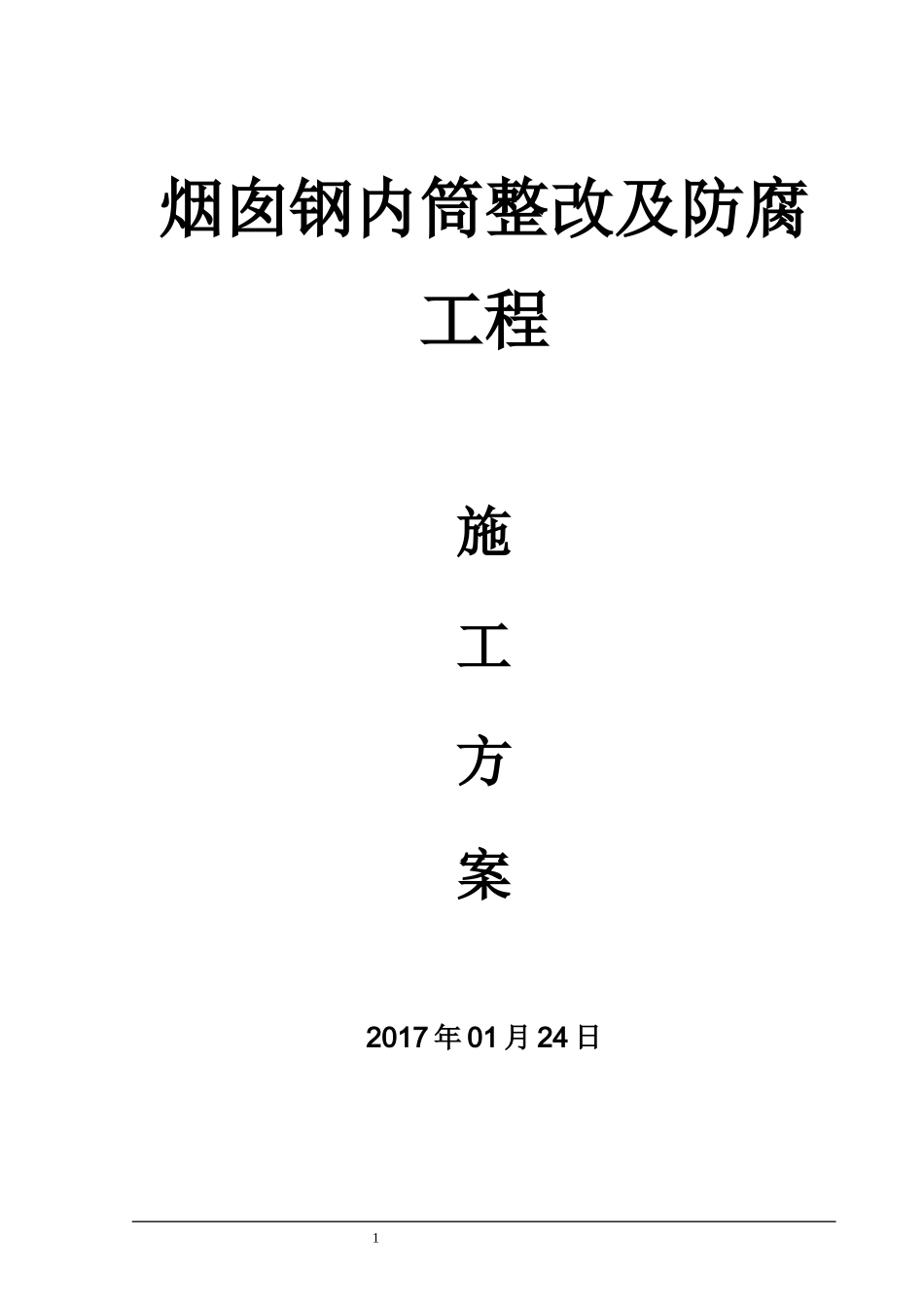

邯郸电厂烟囱(钢内筒)施工方案_第1页
1/48

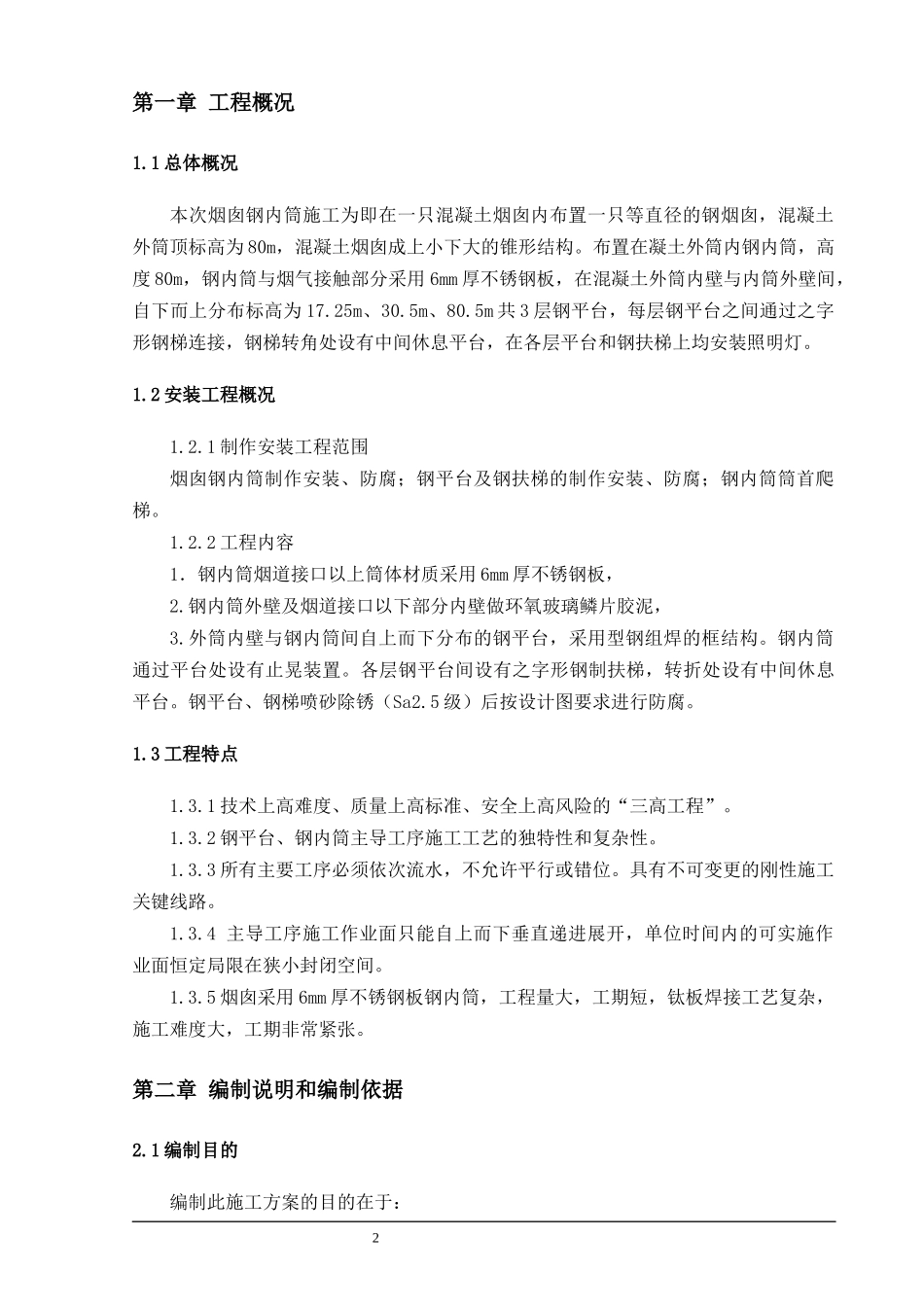

邯郸电厂烟囱(钢内筒)施工方案_第2页
2/48

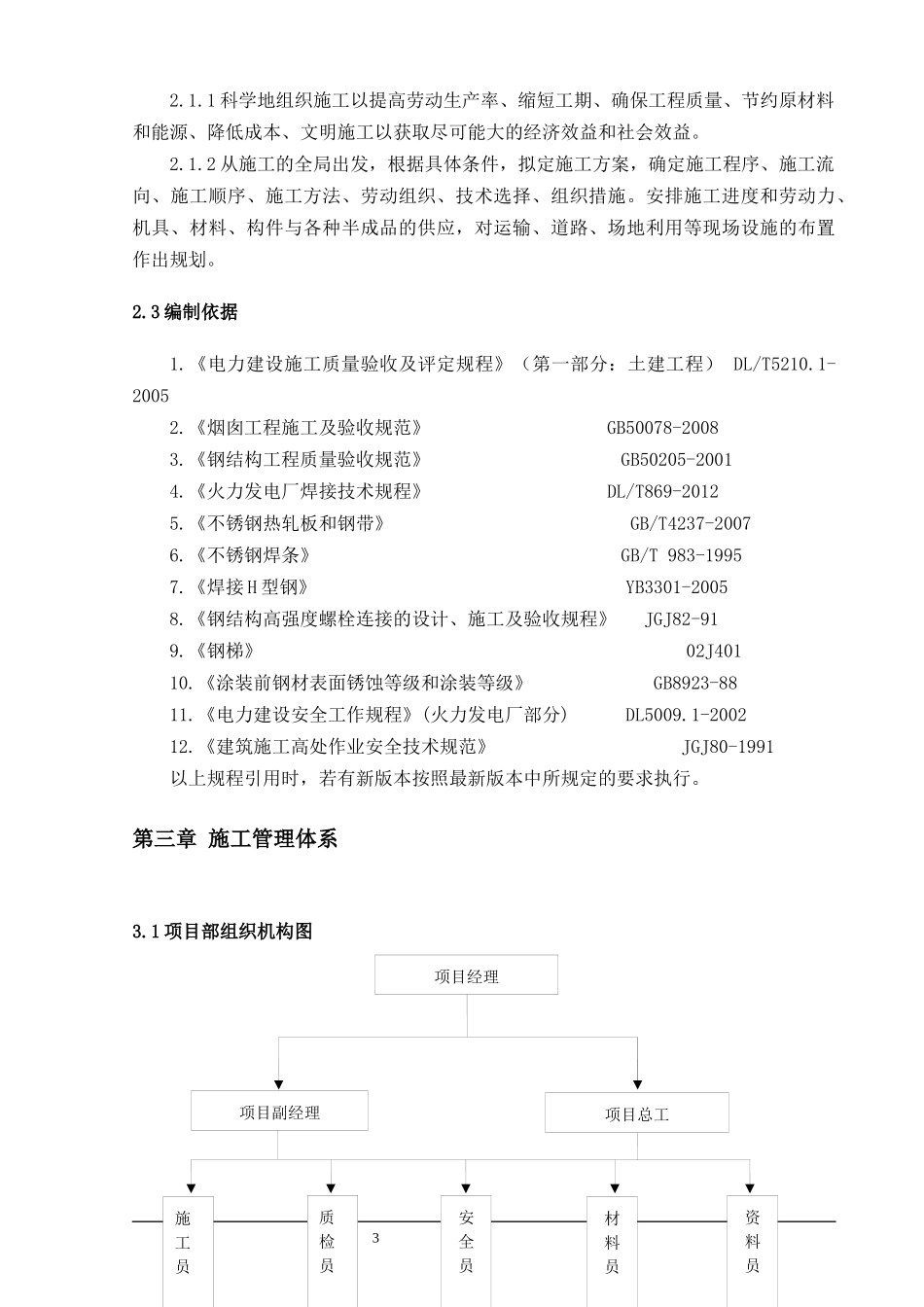

邯郸电厂烟囱(钢内筒)施工方案_第3页
3/48
1烟囱钢内筒整改及防腐工程施工方案2017年01月24日21第一章工程概况1.1总体概况本次烟囱钢内筒施工为即在一只混凝土烟囱内布置一只等直径的钢烟囱,混凝土外筒顶标高为80m,混凝土烟囱成上小下大的锥形结构。布置在凝土外筒内钢内筒,高度80m,钢内筒与烟气接触部分采用6mm厚不锈钢板,在混凝土外筒内壁与内筒外壁间,自下而上分布标高为17.25m、30.5m、80.5m共3层钢平台,每层钢平台之间通过之字形钢梯连接,钢梯转角处设有中间休息平台,在各层平台和钢扶梯上均安装照明灯。1.2安装工程概况1.2.1制作安装工程范围烟囱钢内筒制作安装、防腐;钢平台及钢扶梯的制作安装、防腐;钢内筒筒首爬梯。1.2.2工程内容1.钢内筒烟道接口以上筒体材质采用6mm厚不锈钢板,2.钢内筒外壁及烟道接口以下部分内壁做环氧玻璃鳞片胶泥,3.外筒内壁与钢内筒间自上而下分布的钢平台,采用型钢组焊的框结构。钢内筒通过平台处设有止晃装置。各层钢平台间设有之字形钢制扶梯,转折处设有中间休息平台。钢平台、钢梯喷砂除锈(Sa2.5级)后按设计图要求进行防腐。1.3工程特点1.3.1技术上高难度、质量上高标准、安全上高风险的“三高工程”。1.3.2钢平台、钢内筒主导工序施工工艺的独特性和复杂性。1.3.3所有主要工序必须依次流水,不允许平行或错位。具有不可变更的刚性施工关键线路。1.3.4主导工序施工作业面只能自上而下垂直递进展开,单位时间内的可实施作业面恒定局限在狭小封闭空间。1.3.5烟囱采用6mm厚不锈钢板钢内筒,工程量大,工期短,钛板焊接工艺复杂,施工难度大,工期非常紧张。第二章编制说明和编制依据2.1编制目的编制此施工方案的目的在于:322.1.1科学地组织施工以提高劳动生产率、缩短工期、确保工程质量、节约原材料和能源、降低成本、文明施工以获取尽可能大的经济效益和社会效益。2.1.2从施工的全局出发,根据具体条件,拟定施工方案,确定施工程序、施工流向、施工顺序、施工方法、劳动组织、技术选择、组织措施。安排施工进度和劳动力、机具、材料、构件与各种半成品的供应,对运输、道路、场地利用等现场设施的布置作出规划。2.3编制依据1.《电力建设施工质量验收及评定规程》(第一部分:土建工程)DL/T5210.1-20052.《烟囱工程施工及验收规范》GB50078-20083.《钢结构工程质量验收规范》GB50205-20014.《火力发电厂焊接技术规程》DL/T869-20125.《不锈钢热轧板和钢带》GB/T4237-20076.《不锈钢焊条》GB/T983-19957.《焊接H型钢》YB3301-20058.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-919.《钢梯》02J40110.《涂装前钢材表面锈蚀等级和涂装等级》GB8923-8811.《电力建设安全工作规程》(火力发电厂部分)DL5009.1-200212.《建筑施工高处作业安全技术规范》JGJ80-1991以上规程引用时,若有新版本按照最新版本中所规定的要求执行。第三章施工管理体系3.1项目部组织机构图项目经理项目总工项目副经理资料员材料员安全员质检员施工员43第四章施工部署4.1指导思想:对于本工程的指导思想是:采取积极可行的技术组织措施,在保证符合设计要求、验收规范、生产方便的前提下,高标准、高质量、严要求如期完成安装任务。确保工程创优良,保证业主满意。4.2施工技术准备4.2.1熟悉并了解施工合同及设计图约中规定的技术标准,技术规范,制造标准等技术文件,确保物资、机具、施工及验收等各环节都达到合同中规定的技术标准。4.2.2组织工程技术人员和施工班组一起认真熟悉施工图纸,了解设计意图,发现有不合理或有疑问的地方,及时作好记录,作为日后图纸会审的内容,并把会审记录作为资料保存好。4.2.3组织施工人员进行技术培训,使职工对各项技术操作规程、规范做到心中有数,在制作安装时才能做到应用自如,确保工程施工质量符合规程、规范的要求。4.2.4计算施工图工程量,列出各分项工程的工作量,并确定安装工程中各分项工程用料、用工和机具使用情况,并汇总成表,以便为材料准备和劳动力组织准备及机具准备提供可靠的理论依据。4.2.5编制安装工程施工技术方案,确定采取的技术措施,保证施工技术既合理先电气班长焊工班长起重班长铆工班长鳞片防腐钳工班长组员资料员材料...
