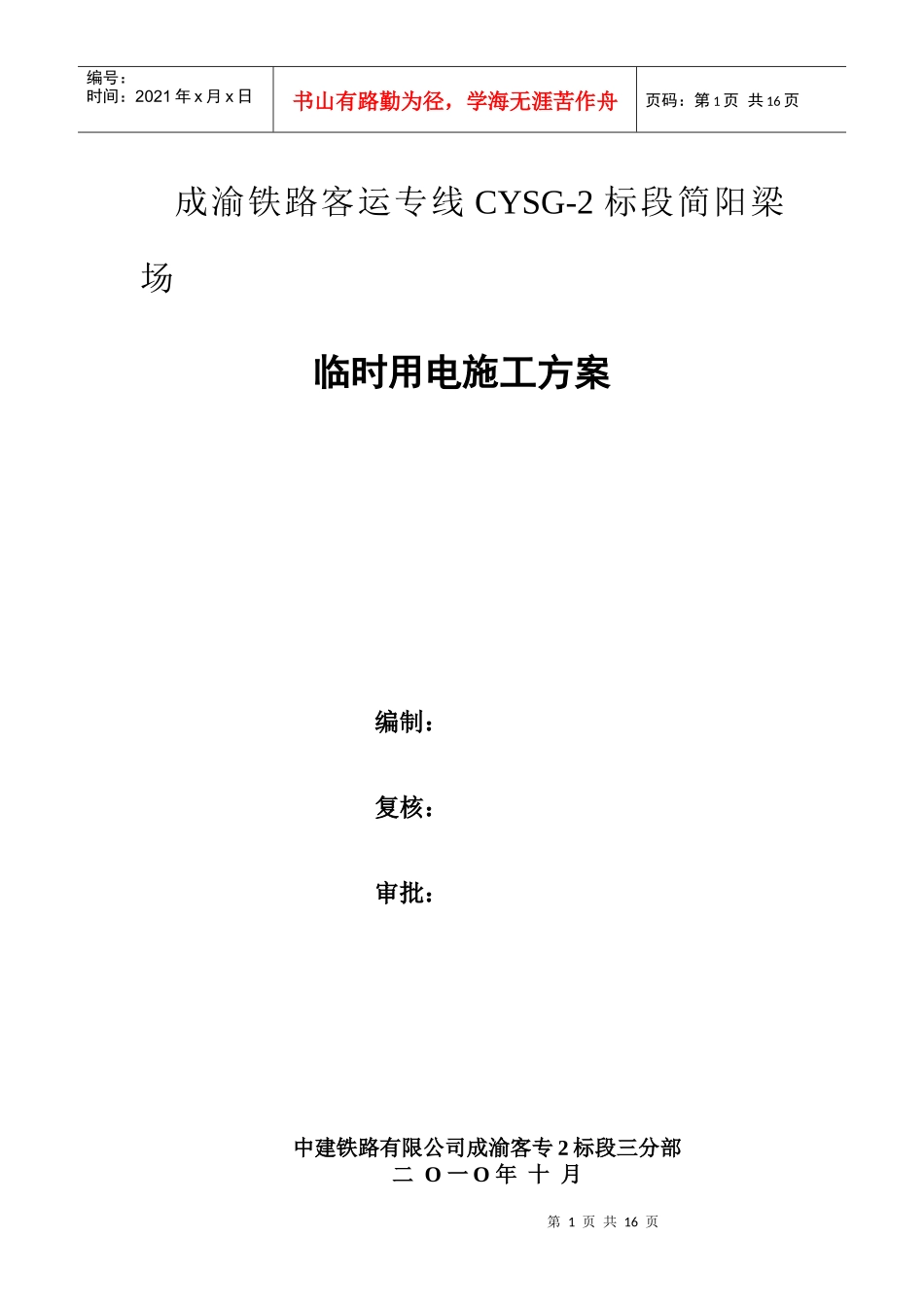

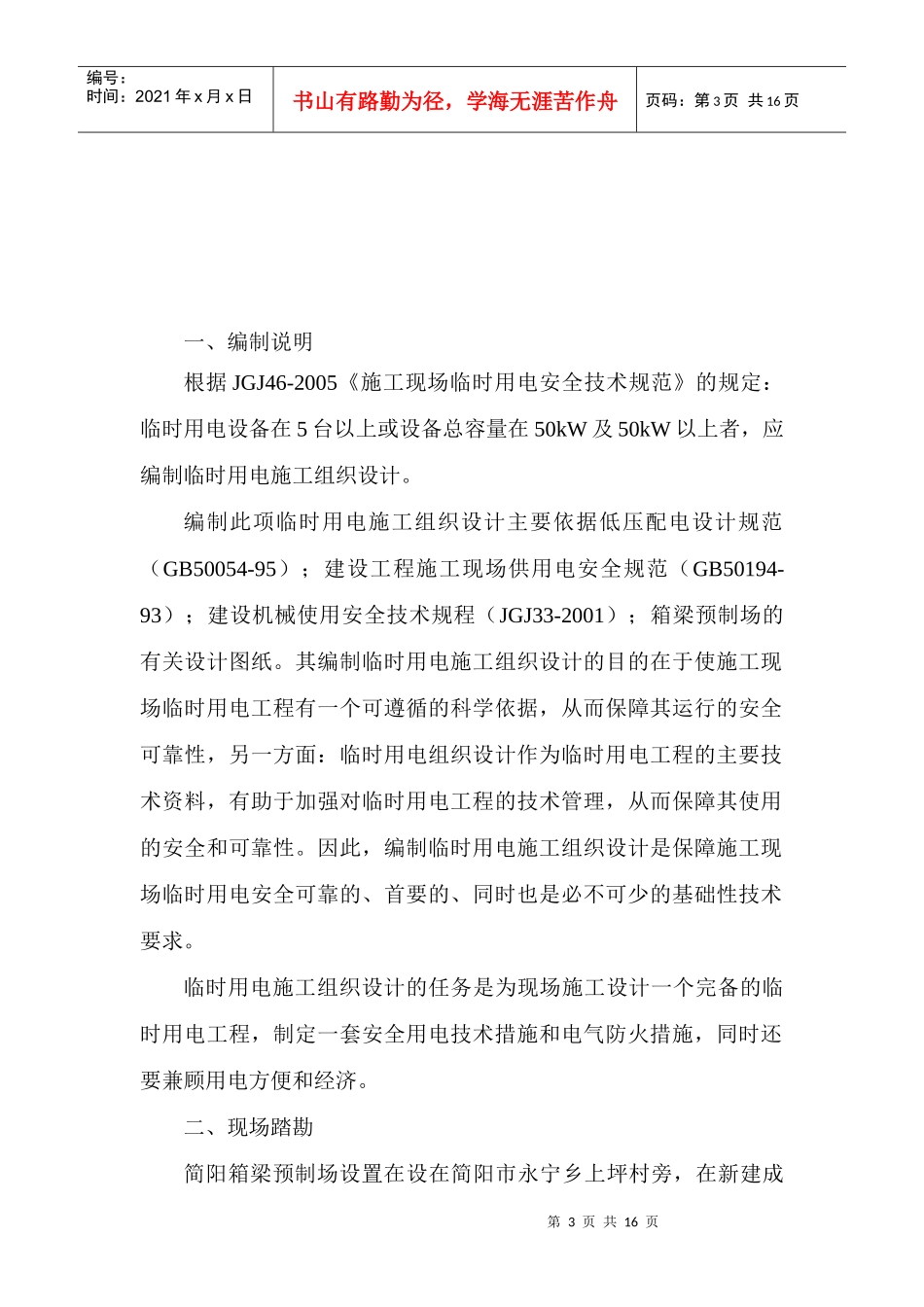

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页成渝铁路客运专线CYSG-2标段简阳梁场临时用电施工方案编制：复核：审批：中建铁路有限公司成渝客专2标段三分部二O一O年十月第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、编制说明根据JGJ46-2005《施工现场临时用电安全技术规范》的规定：临时用电设备在5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。编制此项临时用电施工组织设计主要依据低压配电设计规范（GB50054-95）；建设工程施工现场供用电安全规范（GB50194-93）；建设机械使用安全技术规程（JGJ33-2001）；箱梁预制场的有关设计图纸。其编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性，另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的、首要的、同时也是必不可少的基础性技术要求。临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，同时还要兼顾用电方便和经济。二、现场踏勘简阳箱梁预制场设置在设在简阳市永宁乡上坪村旁，在新建成第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页渝铁路客运专线DK67+700～DK68+100段线路右侧50米处南侧，名称为中建铁路有限公司成渝客专二标段简阳梁场，总占地面积为157亩。根据施工组织设计安排主要施工用电设备有搅拌站、龙门吊、钢筋对焊机等。根据预制场的施工组织布置，将其划分为五个供电区，即：搅拌站、生活区、存梁区、制梁区和钢筋加工区。预制梁施工供电布置图，如图1所示。三、负荷计算1．负荷计算的目的电力负荷是指通过电气设备或线路上的电流或功率。它是以功率或热能的形式消耗于电气设备。建筑施工现场的供电系统所需要的电能通常是经过降压变电所从电力系统中获得的。因此，合理地选择各级变电所中变压器、主要电气设备以及配电导线等是保证供电系统安全可靠的重要前提。电力负荷计算的主要目的就是为合理选择变电所的变压器容量、各种电气设备及配电导线提供科学依据。2．计算负荷确定方法计算负荷是按发热条件选择电气设备的一个假定负荷，它所产生的热效应与实际变动负荷产生的最大热效应相等。根据计算负荷选择导线及电气设备，在运行中的最高温升不超过导线和电器的温升允许值。它的确定方法较多，目前施工中常采用的方法是需要系数法，在确定计算负荷计算之前，应首先要确定设备的设备容量。（1）用电设备设备容量（Pe）的确定建筑供电系统中各用电设备铭牌上都标明有额定功率，但由于第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页各用电设备的额定工作条件不同，有的可直接相加，但有的在计算中就不能简单的把铭牌上规定的额定功率直接相加，必须首先把额定功率换算到统一规定的工作制下的功率后才能相加。换算到统一规定的工作制下的额定功率称为“设备容量”，用Pe表示。用电设备按工作制可分为三种：a.长期连续工作制：指在规定环境温度下连续运行，设备任何部分的温度和温升均不超过允许值。这类设备的“Pe”值就是其铭牌的额定容量（kW）。b.短时工作制：指运行时间短而停歇时间长，设备在工作时间内的温升不足以达到稳定温升而在间歇时间内足以使温升冷却到环境温度。这类用电设备的设备容量就是其铭牌上标明的额定值（kW）。c.反复短时工作制：指设备以断续方式反复进行工作，工作时间与停歇时间相互交替重复。这些用电设备的设备容量就是将设备在某一暂载率下的铭牌统一换算到一个标准暂载率下的功率。如：电焊机组规定统一换算到Jc＝100％时的额定功率（kW），其设备容量为：Pn＝Jc/Jc100·Pn...
