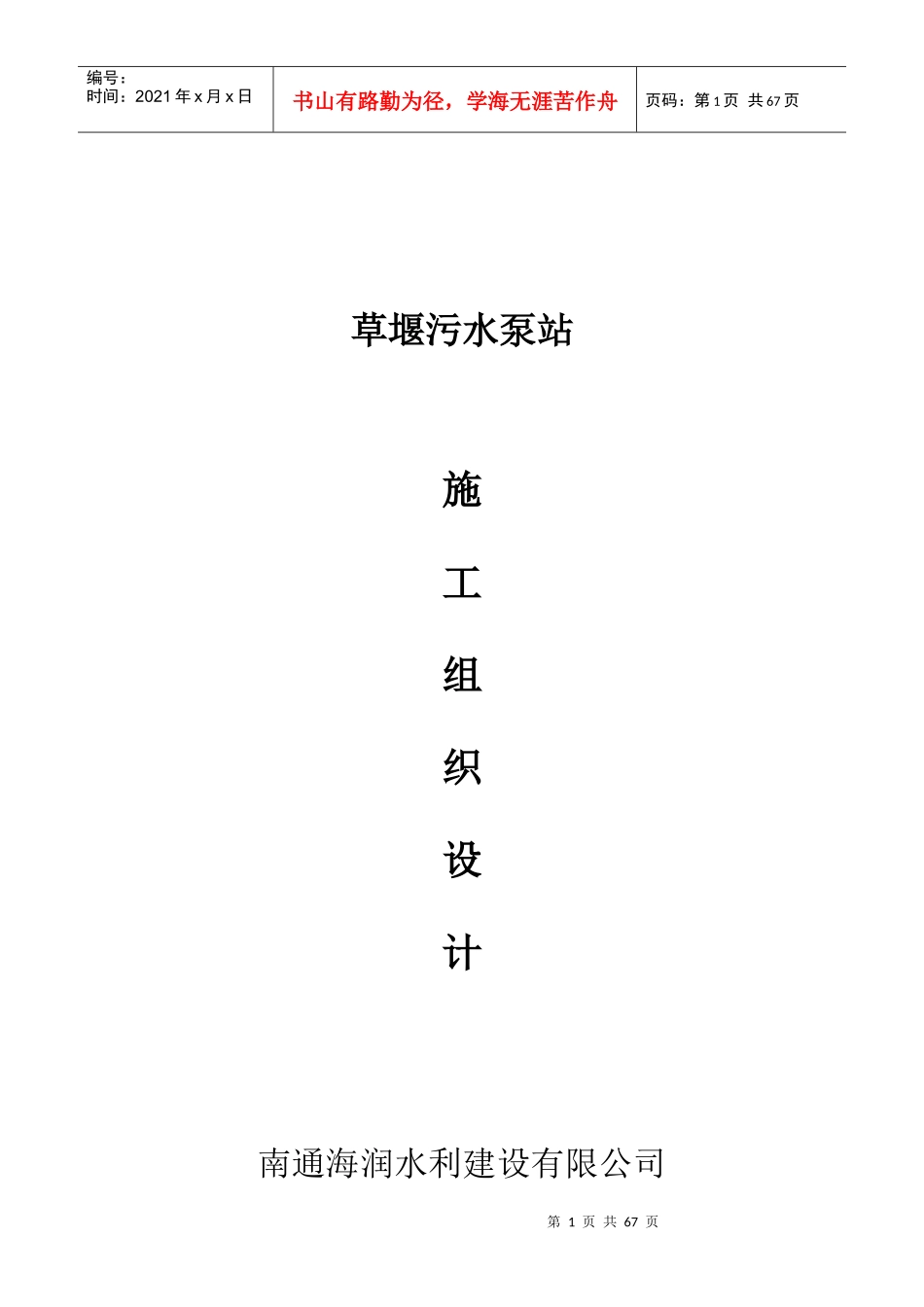

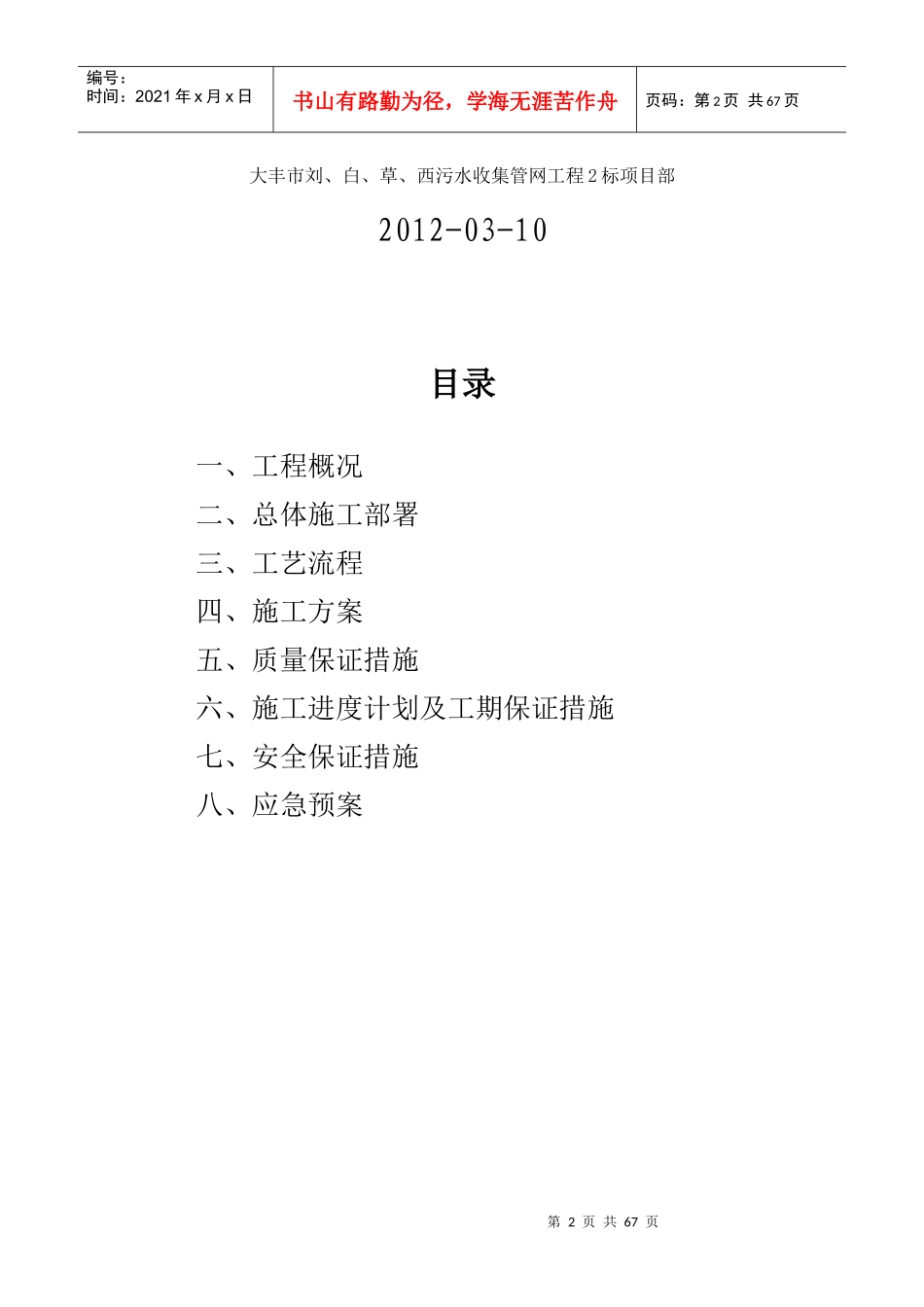

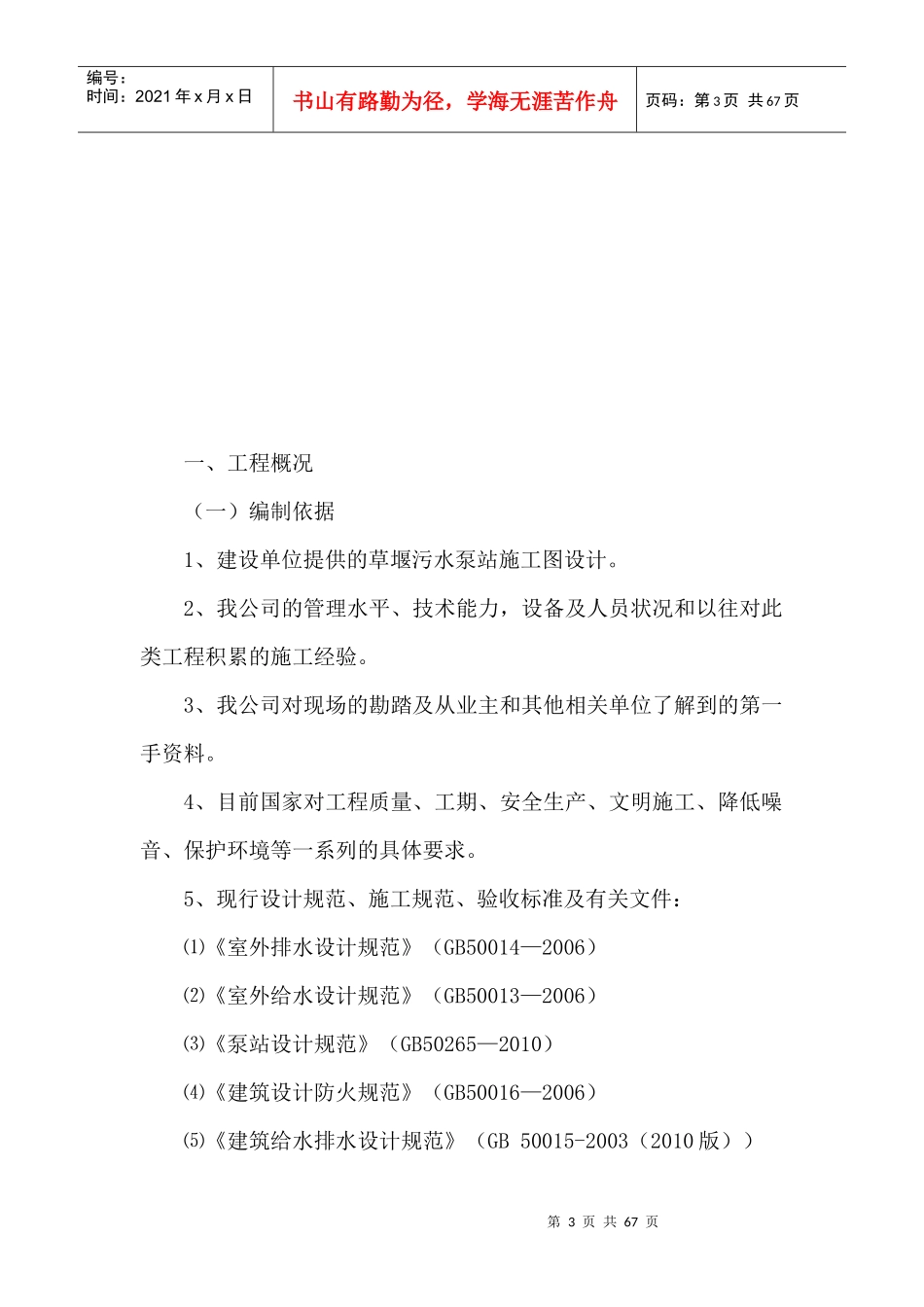

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页草堰污水泵站施工组织设计南通海润水利建设有限公司第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页大丰市刘、白、草、西污水收集管网工程2标项目部2012-03-10目录一、工程概况二、总体施工部署三、工艺流程四、施工方案五、质量保证措施六、施工进度计划及工期保证措施七、安全保证措施八、应急预案第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页一、工程概况（一）编制依据1、建设单位提供的草堰污水泵站施工图设计。2、我公司的管理水平、技术能力，设备及人员状况和以往对此类工程积累的施工经验。3、我公司对现场的勘踏及从业主和其他相关单位了解到的第一手资料。4、目前国家对工程质量、工期、安全生产、文明施工、降低噪音、保护环境等一系列的具体要求。5、现行设计规范、施工规范、验收标准及有关文件：⑴《室外排水设计规范》（GB50014—2006）⑵《室外给水设计规范》（GB50013—2006）⑶《泵站设计规范》（GB50265—2010）⑷《建筑设计防火规范》（GB50016—2006）⑸《建筑给水排水设计规范》（GB50015-2003（2010版））第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页﹙6﹚《市政排水管道工程及附属设施》（06MS201）（7）《钢制管件》（02S403）（8）《雨水口》（05S518）(9)《防水套管》（02S404）（10）《室外给水管道附属构筑物》（05S502）（11）《室外消火栓安装》（01S201）（12）《卫生设备安装》（99S304）（13）《给水排水管道工程施工及验收规范》（GB50268-2008）(14)《钢筋焊接及验收规程》（JGJ18—2003）(15)《砼结构工程施工及质量验收规范》（GB50204—2002）（二）工程概况本污水泵站位于草堰镇北侧，204国道东侧，西团河西侧，将草堰镇区范围内的污水，由本泵站输送至白驹泵站，再由白驹泵站输送至联丰污水处理厂。根据周边的环境、地质状况及该泵房的结构，为地面以下13m深度，新建污水泵站西侧有高压电杆一根，东侧为河道，故不具备大开挖条件，特采用沉井施工工艺。1、沉井简介（1）沉井规模与构造泵站沉井设计井外尺寸为12650*5200mm的矩形井，井体高度为10.6m，井壁厚度500mm，池底板厚度500mm。沉井为钢筋混凝土结第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页构，垫层采用C15混凝土，二次浇注混凝土强度等级为C20,沉井井壁及底板混凝土强度为C30，抗渗等级S6。（2）沉井所选用的材料垫层混凝土强度C15,沉井井壁及底板混凝土强度为C30，抗渗等级S6。钢材：￠为HPB300级钢；fy=270N/mm2，￠为HRB335级钢，fy=300N/mm2；金属构件为Q235B级钢。(3)、沉井钢筋混凝土保护层井壁为40，底板下层为50、上层为40，后浇隔墙、框架柱、梁均为40，板为20。2、工程地质状况简介土层编号土层名称层顶标高（m）土层描述1素填土2.14以上黄灰色、稍湿，结构松散，以粘性土为主，上部含少量植物根茎和建筑垃圾2亚粘土0.75~2.21浅黄色，塑软状态、局部夹少量亚砂土薄层2-1亚粘土-1.45~0.71浅黄色，塑软状态、局部夹少量亚砂土薄层3淤泥质-9.62~0.25灰色、流塑状态、含腐植物第6页共67页第5页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共67页亚粘土4淤泥质亚粘土-29.75~-25.45灰色、流塑状态、含腐植物5亚粘土-49.19~-43.3灰色、软塑状态、夹亚砂土、亚砂土呈薄层状、互层状分布6亚粘土未揭穿灰色、硬塑状态、局部夹少量亚砂土薄层二、总体施工部署1、沉井的主要施工方法选择沉井是用于深基础和地下构筑物施工的一种工艺技术，其原理是：在地面上或地坑内，先制作开口的钢筋混凝土筒身，待筒身混凝土达到一定强度后，在井内挖土使土体逐渐降低，沉井筒身依靠自重克服其与土壁之间的摩阻力，不断下沉直至设计标高，然后经就位校正后再进行封底处理。沉井方法有多种选择，如：排水下沉和不排水下沉；一次制作、一次下沉和分节制作、...
