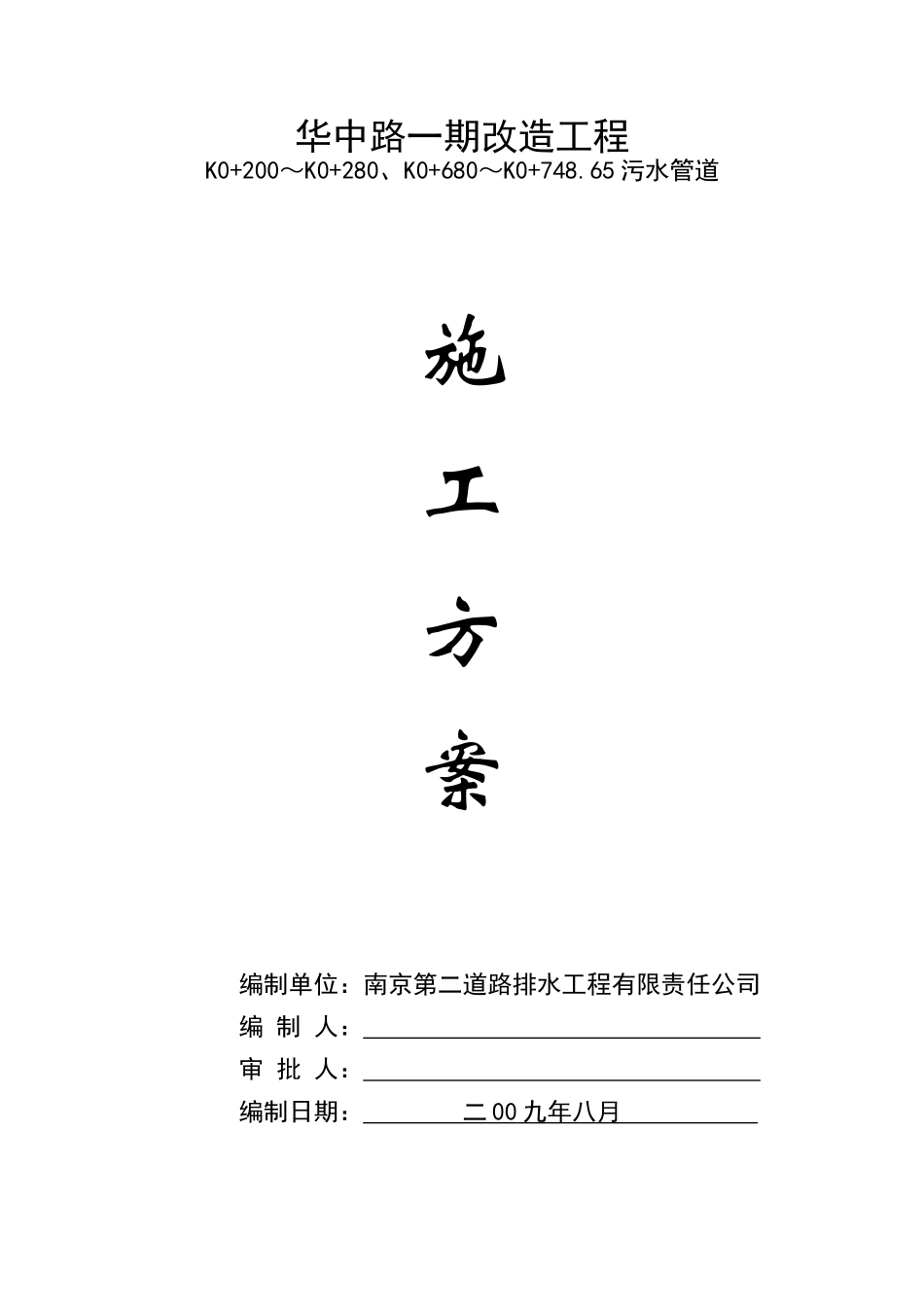

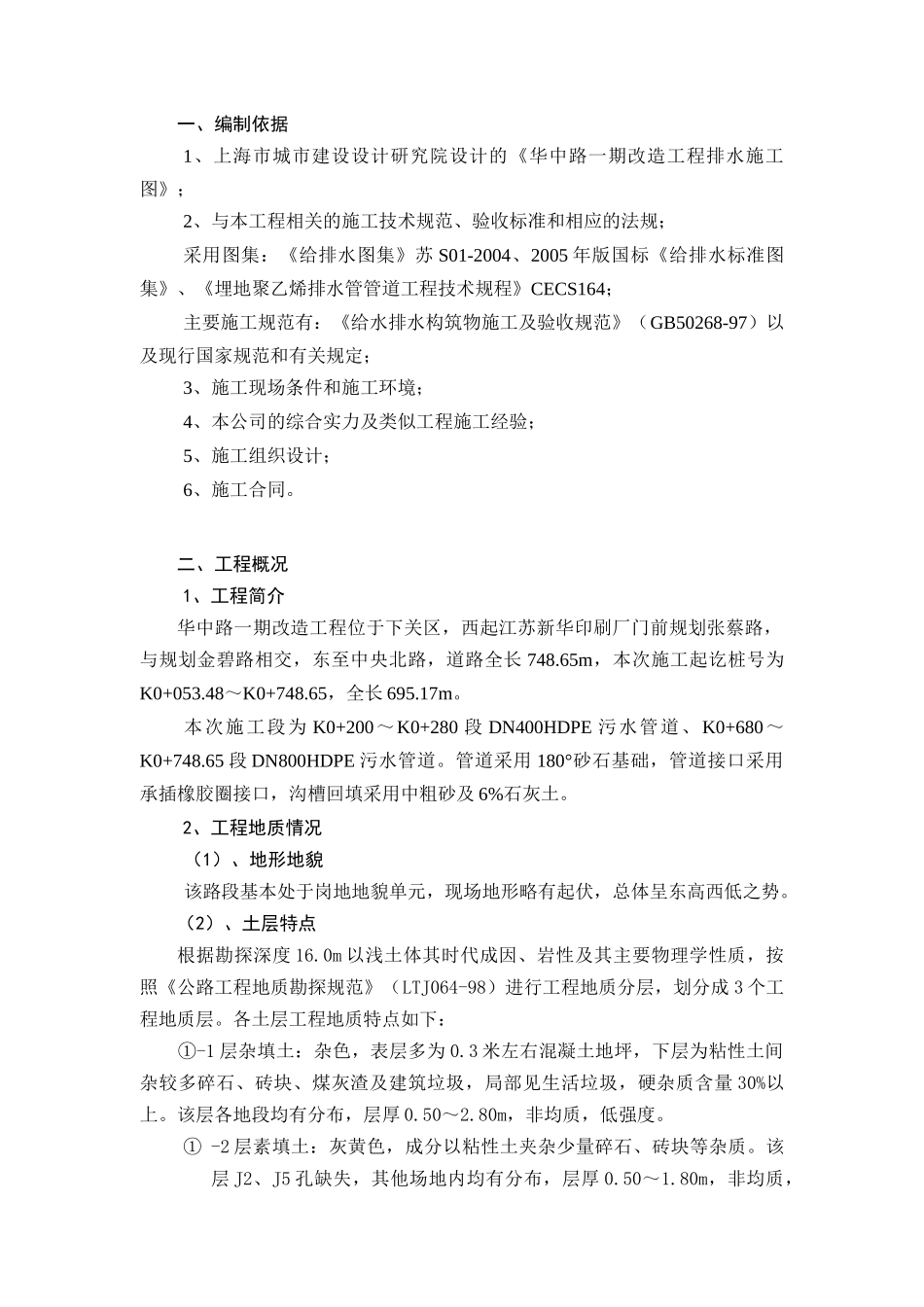

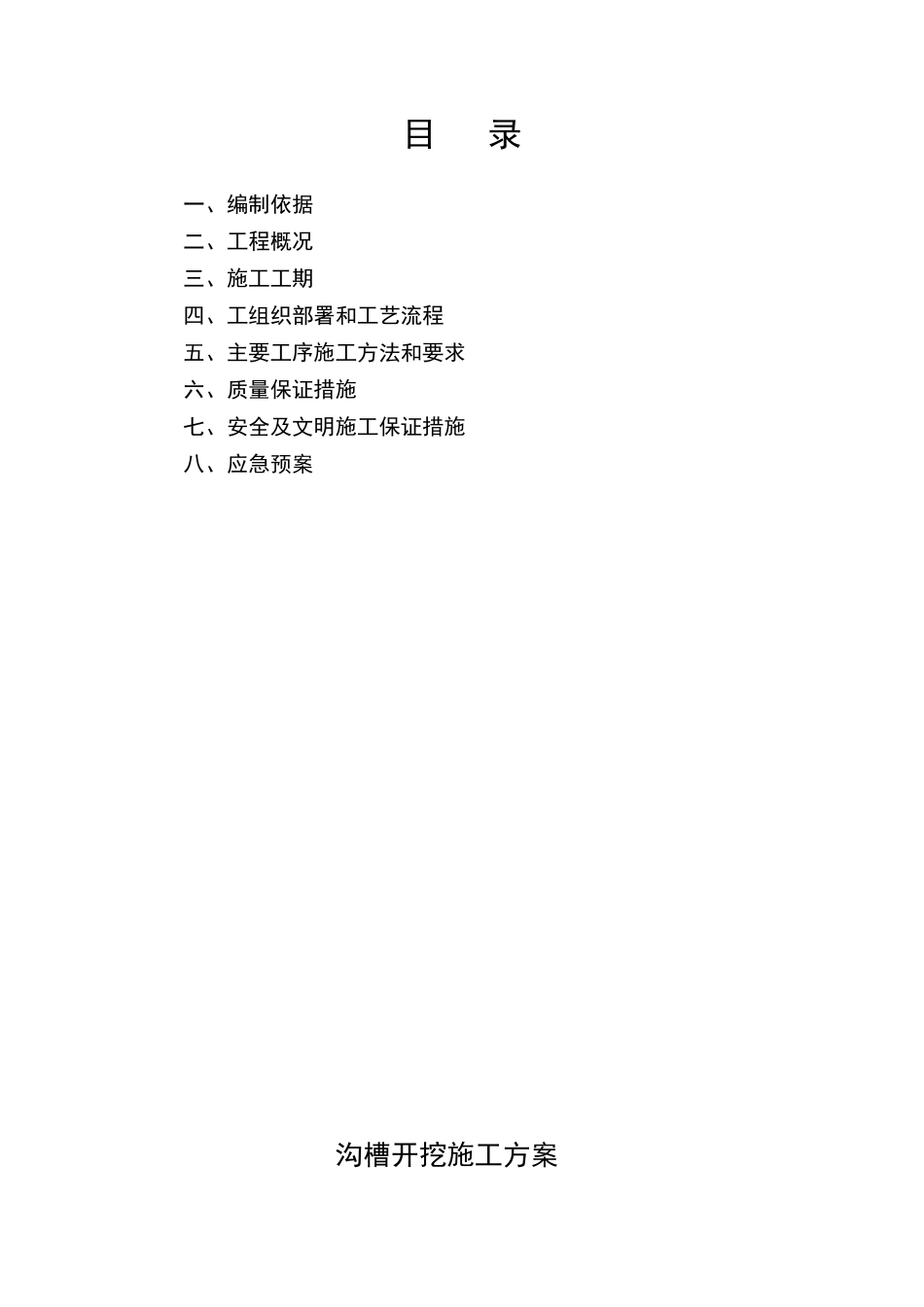

华中路一期改造工程K0+200～K0+280、K0+680～K0+748.65污水管道施工方案编制单位：南京第二道路排水工程有限责任公司编制人：审批人：编制日期：二00九年八月目录一、编制依据二、工程概况三、施工工期四、工组织部署和工艺流程五、主要工序施工方法和要求六、质量保证措施七、安全及文明施工保证措施八、应急预案沟槽开挖施工方案一、编制依据1、上海市城市建设设计研究院设计的《华中路一期改造工程排水施工图》；2、与本工程相关的施工技术规范、验收标准和相应的法规；采用图集：《给排水图集》苏S01-2004、2005年版国标《给排水标准图集》、《埋地聚乙烯排水管管道工程技术规程》CECS164；主要施工规范有：《给水排水构筑物施工及验收规范》（GB50268-97）以及现行国家规范和有关规定；3、施工现场条件和施工环境；4、本公司的综合实力及类似工程施工经验；5、施工组织设计；6、施工合同。二、工程概况1、工程简介华中路一期改造工程位于下关区，西起江苏新华印刷厂门前规划张蔡路，与规划金碧路相交，东至中央北路，道路全长748.65m，本次施工起讫桩号为K0+053.48～K0+748.65，全长695.17m。本次施工段为K0+200～K0+280段DN400HDPE污水管道、K0+680～K0+748.65段DN800HDPE污水管道。管道采用180°砂石基础，管道接口采用承插橡胶圈接口，沟槽回填采用中粗砂及6%石灰土。2、工程地质情况（1）、地形地貌该路段基本处于岗地地貌单元，现场地形略有起伏，总体呈东高西低之势。（2）、土层特点根据勘探深度16.0m以浅土体其时代成因、岩性及其主要物理学性质，按照《公路工程地质勘探规范》（LTJ064-98）进行工程地质分层，划分成3个工程地质层。各土层工程地质特点如下：①-1层杂填土：杂色，表层多为0.3米左右混凝土地坪，下层为粘性土间杂较多碎石、砖块、煤灰渣及建筑垃圾，局部见生活垃圾，硬杂质含量30%以上。该层各地段均有分布，层厚0.50～2.80m，非均质，低强度。①-2层素填土：灰黄色，成分以粘性土夹杂少量碎石、砖块等杂质。该层J2、J5孔缺失，其他场地内均有分布，层厚0.50～1.80m，非均质，低强度。②层亚粘土：灰黄色，硬塑，含铁锰质浸染，含次生粘土团块。场地内均有分布，层厚2.00～5.00m，中高压缩性，低强度。③-1层亚粘土：褐黄色，硬塑，含铁锰质结核。场地内J3、J4孔缺失，其它地块均有分布。顶板埋深10.04～21.01m，层厚2.10～7.30m，中高压缩性，中等强度。③-2层亚粘土：褐黄色，硬塑，均有软塑，含铁锰质结核。均有分布，未揭穿。最大控制厚度8.20m，中压缩性，中等强度。施工段土层情况：①、K0+200～K0+280段：该段地质状况可参见K0+210处J2点，地面以下0.5m处为杂填土，杂色，表层为0.3m左右的混泥土地坪，下部为粘性土间杂较多的碎石、砖块、粉灰渣及建筑垃圾，局部见生活垃圾，硬杂质含量30%以上。地面以下0.5m～7.8m为亚粘土，褐黄色，软塑状，含铁锰质结核。地下水位稳定在1.0m。②、K0+680～K0+748.65段：该段地质状况可参见K0+737处J5点，地面以下2.80m处为杂填土，杂色，表层为0.3m左右的混泥土地坪，下部为粘性土间杂较多的碎石、砖块、粉灰渣及建筑垃圾，局部见生活垃圾，硬杂质含量30%以上。地面以下2.8m～7.8m为亚粘土，褐黄色，软塑状为主，呈上硬下软状，含铁锰质结核。地下水位稳定在1.20m。三、施工工期安排污水管道的施工工期需考虑以下两个因素：1、K0+200～K0+280段，因该段目前拆迁还不到位，尚不具备施工条件，待具备施工条件后方可进场施工，该段总工期暂定为20天。2、K0+680～K0+748.65段，该段路幅狭窄、地下综合管线复杂，需将道路范围内的DN300煤气及自来水管线迁移后方可施工。我公司考虑将工期安排在10月份。具体开工日期由管线迁移的进度而定，该段总工期为30天。四、施工工艺流程必须具备的开工条件拆除地面和地下的障碍物每12米为一施工段五、主要工序施工方法和要求1、施工准备（1）、必须具备的开工条件：①、DN300自来水管线的迁移DN300自来水管线位于道路北侧，根据我方前期挖探坑，查明该道自来水距离DN800污水管道中心线仅2米。根据自来水公司现场交底，该道管线为着郭家山地区的居民生活用水主管道，在此处开...
