水闸(退水闸)和灌注桩施工方案VIP免费

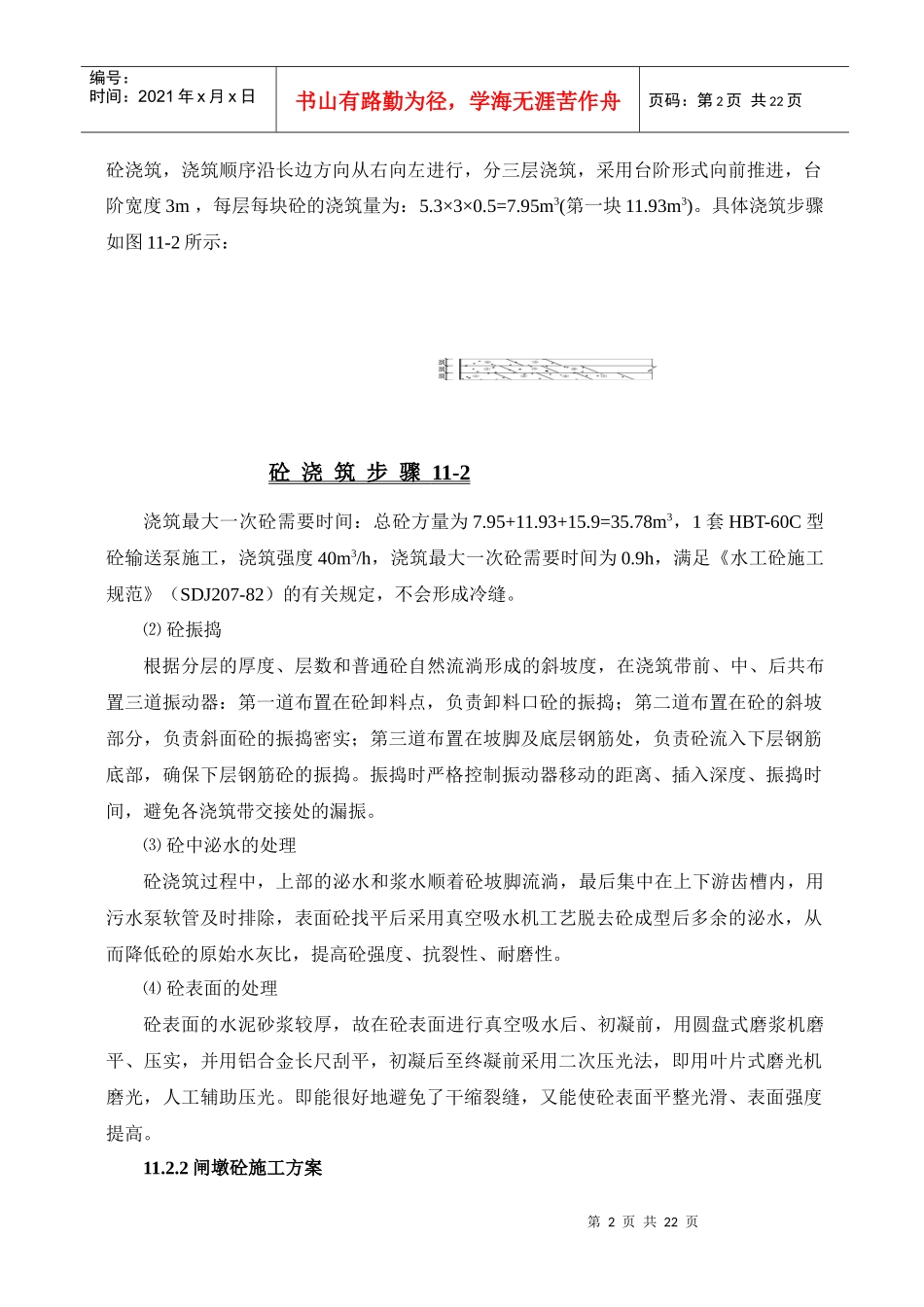

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页11.2主要砼施工方案11.2.1闸底板砼施工方案11.2.1.1闸底板施工部署闸底板砼设计强度为C25，一块大底板，平面尺寸为19×5.3m，底板厚1.5m，上下游齿槽深1.0m，每块底板约170m3。底板施工期为2004年11~12月份，月平均气温10.2~4.0℃℃左右，属冬季大体积砼施工。大底板有15块，小底板17块，底板砼施工顺序由右岸向左岸分块浇注。施工顺序：1#大底板→2#大底板→3#大底板→4#大底板→5#大底板等依此类推，底板编号自右向左。小底板安排在闸墩施工完成后进行，既保证了闸墩与底板的施工间隔期，对砼抗裂有利，又不占用关键线路。11.2.1.2模板工程底板模板采用钢木混合，止水片上下用木模板，方便固定止水片；下部使用组合钢模板，模板支撑固定采用地垄木支撑钢管架体系。11.2.1.3钢筋工程钢筋在加工场焊接加工成半成品，现场绑扎；为保证上层钢筋定位，设置钢筋马腿支撑体系，间距1500mm，支撑在网格拐角处与上下层钢筋焊接。底板钢筋φ16以上采用闪光对焊，φ16以下采用绑扎接头，接头位置错开，确保受拉区某一截面接头百分率控制在25%以内。11.2.1.4底板砼施工时质量控制的关键⑴实行砼分层连续浇筑，要增长缓凝时间，控制每层砼覆盖周期，确保砼层间不会出现冷缝。⑵采用蓄热法保温养护，控制浇筑后砼表面和内部温度差不超过25℃，控制降温速度低于2/d℃，避免砼强度增长期间出现裂缝。⑶重视砼表面处理工作，真空吸水，抹浆抹光，用磨浆机提浆，既很好地避免了干缩裂缝，又使砼表面平整光滑。11.2.1.5底板砼浇筑工艺⑴浇筑方法浇筑采用1台HBT-60C型砼输送泵入仓方法。砼泵布置在拌和楼附近，进行底板第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页砼浇筑，浇筑顺序沿长边方向从右向左进行，分三层浇筑，采用台阶形式向前推进，台阶宽度3m，每层每块砼的浇筑量为：5.3×3×0.5=7.95m3(第一块11.93m3)。具体浇筑步骤如图11-2所示：砼浇筑步骤11-2浇筑最大一次砼需要时间：总砼方量为7.95+11.93+15.9=35.78m3，1套HBT-60C型砼输送泵施工，浇筑强度40m3/h，浇筑最大一次砼需要时间为0.9h，满足《水工砼施工规范》（SDJ207-82）的有关规定，不会形成冷缝。⑵砼振捣根据分层的厚度、层数和普通砼自然流淌形成的斜坡度，在浇筑带前、中、后共布置三道振动器：第一道布置在砼卸料点，负责卸料口砼的振捣；第二道布置在砼的斜坡部分，负责斜面砼的振捣密实；第三道布置在坡脚及底层钢筋处，负责砼流入下层钢筋底部，确保下层钢筋砼的振捣。振捣时严格控制振动器移动的距离、插入深度、振捣时间，避免各浇筑带交接处的漏振。⑶砼中泌水的处理砼浇筑过程中，上部的泌水和浆水顺着砼坡脚流淌，最后集中在上下游齿槽内，用污水泵软管及时排除，表面砼找平后采用真空吸水机工艺脱去砼成型后多余的泌水，从而降低砼的原始水灰比，提高砼强度、抗裂性、耐磨性。⑷砼表面的处理砼表面的水泥砂浆较厚，故在砼表面进行真空吸水后、初凝前，用圆盘式磨浆机磨平、压实，并用铝合金长尺刮平，初凝后至终凝前采用二次压光法，即用叶片式磨光机磨光，人工辅助压光。即能很好地避免了干缩裂缝，又能使砼表面平整光滑、表面强度提高。11.2.2闸墩砼施工方案第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页退水闸闸墩砼浇筑，每次浇筑1个墩，一次性浇筑到顶，砼方量208.81m3。采用扣件钢管支撑体系，搭设满堂脚手架，排架顶部两侧各设1.5m高的栏杆，并搭设一斜挑，以方便人员上下施工。门槽采用二期砼。11.2.2.1施工工艺流程为：脚手架搭设→挂样架→墩墙侧面模板→墩墙钢筋绑扎→门槽模板安装→另一侧模板→圆头模板安装及整体加固→搭仓面挑→清理、冲仓验收→浇筑砼→养护。11.2.2.2模板的安装与加固按《清水砼模板设计和施工》组织实施。见附图（脚手架搭设图11-3、11-4，闸墩模板组装图11-5）11.2.2.3钢筋工程钢筋按图纸要求制作，验收合格后按图纸布置，φ16以上钢筋采用闪光对焊，闸墩钢筋焊接接头采用电渣压力...
