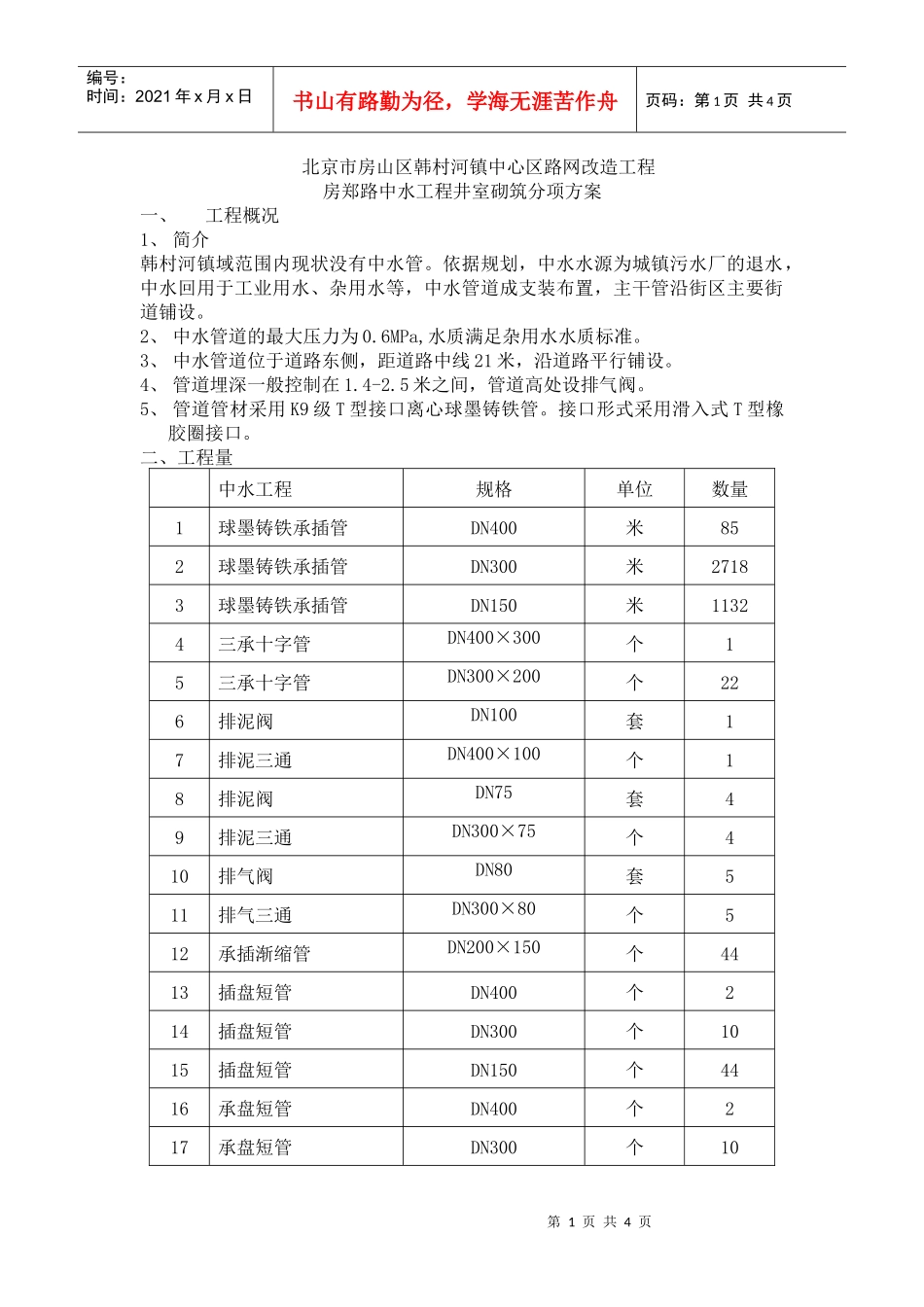

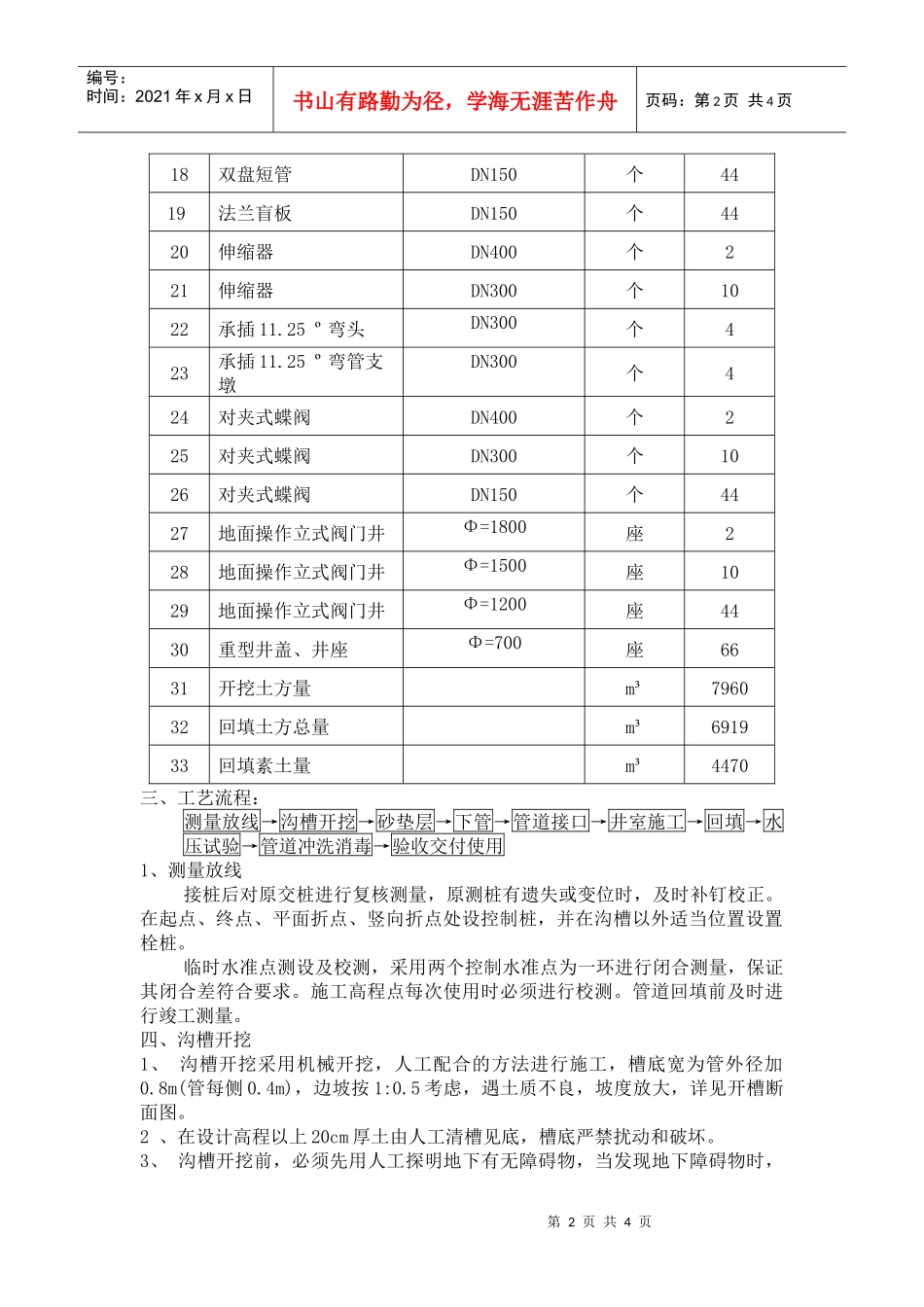

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页北京市房山区韩村河镇中心区路网改造工程房郑路中水工程井室砌筑分项方案一、工程概况1、简介韩村河镇域范围内现状没有中水管。依据规划，中水水源为城镇污水厂的退水，中水回用于工业用水、杂用水等，中水管道成支装布置，主干管沿街区主要街道铺设。2、中水管道的最大压力为0.6MPa,水质满足杂用水水质标准。3、中水管道位于道路东侧，距道路中线21米，沿道路平行铺设。4、管道埋深一般控制在1.4-2.5米之间，管道高处设排气阀。5、管道管材采用K9级T型接口离心球墨铸铁管。接口形式采用滑入式T型橡胶圈接口。二、工程量中水工程规格单位数量1球墨铸铁承插管DN400米852球墨铸铁承插管DN300米27183球墨铸铁承插管DN150米11324三承十字管DN400×300个15三承十字管DN300×200个226排泥阀DN100套17排泥三通DN400×100个18排泥阀DN75套49排泥三通DN300×75个410排气阀DN80套511排气三通DN300×80个512承插渐缩管DN200×150个4413插盘短管DN400个214插盘短管DN300个1015插盘短管DN150个4416承盘短管DN400个217承盘短管DN300个10第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页18双盘短管DN150个4419法兰盲板DN150个4420伸缩器DN400个221伸缩器DN300个1022承插11.25º弯头DN300个423承插11.25º弯管支墩DN300个424对夹式蝶阀DN400个225对夹式蝶阀DN300个1026对夹式蝶阀DN150个4427地面操作立式阀门井Φ=1800座228地面操作立式阀门井Φ=1500座1029地面操作立式阀门井Φ=1200座4430重型井盖、井座Φ=700座6631开挖土方量m³796032回填土方总量m³691933回填素土量m³4470三、工艺流程：测量放线→沟槽开挖→砂垫层→下管→管道接口→井室施工→回填→水压试验→管道冲洗消毒→验收交付使用1、测量放线接桩后对原交桩进行复核测量，原测桩有遗失或变位时，及时补钉校正。在起点、终点、平面折点、竖向折点处设控制桩，并在沟槽以外适当位置设置栓桩。临时水准点测设及校测，采用两个控制水准点为一环进行闭合测量，保证其闭合差符合要求。施工高程点每次使用时必须进行校测。管道回填前及时进行竣工测量。四、沟槽开挖1、沟槽开挖采用机械开挖，人工配合的方法进行施工，槽底宽为管外径加0.8m(管每侧0.4m)，边坡按1:0.5考虑，遇土质不良，坡度放大，详见开槽断面图。2、在设计高程以上20cm厚土由人工清槽见底，槽底严禁扰动和破坏。3、沟槽开挖前，必须先用人工探明地下有无障碍物，当发现地下障碍物时，第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页应及时与有关单位联系，共同商定保护措施经审批后，方可进行施工。4、开槽施工时如发现有松软地基，应会同有关部门协商确定处理措施。五、管道基础1、根据设计要求，管道底部均铺300mm厚中粗砂垫层，其密实度不小于最佳密实度的90%。2、砂垫层采用粗砂铺成，砂中不得夹杂粒径>10mm的石子且含石量不得大于10%。六、管道铺设1、根据设计图纸放开槽线，用挖掘机开槽，留20厘米人工见底。开槽后进行高程复核，要求槽底高程误差0—-20mm。定出井位中心桩，并按管材的有效长度排出管子承口的位置，人工开挖承口工作坑，以便放置承口部位使用。工作坑尺寸承口前大于40cm，承口后超过斜面长，左右大于承口处管径，深度不大于20cm。为保证安装精度，安装时用经纬仪配合控制中心线。2、管材检查除出厂合格证书外，还应现场检查承插口及管身外观、承口及插口的尺寸、承口及插口工作面的平整度。承口、插口工作面应光滑平整，局部不平整不应超过2mm，并用量径尺量测管的承口内径、插口外径及管的椭圆度，不合格不得使用。七、管道接口下管对口1、球墨铸铁管接口应平整，不得有裂纹、空鼓，外接口的宽度、厚度的允许偏差为0—+5mm，内接口应与管道内壁完全结合，表面平整，不得有肉眼可见的突起或凹陷，允许偏差为±0.5mm。2、胶圈用管生产厂家的配套胶圈。其材质符合《预应力与自应力钢筋混凝土管用橡胶密封圈》要求。细部尺寸的计算公式：式中d0——橡胶圈截面直径（mm...
