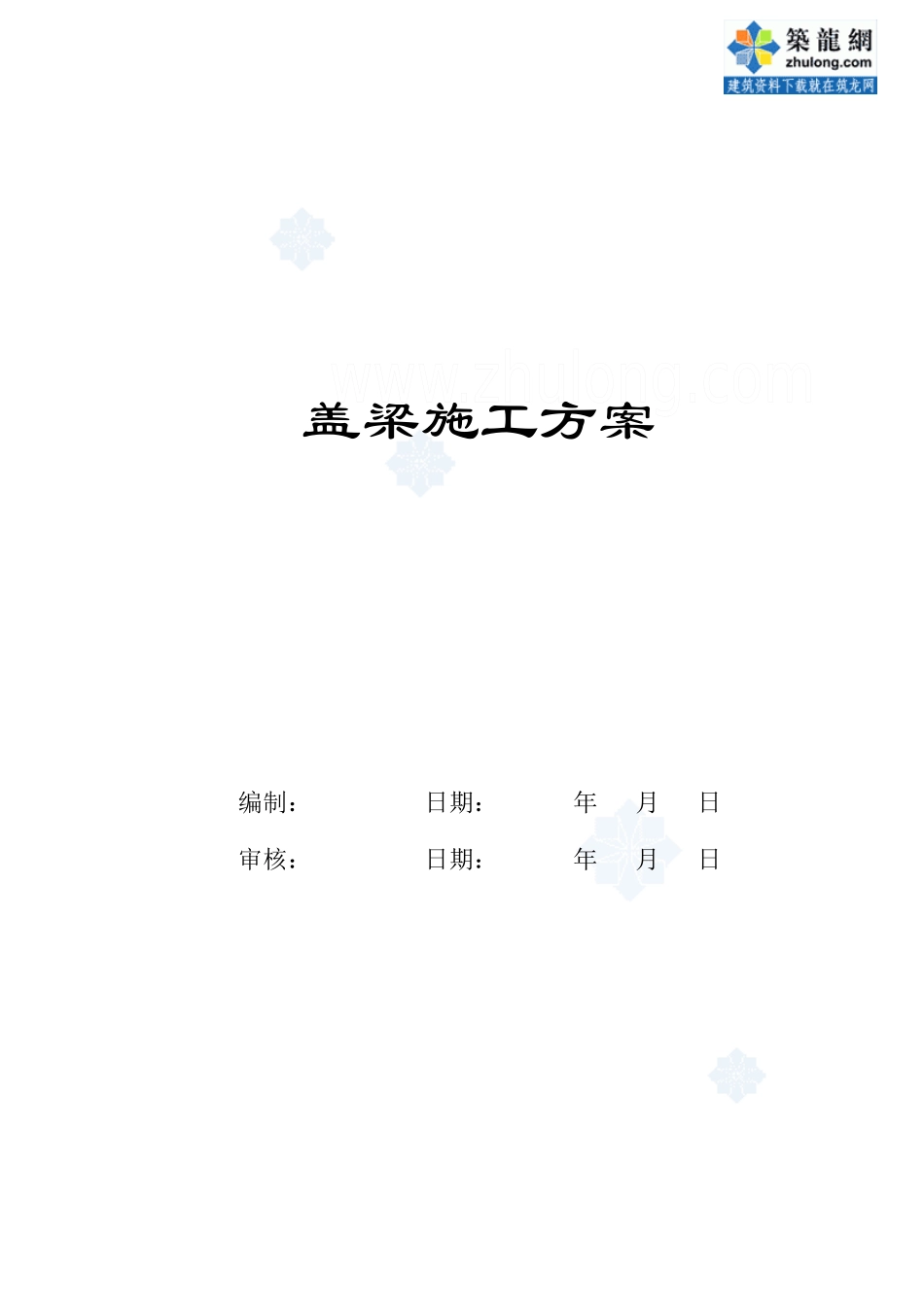

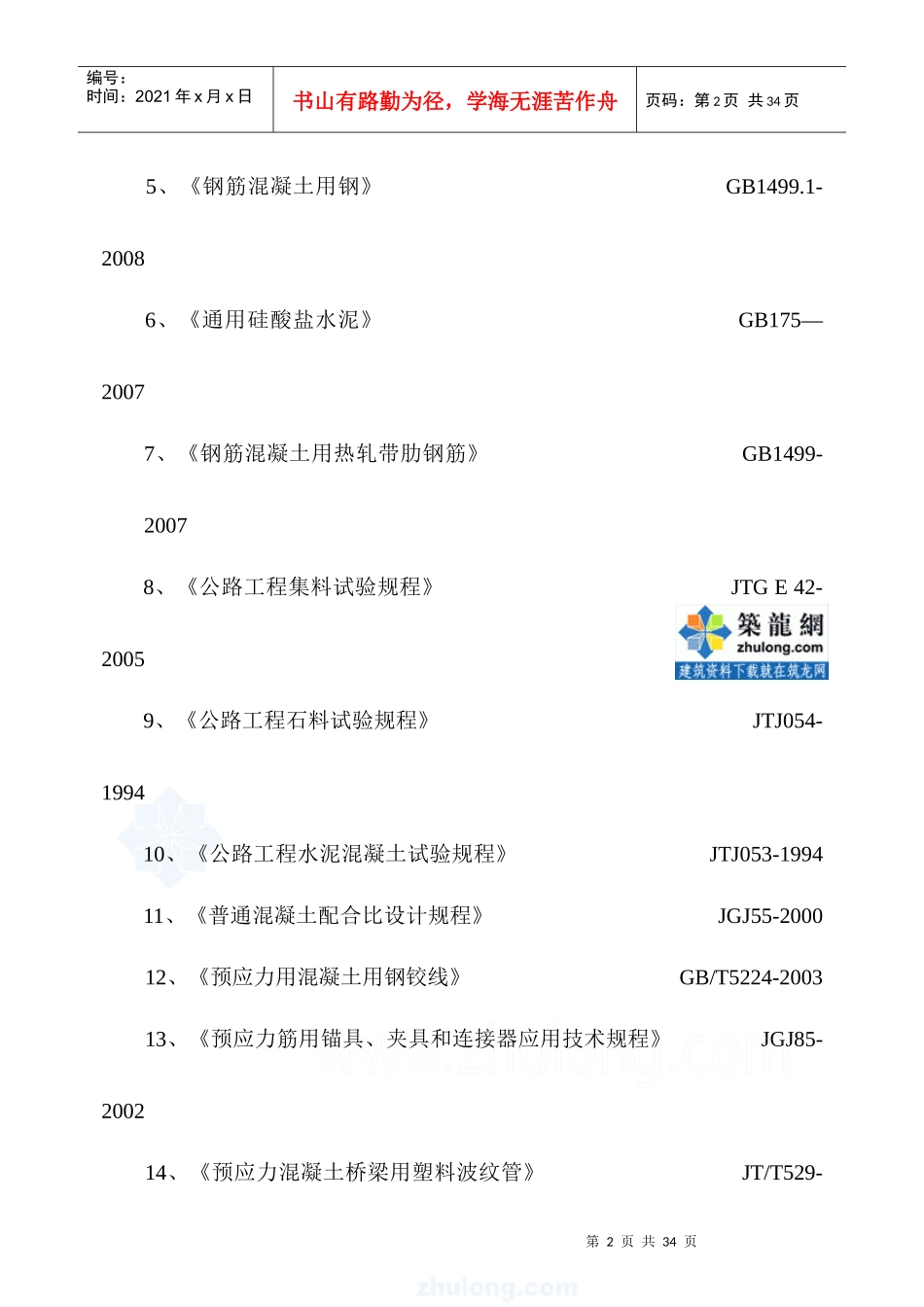

盖梁施工方案编制：日期：年月日审核：日期：年月日盖梁施工方案盖梁施工方案一、工程概况高架桥采用分幅式结构,上跨XXXX大街，南幅29跨，北幅31跨。北幅桥结构长1030.92m，南幅桥结构长975.272m，单幅标准桥宽为13.25m，单向三车道。北幅桥主跨采用了42＋65＋42钢结构连续箱梁，南幅桥主跨采用49.116＋65＋49.116钢结构连续箱梁，余跨均采用424片长31m左右和8片37m后张法预应力T梁结构，317根1.2m和6根2m钻孔灌注桩基础，58处承台、独立式墩柱和预应力倒T型盖梁，4座重力式U型桥台。主要结构型式及主要工程量表1序号盖梁型式墩号混凝土（m3）钢筋(kg)钢绞线(kg)锚具(套)-7-91I型南北幅1#~12#、17#~28#1019685.81085.6654Ix型北幅fR1、R010911297.61085.66542J型南北幅13#、16#106.914909.21219.4393L型南北幅14#、15#42.94251.2二、编制依据1、《公路工程技术标准》JTGB01-20032、《公路桥涵施工技术规范》JTJ041-20003、《高速公路交通安全设施设计及施工技术规范》JTGD80-20064、《公路工程质量检验评定标准》JTJF80/1-2004第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页5、《钢筋混凝土用钢》GB1499.1-20086、《通用硅酸盐水泥》GB175—20077、《钢筋混凝土用热轧带肋钢筋》GB1499-20078、《公路工程集料试验规程》JTGE42-20059、《公路工程石料试验规程》JTJ054-199410、《公路工程水泥混凝土试验规程》JTJ053-199411、《普通混凝土配合比设计规程》JGJ55-200012、《预应力用混凝土用钢铰线》GB/T5224-200313、《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-200214、《预应力混凝土桥梁用塑料波纹管》JT/T529-第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页200415、《钢结构设计规范》GB50017-200316、《建筑施工碗扣式脚手架安全技术规范》JGJ166—200817、石家庄市二环快速路提升工程体育北大街高架桥设计施工图(第一批、第二批)及设计变更图三、主要施工计划盖梁施工工期为xx日—xx日，共24天。四、主要施工方案盖梁施工工艺流程图见图2。1、支架施工支架采用碗扣架，I型、Ix型和J型盖梁支架间距为60cm×90cm，步距根据梁体重量采用60cm，L型盖梁采用120cm，并设剪刀撑。支架计算见附表1。盖梁支架示意图见附图1。平整场地并压实，然后放出支架位置，相应铺设15×15cm方木，其上第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页支立支架。经测量确定高程，利用可调支撑调节高度，并在其上铺设1层15×15cm方木和1层10×10cm。其高程符合设计要求后，测量放线，定出盖梁轴线，铺设底模。2、模板制作、安装盖梁底模采用竹胶板和钢模板（I型10套），侧模及端模采用定型加工的钢模板，I型、J型盖梁模板加工8套、L型盖梁模板加工2套。底模与侧图2盖梁施工工艺流程图第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页模、底模与端模交接处贴海棉条，以防止漏浆。模板的拼装与安装均使用吊车配合进行。盖梁模板加固采用上下各设置一道φ16mm对拉螺栓，间距按第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页60cm布置，第一道设置在盖梁底部，第二道设置在盖梁顶部。模板加固完毕后及时进行校核，测量模板轴线、高程、垂直度。脱模剂采用柴、机油混合物，以保持混凝土表面光洁度。3、钢筋加工及绑扎盖梁钢筋由钢筋加工场地集中下料，加工成半成品，运至施工现场进行绑扎。在地面上放样，将主筋焊接成型，并将箍筋绑扎完成，经检验合格后用吊车将盖梁钢筋吊置已提前铺设完毕的盖梁底摸板上。骨架吊装时，因本身长度较长，自身刚度较差，起吊易变形，因此采用型钢对骨架进行加固，同时对骨架局部易变形处设置临时支杆。起吊时，骨架两端各拉一根缆风绳，以防在空中转动，影响就位。骨架下面及侧面设塑料垫块，以保证混凝土保护层的厚度。钢筋绑扎完毕，进行隐蔽工程验收。验收合格后，进行下道工序施工。4、波纹管、钢绞线以及锚垫板...
