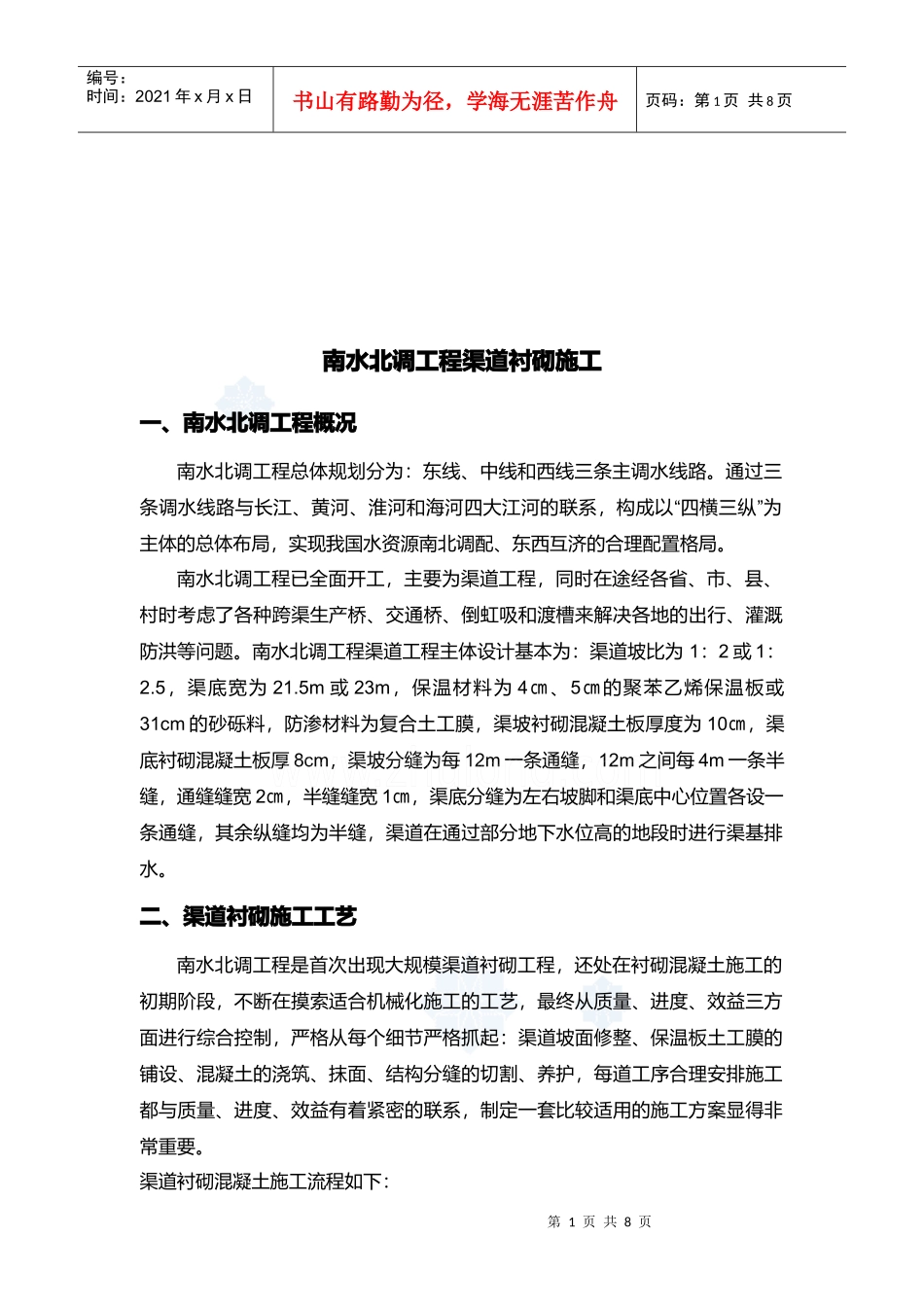

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页南水北调工程渠道衬砌施工一、南水北调工程概况南水北调工程总体规划分为：东线、中线和西线三条主调水线路。通过三“”条调水线路与长江、黄河、淮河和海河四大江河的联系，构成以四横三纵为主体的总体布局，实现我国水资源南北调配、东西互济的合理配置格局。南水北调工程已全面开工，主要为渠道工程，同时在途经各省、市、县、村时考虑了各种跨渠生产桥、交通桥、倒虹吸和渡槽来解决各地的出行、灌溉防洪等问题。南水北调工程渠道工程主体设计基本为：渠道坡比为1：2或1：2.5，渠底宽为21.5m或23m，保温材料为4㎝、5㎝的聚苯乙烯保温板或31cm的砂砾料，防渗材料为复合土工膜，渠坡衬砌混凝土板厚度为10㎝，渠底衬砌混凝土板厚8cm，渠坡分缝为每12m一条通缝，12m之间每4m一条半缝，通缝缝宽2㎝，半缝缝宽1㎝，渠底分缝为左右坡脚和渠底中心位置各设一条通缝，其余纵缝均为半缝，渠道在通过部分地下水位高的地段时进行渠基排水。二、渠道衬砌施工工艺南水北调工程是首次出现大规模渠道衬砌工程，还处在衬砌混凝土施工的初期阶段，不断在摸索适合机械化施工的工艺，最终从质量、进度、效益三方面进行综合控制，严格从每个细节严格抓起：渠道坡面修整、保温板土工膜的铺设、混凝土的浇筑、抹面、结构分缝的切割、养护，每道工序合理安排施工都与质量、进度、效益有着紧密的联系，制定一套比较适用的施工方案显得非常重要。渠道衬砌混凝土施工流程如下：第2页共8页第1页共8页机械修整基面渠道土方开挖人工修整基面保温板铺设或砂砾料铺设养护（２８d）切缝养护（１-2d）复合土工膜铺设复合土工膜焊接衬砌混凝土施工编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页渠道衬砌混凝土施工流程图从施工流程图中来看，渠道衬砌混凝土施工同一般混凝土施工没有太大的区别，对于施工单位来说，最主要就是从控制混凝土的质量、施工进度和成本控制三方面进行考虑。1、渠道坡面的修整渠道坡面修整分两步进行，第一步：机械设备先进行修整，不能破坏原土基础。机械设备修坡时先对坡面进行测量放样，并安排人工隔5～10m的距离第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页按照设计边线预留5～10cm的保护层进行抽槽，方便设备工作时能很好的控制其尺寸。设备根据人工抽的沟槽进行修坡，很好的控制了超欠挖现象，给后期人工修坡减少了很多工作量。第二步：人工进行坡面修整，人工修坡只需根据测量放样单进行加密控制坡顶高程、坡面高程、平整度和渠底的开挖高程。三道工序中最主要，也是将来渠道衬砌混凝土的关键一个环节就是坡面的超欠挖现象的控制，这就要求测量放样时特别要仔细，给现场施工人员出具的放样单要准确无误，现场施工人员在根据测量放样单加密控制，加密采用网格挂线法进行，修坡时随时对超欠挖进行修补，将平整度控制在±5mm，使用2m靠尺进行检查。2、保温板的铺设坡面施工完成后，进行保温板的施工，铺设之前先对坡面再次进行检查，若发现平整度较差的断面，用细砂或砂土填平，填平的方法是用2m的刮刚将铺洒到坡面的砂土或细砂找平，保证保温板和坡面紧密接触。保温板的尺寸一般为3.13×2.24m，在铺设保温板时有的部位需要裁断，尤其是渠道底部的齿槽部分为异型尺寸，保温板的切割采用最简单、快捷、经济的办法进行，主要工具为：裁纸刀、2m木尺、钢卷尺。保温板采用竹纤固定。在铺板时要注意板与板之间、板与坡面基础之间紧密结合，这样对衬砌混凝土的施工质量有保障，位置放好后用竹纤从板上面钉入，铺好的板上面严禁穿带钉鞋行走，以免损坏板的表面。铺板完成后、铺设复合土工膜之前同样要对保温板的接缝、平整度进行检查，平整度控制在±5mm，使用2m靠尺进行检查，接缝控制在0～－2mm。3、复合土工膜的铺设复合土工膜施工之前首先要对复合土工膜的焊接工艺进行试验，抗拉强度至少不能低于母材的80％，从试验得出适应与现场实际操作、施工的一些技术参数。复合土工膜材料尺寸为5.5m×50m，其作用主要是防水，为使土...
