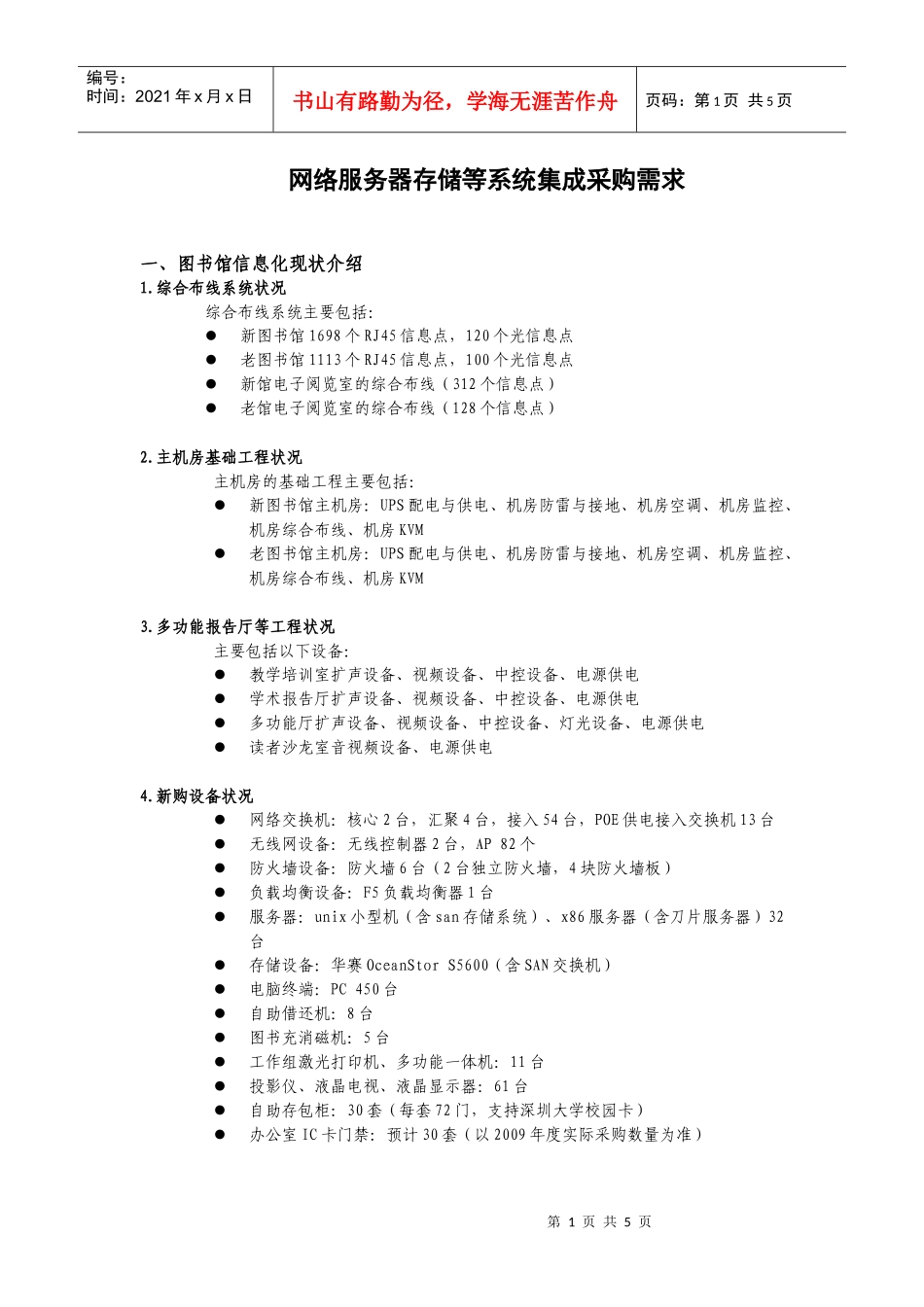

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页网络服务器存储等系统集成采购需求一、图书馆信息化现状介绍1.综合布线系统状况综合布线系统主要包括：新图书馆1698个RJ45信息点，120个光信息点老图书馆1113个RJ45信息点，100个光信息点新馆电子阅览室的综合布线（312个信息点）老馆电子阅览室的综合布线（128个信息点）2.主机房基础工程状况主机房的基础工程主要包括：新图书馆主机房：UPS配电与供电、机房防雷与接地、机房空调、机房监控、机房综合布线、机房KVM老图书馆主机房：UPS配电与供电、机房防雷与接地、机房空调、机房监控、机房综合布线、机房KVM3.多功能报告厅等工程状况主要包括以下设备：教学培训室扩声设备、视频设备、中控设备、电源供电学术报告厅扩声设备、视频设备、中控设备、电源供电多功能厅扩声设备、视频设备、中控设备、灯光设备、电源供电读者沙龙室音视频设备、电源供电4.新购设备状况网络交换机：核心2台，汇聚4台，接入54台，POE供电接入交换机13台无线网设备：无线控制器2台，AP82个防火墙设备：防火墙6台（2台独立防火墙，4块防火墙板）负载均衡设备：F5负载均衡器1台服务器：unix小型机（含san存储系统）、x86服务器（含刀片服务器）32台存储设备：华赛OceanStorS5600（含SAN交换机）电脑终端：PC450台自助借还机：8台图书充消磁机：5台工作组激光打印机、多功能一体机：11台投影仪、液晶电视、液晶显示器：61台自助存包柜：30套（每套72门，支持深圳大学校园卡）办公室IC卡门禁：预计30套（以2009年度实际采购数量为准）第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页5.网络系统状况核心交换设备采用两台H3CS9508交换机。两台核心交换机之间采用万兆端口聚合链路连接，形成互为备份、负载均衡的网络核心交换体系，避免因单点故障导致网络瘫痪，保证在任何一台核心交换机损坏的情况下网络仍可以正常工作。汇聚层交换设备采用4台H3CS7506交换机，通过图书馆的单模光纤布线系统连接各层配线柜中的接入交换机。用户接入交换设备采用H3CS5100-48P-EI以太网交换机，通过单模光纤模块分别连接汇聚层交换机。无线局域网覆盖方面，在阅览大厅、阅览室、会议室等人员密度较大、移动频繁、而又不方便布线的区域，使用无线以太网方式进行网络覆盖。采用2台H3CEWP-WX6103-128无线控制器、82台WA2210-AGAP及13台S5500-28C-PWR-SI-POE交换机，提供业界领先的覆盖距离和强大的接收灵敏度，支持大用户数量的网络接入。网络拓扑如下：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页6.数据存储系统状况在图书馆信息中心机房，基于2台SAN光纤存储交换机、2台以太网交换机、1台SAN磁盘存储系统结合现有的服务器及核心网络设备，构建一个新的SAN网络；采用FC-SAN与IP-SAN混合架构构建深圳大学图书馆的SAN存储网络；在FC-SAN中，每台主机上通过2块HBA卡分别和2台SAN光纤存储交换机相连，存储系统主备控制器分别和两台SAN光纤存储交换机分别相连，通过路径冗余实现高可靠性的FC-SAN网络；在IP-SAN中，每台主机上通过以太网卡（或iSCSI网卡）分别和2台以太网交换机相连，存储系统主备控制器分别和两台以太网交换机分别相连，通过路径冗余实现高可靠性的IP-SAN网络；SAN存储网络拓扑如下：二、采购范围系统集成服务供应商根据技术需求和服务需求的要求，完成下列事项，所需费用全部计入投标价格，采购单位不另付费。1、配合业主单位、监理方、设备供应商等各方进行系统集成工作，负责对深圳大学图书馆的计算机系统、网络布线与设备、存储设备、网络安全设备、机房设备、视听设备、图书专用设备等进行系统集成服务工作。2、提供所需测试设备和测试环境，对深圳大学图书馆的以下采购项目提供验收测试，以确保符合各次招标要求，并能正常工作：第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页（1）综合布线系统测试项目...
