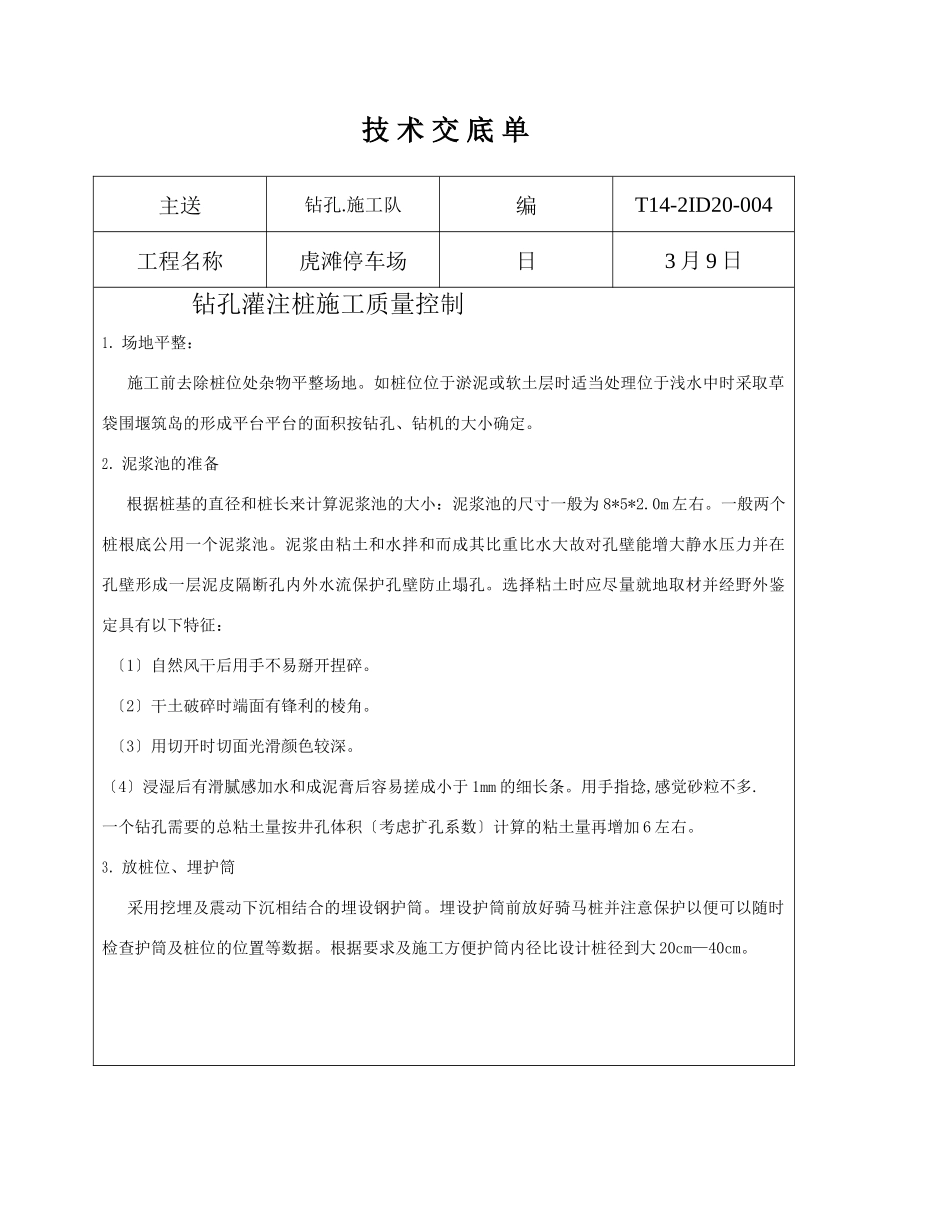

技术交底单主送钻孔.施工队编T14-2ID20-004工程名称虎滩停车场日3月9日钻孔灌注桩施工质量控制1．场地平整：施工前去除桩位处杂物平整场地。如桩位位于淤泥或软土层时适当处理位于浅水中时采取草袋围堰筑岛的形成平台平台的面积按钻孔、钻机的大小确定。2．泥浆池的准备根据桩基的直径和桩长来计算泥浆池的大小：泥浆池的尺寸一般为8*5*2.0m左右。一般两个桩根底公用一个泥浆池。泥浆由粘土和水拌和而成其比重比水大故对孔壁能增大静水压力并在孔壁形成一层泥皮隔断孔内外水流保护孔壁防止塌孔。选择粘土时应尽量就地取材并经野外鉴定具有以下特征：〔1〕自然风干后用手不易掰开捏碎。〔2〕干土破碎时端面有锋利的棱角。〔3〕用切开时切面光滑颜色较深。〔4〕浸湿后有滑腻感加水和成泥膏后容易搓成小于1mm的细长条。用手指捻,感觉砂粒不多.一个钻孔需要的总粘土量按井孔体积〔考虑扩孔系数〕计算的粘土量再增加6左右。3．放桩位、埋护筒采用挖埋及震动下沉相结合的埋设钢护筒。埋设护筒前放好骑马桩并注意保护以便可以随时检查护筒及桩位的位置等数据。根据要求及施工方便护筒内径比设计桩径到大20cm—40cm。技术交底单主送钻孔施工队编T14-2ID20-004工程名称虎滩停车场日3月9日钻孔灌注桩施工质量控制埋设护筒时护筒中心轴线应对正测量标定的桩位中心其偏向不得大于5厘米；并严格保持护筒的竖直位置。护筒高出地面0.3M护筒四周用粘土夯实。护筒埋设完成后将钻机底部处夯实使钻机置于坚实的土层上钻机就位后钻头准确对准桩位。4．冲击钻孔主要工序及考前须知4.1冲击钻孔为防止冲击震动使相邻孔壁坍塌或影响邻孔刚灌注的砼凝固应待邻孔砼灌注完毕一般经24小时〔或强度到达2.5MPa〕后方可开钻,并采用对角施钻.4.2开孔阶段：用十字形钻头钻孔时开孔前应在孔内多放一些粘土并加适量粒径不大于15CM的片石顶部抛平用低冲程冲砸〔简易钻机冲程0.5～1.0M〕泥浆比重1.4-1.6左右钻进0.5M～1.0M再回填粘土〔如地表为砂土第二次宜回填1：1的粘土和碎石；如为软土和粉砂即回填粘土和粒径不大于15CM的片石。〕继续以低冲程冲砸。如此反复两三次必要时多重复几次。假设使用一字形和形钻头钻孔前宜先注入泥浆。4.3升降钻头时须平稳钻头提出井口时要防止撞碰护筒、孔壁、挂钩和护筒底部。4.4钻孔作业分班连续进展经常对钻孔泥浆进展试验不符合要求时随时改正经常注意土层变化在土层变化处均应取渣判明土层并填入记录中与地质图核对。冲击钻机使用实心钻头时孔底泥浆比重不宜大于：砂粘土1.3；大漂石、卵石1.4；岩石1.2。：技术交底单主送钻孔施工队编T14-2ID20-004工程名称虎滩停车场日3月9日钻孔灌注桩施工质量控制4.5如发现有失水现象护筒内水位缓慢下降应补水投粘土。如泥浆太稠进展缓慢时应抽碴换浆。开孔时为了使钻碴泥浆尽量挤入孔壁一般不抽碴。待冲砸至护筒下3-4M时〔钻头顶在护筒下超过1M时〕方可加高冲程正常冲进。4-5M后方可勤抽碴。钻进时随时注意保持孔位正确。4.6钻孔时要钢丝绳回弹和回转情况耳听冲击声音借以判断孔底情况。要掌握少松绳的原那么松多了会减低冲程过于松少了犹如落空锤损坏机具。松软地层时一般每次松绳5-8CM均匀坚硬土层3-5CM。4.7冲击过程中勤抽渣勤检查钢丝绳和钻头磨损情况及转向装置是否灵敏预防发生平安质量事故。4.8在不同的地层中采用不同的冲程：〔1〕粘性土、风化岩、砂砾石及含砂量较多的卵石层宜用中低冲程简易钻机冲程1-2米。〔2〕砂卵石层宜用中等冲程简易钻机冲程2-3米。〔3〕基岩、漂石和坚硬实的卵石层宜用高冲程简易钻机冲程3-5米不得超过6米。〔4〕流砂和淤泥层及时投入粘土和小片石。低冲程冲进必要时反复冲砸。〔5〕砂砾层与岩层变化处为防止偏孔用低冲程。〔6〕抽渣或停钻后再钻时简易钻机应低冲程逐渐加高到正常冲程。：技术交底单主送钻孔施工队编T14-2ID20-004工程名称虎滩停车场日3月9日钻孔灌注桩施工质量控制4.9钻头直径磨损不应超过1.5厘米应经常检查及时用耐磨焊条补焊。并常备两个钻头轮换使用、修补。为防止卡钻一次补焊不易过多且补焊后在原孔使用时宜先用低冲程冲击一段时间方可用较高冲程钻进。4.10当孔内泥浆含渣量增大钻进速度...
