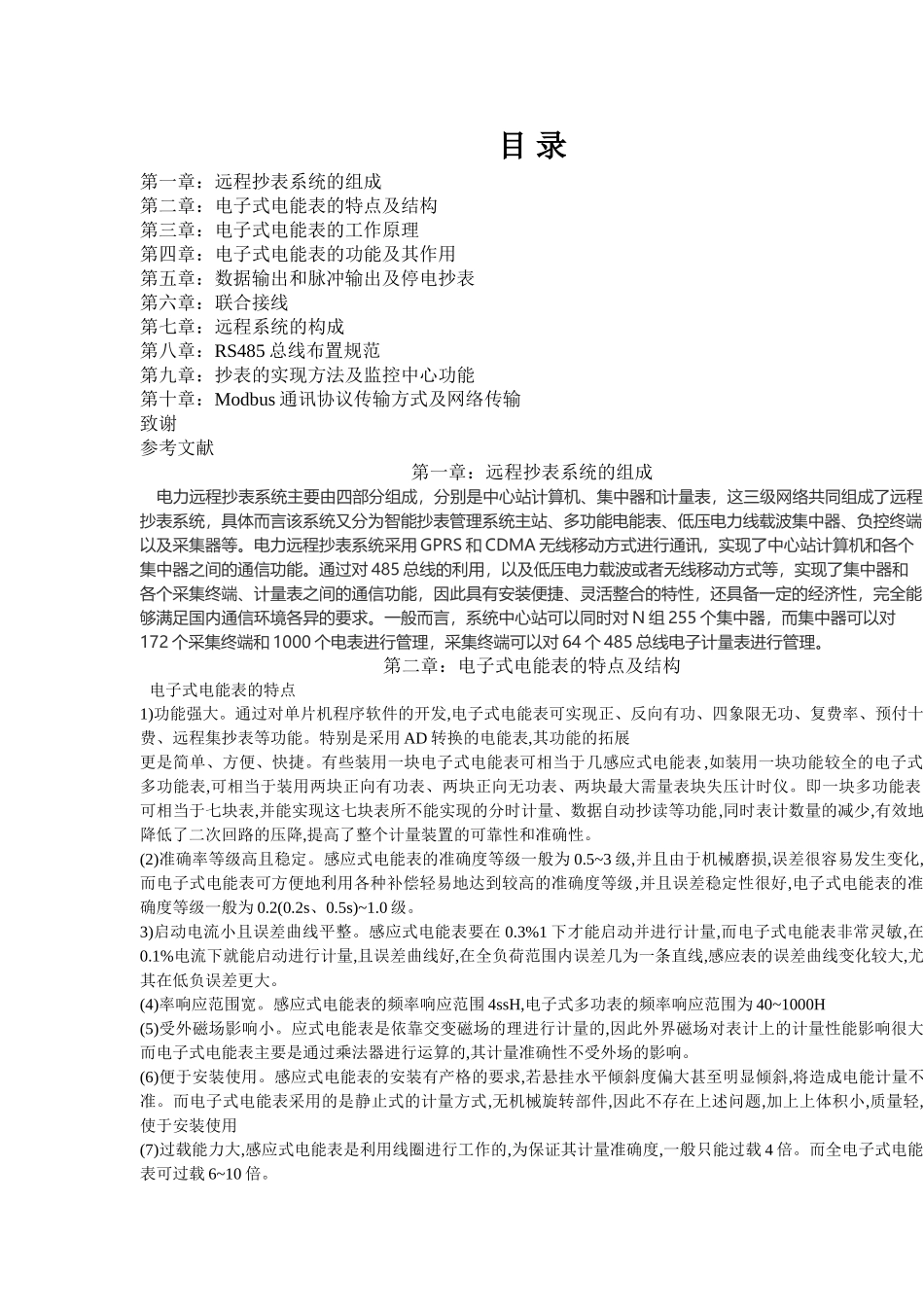

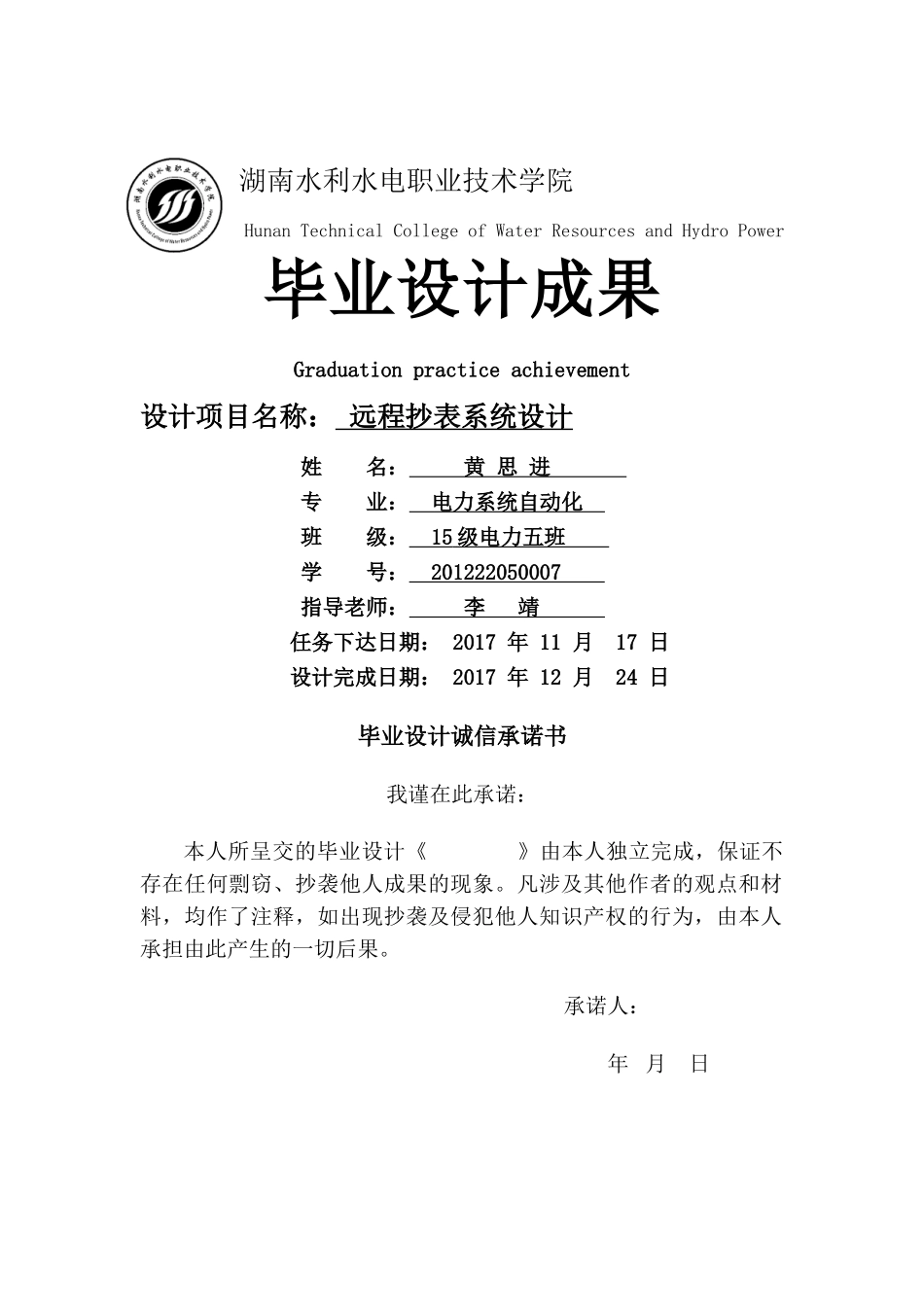

湖南水利水电职业技术学院HunanTechnicalCollegeofWaterResourcesandHydroPower毕业设计成果Graduationpracticeachievement设计项目名称：远程抄表系统设计姓名：黄思进专业：电力系统自动化班级：15级电力五班学号：201222050007指导老师：李靖任务下达日期：2017年11月17日设计完成日期：2017年12月24日毕业设计诚信承诺书我谨在此承诺：本人所呈交的毕业设计《》由本人独立完成，保证不存在任何剽窃、抄袭他人成果的现象。凡涉及其他作者的观点和材料，均作了注释，如出现抄袭及侵犯他人知识产权的行为，由本人承担由此产生的一切后果。承诺人：年月日目录第一章：远程抄表系统的组成第二章：电子式电能表的特点及结构第三章：电子式电能表的工作原理第四章：电子式电能表的功能及其作用第五章：数据输出和脉冲输出及停电抄表第六章：联合接线第七章：远程系统的构成第八章：RS485总线布置规范第九章：抄表的实现方法及监控中心功能第十章：Modbus通讯协议传输方式及网络传输致谢参考文献第一章：远程抄表系统的组成电力远程抄表系统主要由四部分组成，分别是中心站计算机、集中器和计量表，这三级网络共同组成了远程抄表系统，具体而言该系统又分为智能抄表管理系统主站、多功能电能表、低压电力线载波集中器、负控终端以及采集器等。电力远程抄表系统采用GPRS和CDMA无线移动方式进行通讯，实现了中心站计算机和各个集中器之间的通信功能。通过对485总线的利用，以及低压电力载波或者无线移动方式等，实现了集中器和各个采集终端、计量表之间的通信功能，因此具有安装便捷、灵活整合的特性，还具备一定的经济性，完全能够满足国内通信环境各异的要求。一般而言，系统中心站可以同时对N组255个集中器，而集中器可以对172个采集终端和1000个电表进行管理，采集终端可以对64个485总线电子计量表进行管理。第二章：电子式电能表的特点及结构电子式电能表的特点1)功能强大。通过对单片机程序软件的开发,电子式电能表可实现正、反向有功、四象限无功、复费率、预付十费、远程集抄表等功能。特别是采用AD转换的电能表,其功能的拓展更是简单、方便、快捷。有些装用一块电子式电能表可相当于几感应式电能表,如装用一块功能较全的电子式多功能表,可相当于装用两块正向有功表、两块正向无功表、两块最大需量表块失压计时仪。即一块多功能表可相当于七块表,并能实现这七块表所不能实现的分时计量、数据自动抄读等功能,同时表计数量的减少,有效地降低了二次回路的压降,提高了整个计量装置的可靠性和准确性。(2)准确率等级高且稳定。感应式电能表的准确度等级一般为0.5~3级,并且由于机械磨损,误差很容易发生变化,而电子式电能表可方便地利用各种补偿轻易地达到较高的准确度等级,并且误差稳定性很好,电子式电能表的准确度等级一般为0.2(0.2s、0.5s)~1.0级。3)启动电流小且误差曲线平整。感应式电能表要在0.3%1下才能启动并进行计量,而电子式电能表非常灵敏,在0.1%电流下就能启动进行计量,且误差曲线好,在全负荷范围内误差几为一条直线,感应表的误差曲线变化较大,尤其在低负误差更大。(4)率响应范围宽。感应式电能表的频率响应范围4ssH,电子式多功表的频率响应范围为40~1000H(5)受外磁场影响小。应式电能表是依靠交变磁场的理进行计量的,因此外界磁场对表计上的计量性能影响很大。而电子式电能表主要是通过乘法器进行运算的,其计量准确性不受外场的影响。(6)便于安装使用。感应式电能表的安装有产格的要求,若悬挂水平倾斜度偏大甚至明显倾斜,将造成电能计量不准。而电子式电能表采用的是静止式的计量方式,无机械旋转部件,因此不存在上述问题,加上上体积小,质量轻,使于安装使用(7)过载能力大,感应式电能表是利用线圈进行工作的,为保证其计量准确度,一般只能过载4倍。而全电子式电能表可过载6~10倍。(8)防窃电能力更强。窃电是我国城乡用电中一个无法回避的现实问题,感应式电能表防窃电能力较差。而目前较新型的电子式电能表从基本原理上实现了防止常见的窃电行为,可为电力企业减少经济损失但电子式电能表也存在一些弱点(1)维护较复杂,全电子式电能表线路较复杂,维修工作需要具有一定电子技术的专...
