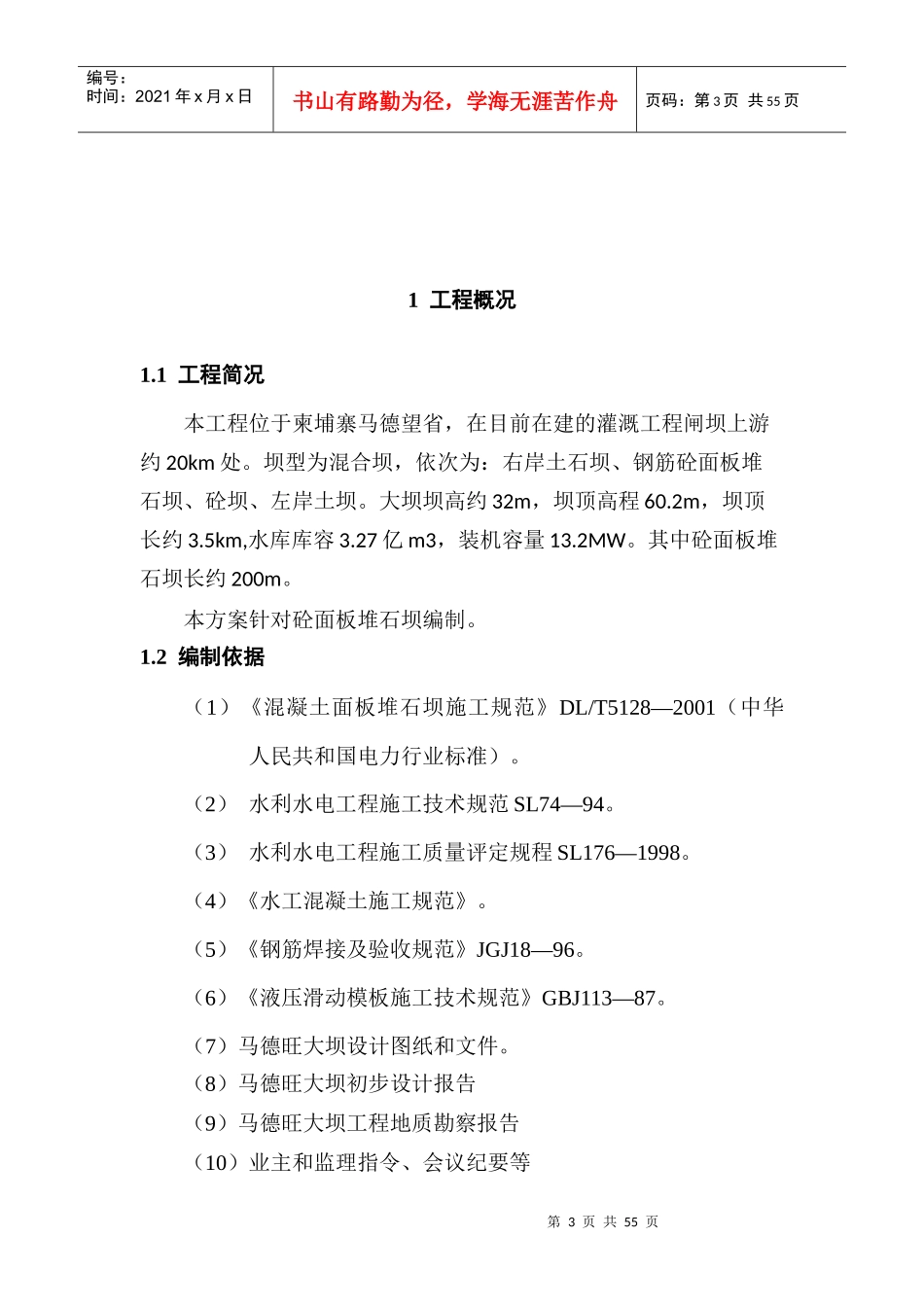

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页马德望多功能水坝发展项目砼面板堆石坝施工方案马德旺多功能水坝发展项目施工项目部二〇一四年一月二十三日第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页批准：审核：校核：编写：第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页1工程概况1.1工程简况本工程位于柬埔寨马德望省，在目前在建的灌溉工程闸坝上游约20km处。坝型为混合坝，依次为：右岸土石坝、钢筋砼面板堆石坝、砼坝、左岸土坝。大坝坝高约32m，坝顶高程60.2m，坝顶长约3.5km,水库库容3.27亿m3，装机容量13.2MW。其中砼面板堆石坝长约200m。本方案针对砼面板堆石坝编制。1.2编制依据（1）《混凝土面板堆石坝施工规范》DL/T5128—2001（中华人民共和国电力行业标准）。（2）水利水电工程施工技术规范SL74—94。（3）水利水电工程施工质量评定规程SL176—1998。（4）《水工混凝土施工规范》。（5）《钢筋焊接及验收规范》JGJ18—96。（6）《液压滑动模板施工技术规范》GBJ113—87。（7）马德旺大坝设计图纸和文件。（8）马德旺大坝初步设计报告（9）马德旺大坝工程地质勘察报告（10）业主和监理指令、会议纪要等第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页1.3施工交通1.3.1对外交通条件马德望水库工程位于柬埔寨西北部马德望市，距马德望市45km，项目区周边有5号、57号公路通过，5号公路是从柬埔寨首都金边（PhnomPenh）经磅清扬市（KompongChhnangCity）、菩萨市（PursatCity）和马德望市，到达柬埔寨和泰国边界的Poipet，最后与泰国的公路相连，对外交通便利。修筑一条主干道约1.9公里，连接57号公路，有利于施工材料、仪表和设备的运输。1.3.2场内交通场内共布置2条公路，与主干道连接，均为双车道，泥结石路面。1号公路通向生活区、2号公路通向钢便桥，直达拌合站，然后分别向上游围堰和下游围堰方向，形成环形公路；环形公路与坝内临时道路连接，形成环形运输路线。1.4工程范围及规模本项目施工范围为桩号：堆石坝桩号：2+316.2-2+497.685，约200m，C25W8砼面板，坝顶设有防浪墙高程为61.55，最大坝高约29.35m。主要工程量主要为：土方开挖方量187547m3，石方开挖方量13084m3，坝体堆石填筑275873m3，干砌石护坡2090m3，过渡料41175m3垫层料19088m3，面板砼6754m3，趾板砼1297m3。第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页2施工计划与施工方法2.1施工计划面板堆石坝施工总进度计划表序号项目名称计划开工时间计划完工时间工期（天）工程量1土方开挖2014.4.42014.4.1815187547m32石方开挖2014.4.192014.4.25713084m33趾板砼2014.4.232014.7.24901300m34固结帷幕灌浆2014.7.252014.8.28353375m5堆石料填筑2014.11.202015.4.2816033.9万m36面板砼2015.11.202016.3.181206754m37干砌石护坡2017.4.222017.6.20602445m32.2面板堆石坝的主要特点与难点面板堆石坝的主要特点是：1.完全避免了使用防渗土料，因此不占耕地；2.坝体采用堆石填筑，分区简单，可全年高速施工；3.防渗体为上游堆石坡面上砼面板，便于检查、维修，受气候影响较小，可用滑模施工；4.边坡较堆石坝更陡，堆石体积约为堆石坝65~70%；5.防渗性能好，即使面板开裂，也可利用垫层、过渡层防渗施工难点是工程量大，而各项目施工作业时相互衔接紧、交叉频繁，对施工的组织管理要求较高；与土坝交接处理难度较大。第6页共55页第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共55页2.3主要项目施工程序、施工方法2.3.1施工准备1.施工图熟悉、地形测量及断面套设、混凝土等各种原材料、配合比、以及施工参数的试验工作并报审。2.风、水、电系统施工及生活用电在升压站靠近上游方向建立发电机房和设置变电器，供应整个施工现场用电与生活用电。施工供风供风的范围主要为趾板开挖，两岸坝肩及坝基开挖，溢洪道基础开挖、厂...
