贵阳站房工程——防火卷帘安装施工方案VIP免费

贵阳站房工程——防火卷帘安装施工方案_第1页

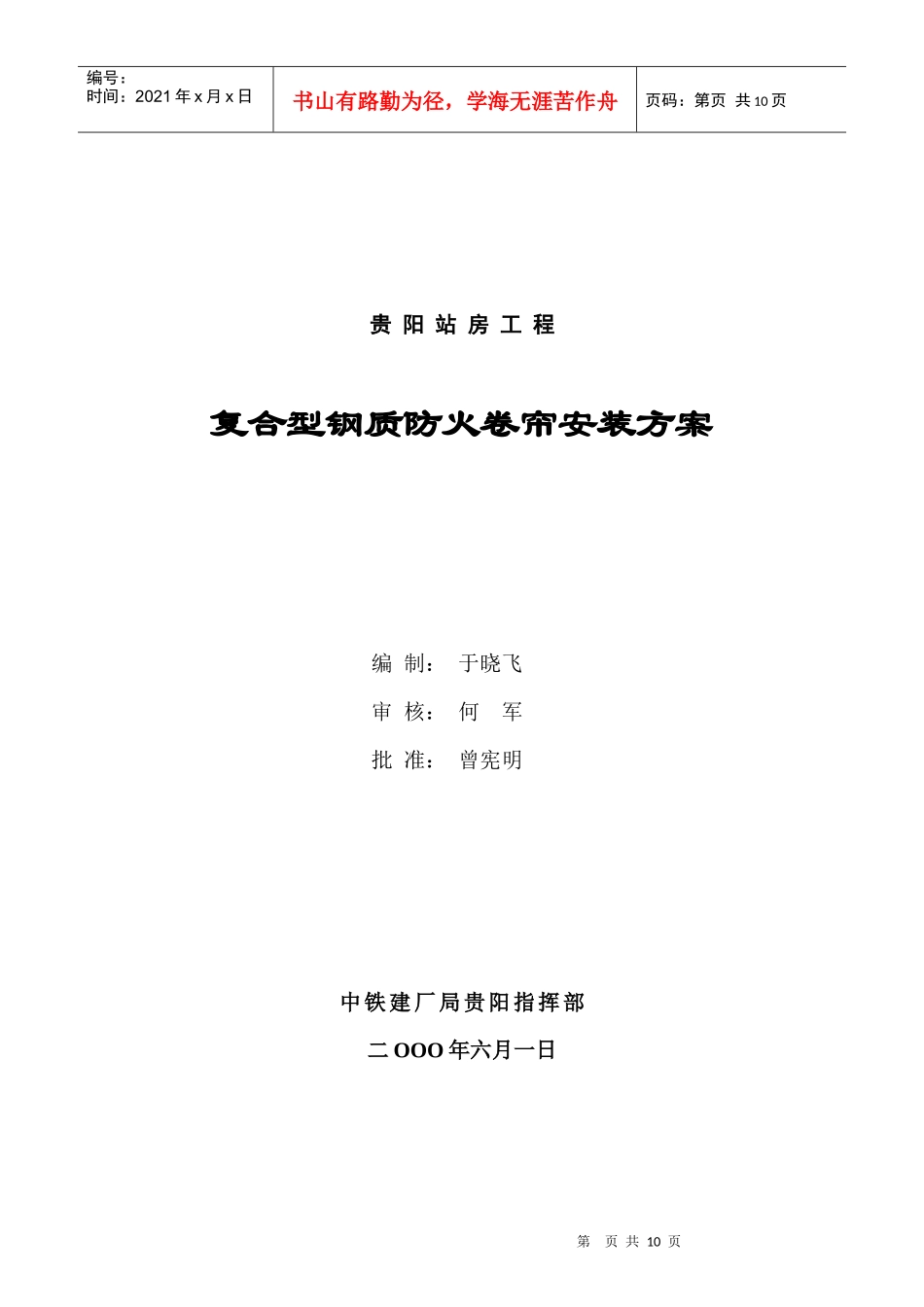

1/10
贵阳站房工程——防火卷帘安装施工方案_第2页

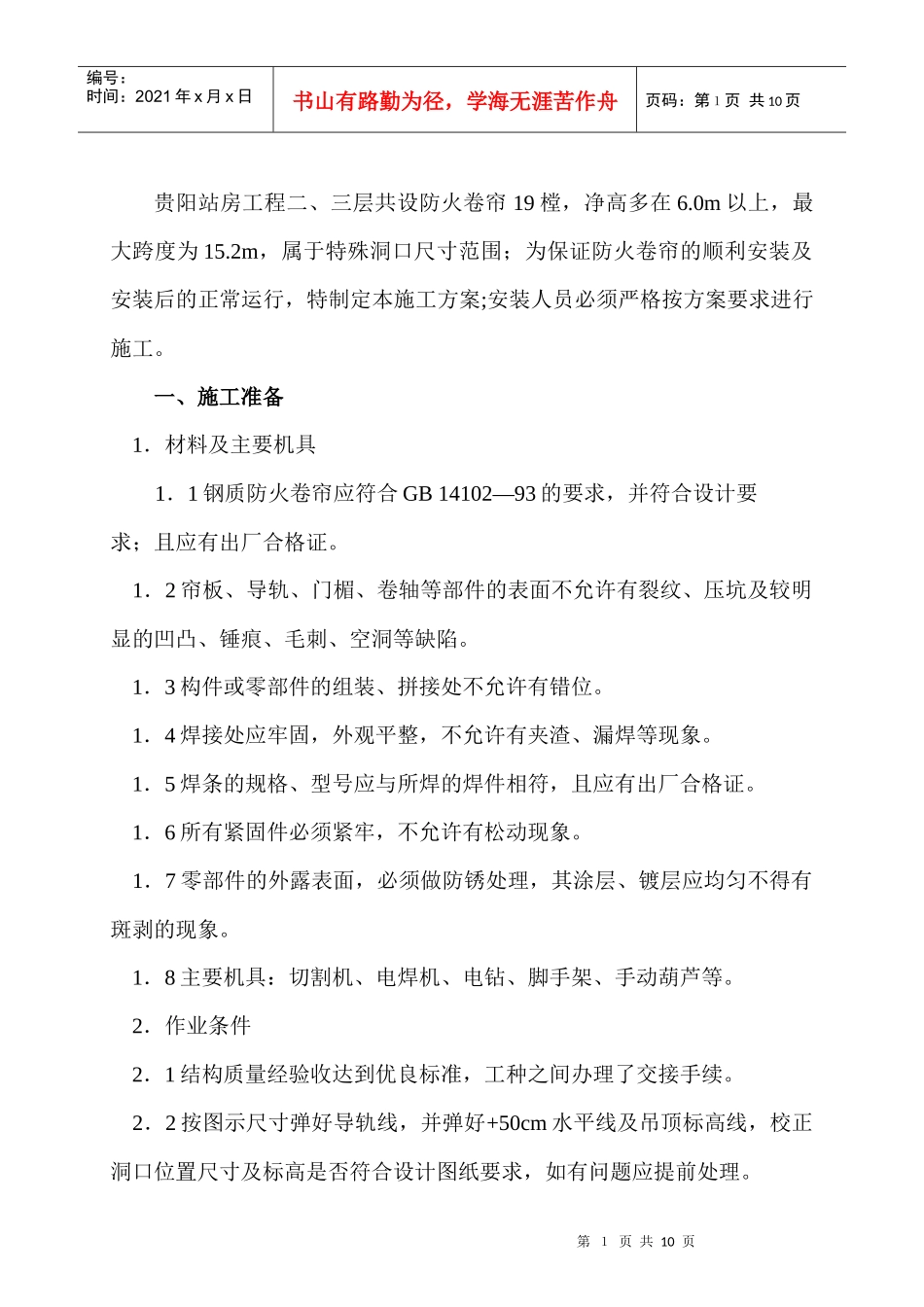

2/10
贵阳站房工程——防火卷帘安装施工方案_第3页

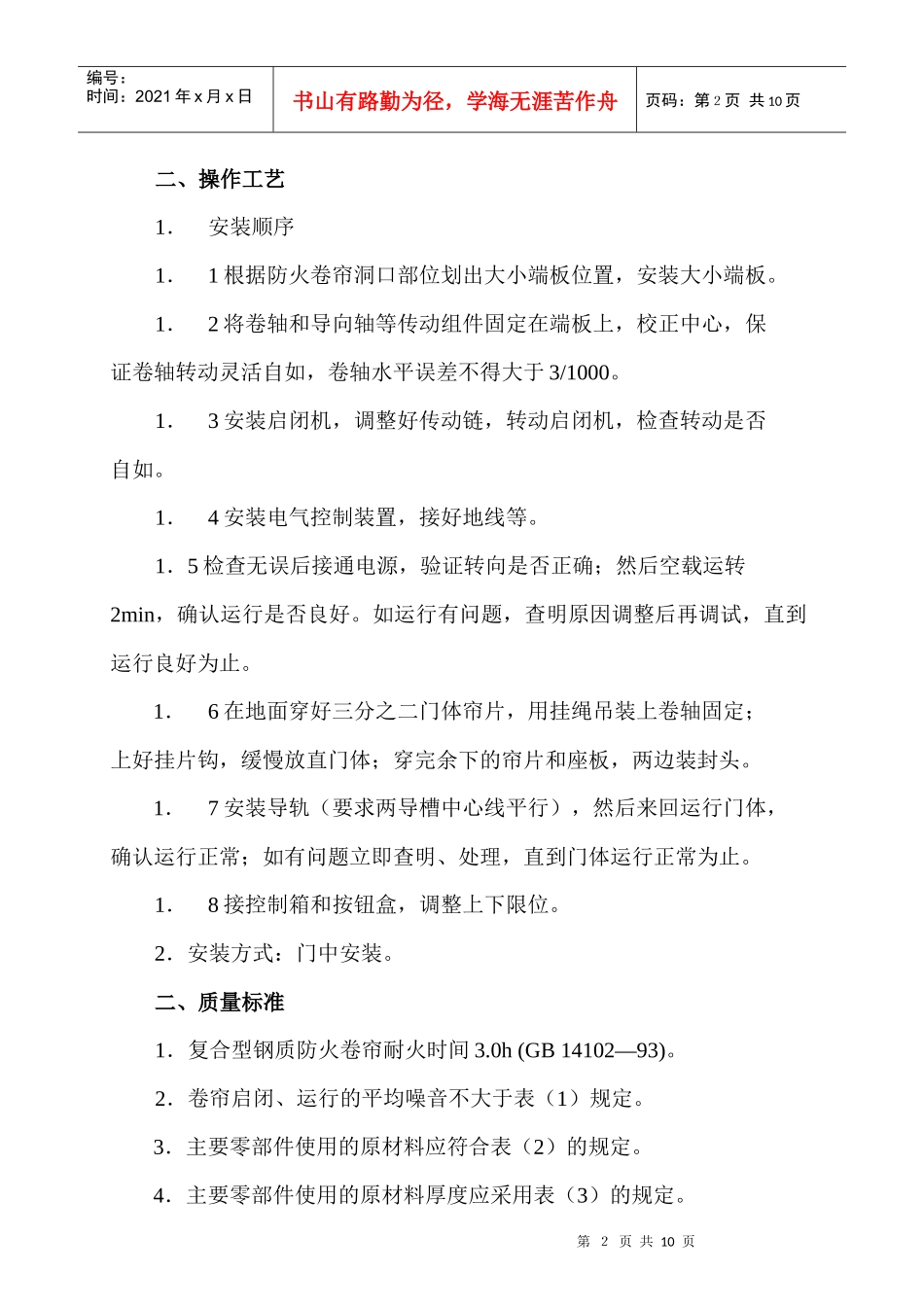

3/10
第页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第页共10页贵阳站房工程复合型钢质防火卷帘安装方案编制:于晓飞审核:何军批准:曾宪明中铁建厂局贵阳指挥部二OOO年六月一日第1页共10页第页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页贵阳站房工程二、三层共设防火卷帘19樘,净高多在6.0m以上,最大跨度为15.2m,属于特殊洞口尺寸范围;为保证防火卷帘的顺利安装及安装后的正常运行,特制定本施工方案;安装人员必须严格按方案要求进行施工。一、施工准备1.材料及主要机具1.1钢质防火卷帘应符合GB14102—93的要求,并符合设计要求;且应有出厂合格证。1.2帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。1.3构件或零部件的组装、拼接处不允许有错位。1.4焊接处应牢固,外观平整,不允许有夹渣、漏焊等现象。1.5焊条的规格、型号应与所焊的焊件相符,且应有出厂合格证。1.6所有紧固件必须紧牢,不允许有松动现象。1.7零部件的外露表面,必须做防锈处理,其涂层、镀层应均匀不得有斑剥的现象。1.8主要机具:切割机、电焊机、电钻、脚手架、手动葫芦等。2.作业条件2.1结构质量经验收达到优良标准,工种之间办理了交接手续。2.2按图示尺寸弹好导轨线,并弹好+50cm水平线及吊顶标高线,校正洞口位置尺寸及标高是否符合设计图纸要求,如有问题应提前处理。第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页二、操作工艺1.安装顺序1.1根据防火卷帘洞口部位划出大小端板位置,安装大小端板。1.2将卷轴和导向轴等传动组件固定在端板上,校正中心,保证卷轴转动灵活自如,卷轴水平误差不得大于3/1000。1.3安装启闭机,调整好传动链,转动启闭机,检查转动是否自如。1.4安装电气控制装置,接好地线等。1.5检查无误后接通电源,验证转向是否正确;然后空载运转2min,确认运行是否良好。如运行有问题,查明原因调整后再调试,直到运行良好为止。1.6在地面穿好三分之二门体帘片,用挂绳吊装上卷轴固定;上好挂片钩,缓慢放直门体;穿完余下的帘片和座板,两边装封头。1.7安装导轨(要求两导槽中心线平行),然后来回运行门体,确认运行正常;如有问题立即查明、处理,直到门体运行正常为止。1.8接控制箱和按钮盒,调整上下限位。2.安装方式:门中安装。二、质量标准1.复合型钢质防火卷帘耐火时间3.0h(GB14102—93)。2.卷帘启闭、运行的平均噪音不大于表(1)规定。3.主要零部件使用的原材料应符合表(2)的规定。4.主要零部件使用的原材料厚度应采用表(3)的规定。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页表(1)注:允许使用性能不低于表列材料的其它种材料。表(3)零部件名称材料厚度,mm帘板1.2~2.0座板≥3.0导轨掩埋型1.5~2.5门楣1.0~2.0箱体0.8~1.05.主要零部件尺寸公差应符合表(4)的规定。表(4)零部件名称图示允许偏差,mm帘板ΔL=4Δb=1Δδ=1导轨掩埋型Δa=2Δb=2卷门机功率W,kW平均噪音,dBW≤0.4≤500.4W≤1.5≤60表(2)零部件名称原材料名称应符合的标准帘板、座板、导轨、门楣、箱体镀锌钢板和钢带GB2518普通碳素结构钢GB700卷轴无缝钢管YB242、YB231支座普通碳素结构钢GB700第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页箱体座板、卷轴、ΔL(ΔL1;ΔL2)=46.帘板6.1邻互锁帘板串接后转动灵活,摆动±90。不允许脱落。6.2帘板两端挡板或防窜机构要装配牢固,装配成卷帘后,帘板窜动量不得大于2mm。6.3帘板要平直,帘板直线度不得大于1.5mm/m,全长直线度不得超过0.12%。6.4帘板装配成卷帘后,不允许有孔洞和缝隙存在。6.5帘板装配成卷帘后,在运行时不得有倾斜,应当平行升降,卷帘的不平直度不大于洞口高度的1/300。7.导轨7.1帘板嵌入导轨的深度应符合表(5)的规定。表(5)洞口宽度B,mm每端嵌入最小长度,mm3000≤B5000505000≤B900060...
