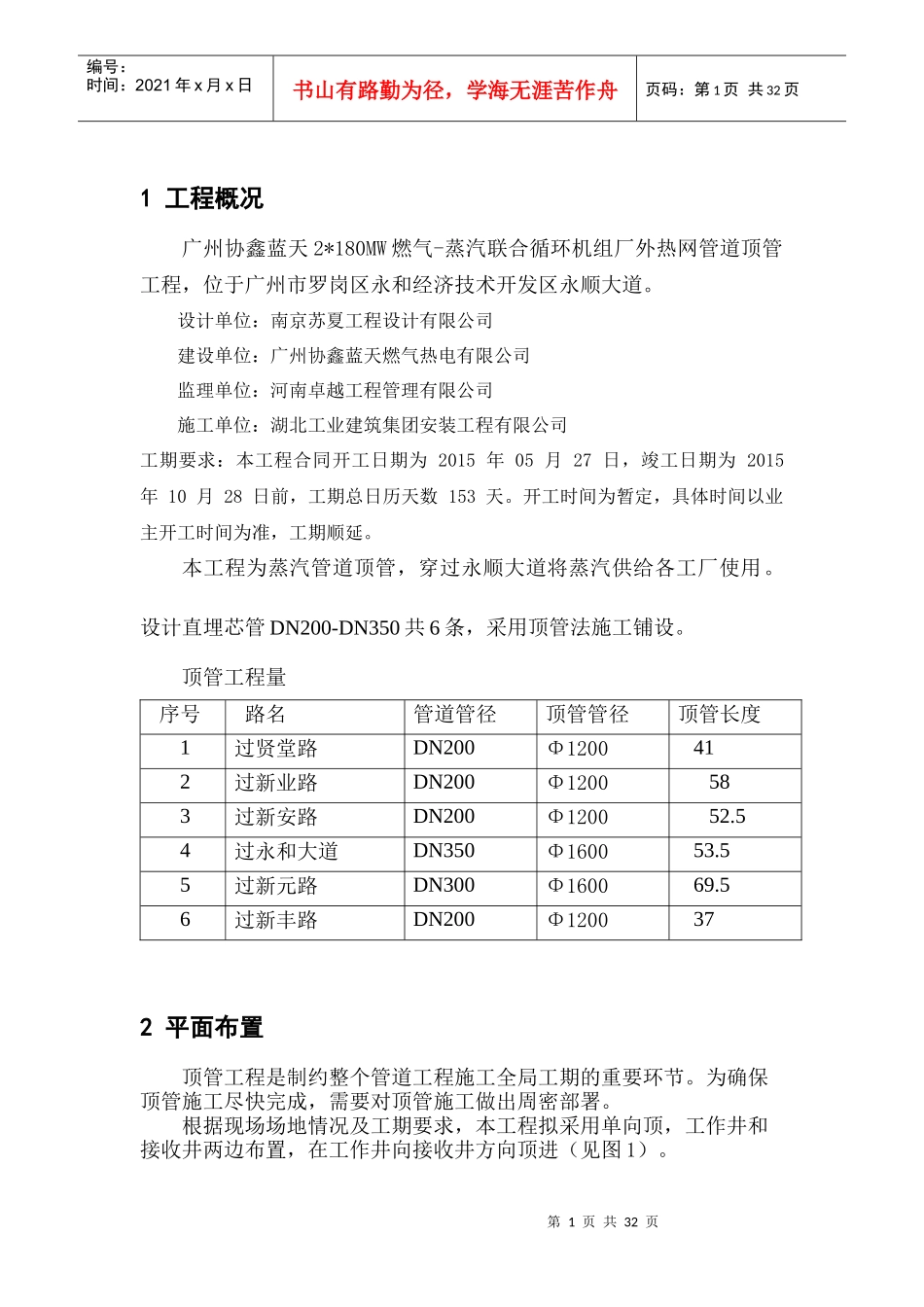

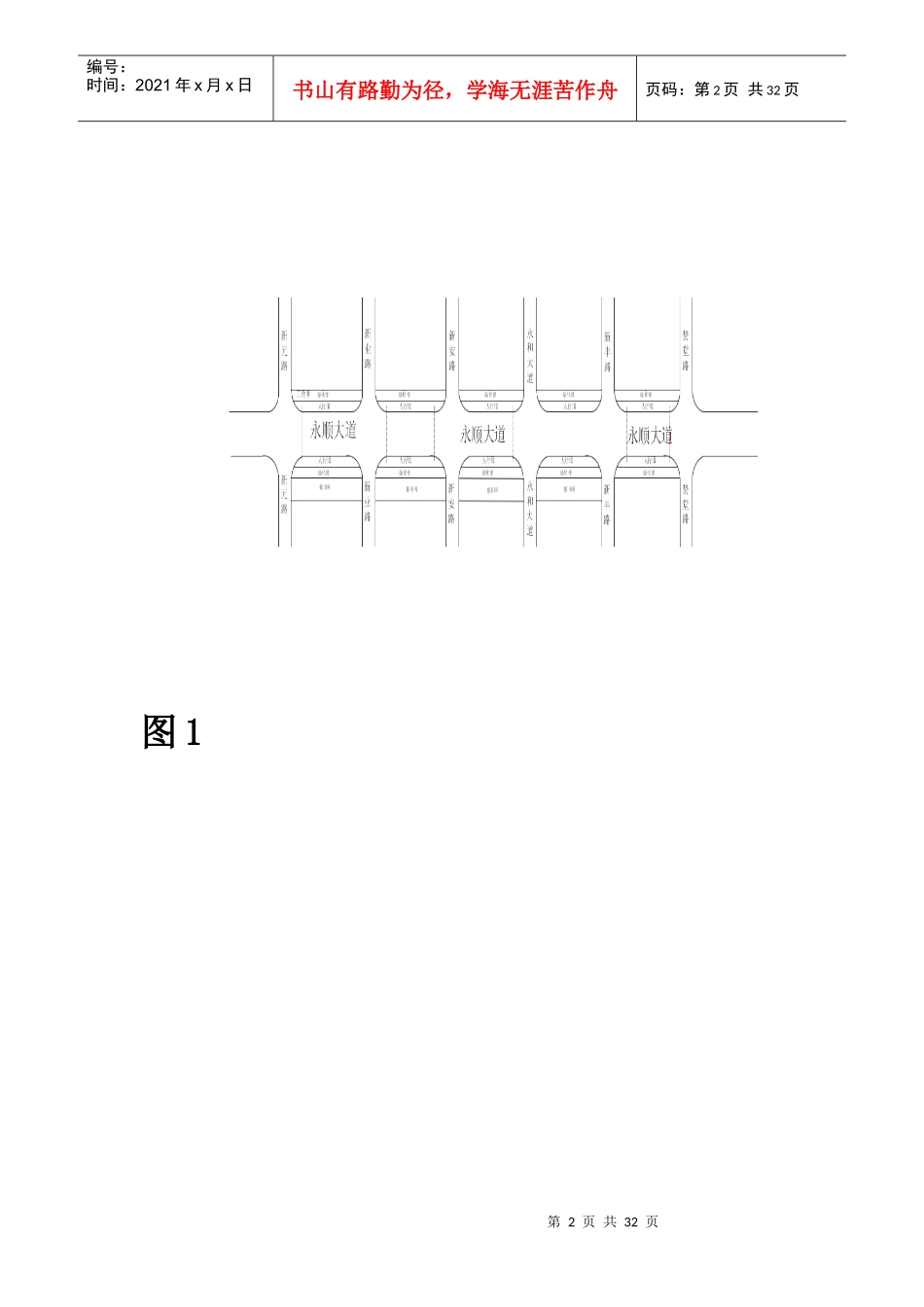

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页1工程概况广州协鑫蓝天2*180MW燃气-蒸汽联合循环机组厂外热网管道顶管工程，位于广州市罗岗区永和经济技术开发区永顺大道。设计单位：南京苏夏工程设计有限公司建设单位：广州协鑫蓝天燃气热电有限公司监理单位：河南卓越工程管理有限公司施工单位：湖北工业建筑集团安装工程有限公司工期要求：本工程合同开工日期为2015年05月27日，竣工日期为2015年10月28日前，工期总日历天数153天。开工时间为暂定，具体时间以业主开工时间为准，工期顺延。本工程为蒸汽管道顶管，穿过永顺大道将蒸汽供给各工厂使用。设计直埋芯管DN200-DN350共6条，采用顶管法施工铺设。顶管工程量序号路名管道管径顶管管径顶管长度1过贤堂路DN200Φ1200412过新业路DN200Φ1200583过新安路DN200Φ120052.54过永和大道DN350Φ160053.55过新元路DN300Φ160069.56过新丰路DN200Φ1200372平面布置顶管工程是制约整个管道工程施工全局工期的重要环节。为确保顶管施工尽快完成，需要对顶管施工做出周密部署。根据现场场地情况及工期要求，本工程拟采用单向顶，工作井和接收井两边布置，在工作井向接收井方向顶进（见图1）。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页图1第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页施工工艺流程如图2《顶管施工工艺流程》图2顶管施工工艺流程图顶管结束后座顶板，千斤顶安装管材运输堆放工作井、接收井施工“三通一平”、周边管线建筑物标志测量放样放样复核工作井设备安装及出洞准备挖土、管内运土、吊放、土方外运下管测量、纠偏下管油缸推进、顶铁吊装出洞取工具管工程开始施工下一节第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页3主要施工方法3.1测量主要仪器6″经纬仪一套，用于顶管工作坑内井位轴线控制及地上已知点坐标复核测及测定井位。S3自动平水准仪一套，用于已知控制点高程复测及顶进作业中高程控制测量。3.2管道顶进施工前的测量工作⑴对已知控制点进行复核测量平面位置的复测：对已知点的平面坐标复核一般用经纬仪进行测量。对已知点的高程复测：高程复测使用S3自动平水准仪，采用附合水准导线的测量方法复测，如导线闭合差不大于±12/L即可使用。⑵管道施工用临时控制点的测定由于已知控制点的位置所限，满足不了施工需要，所以要增加一定数量的临时控制点，以保证施工正常进行。临时控制点的平面坐标及高程测定方法同已知点复核测量相同。3.3管道顶管施工中的测量⑴井位轴线及高程导入工作坑内井位轴线的导入一般在工作坑内已做好轨道枕木基础后进行。根据井位轴线方向，在工作坑上口的轴线方向上适当的位置用经纬仪将地面上轴线投测到工作坑内的混凝土墙及枕木上，不少于3点。这3点即作为管道在顶进中的轴线控制点。工作坑内高程控制点导入采用水准仪导线或支点法，以附近已知水准点为依据，在工作坑上口处测设两点高程，然后用悬挂卷尺法将第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页高程导入工作坑坑底已埋的钢筋，高程点导入不少于2点，以便复核测量。⑵管道顶进中的轴线高程测量首节管道测量要求，在第一节管道安放在轨道上后，在顶进前应对其中心线进行测量，测其是否与井位轴线一致。对首节管道内底端高程进行测量，管道前后高程应符合设计要求，在首节管的轴线高程无误后方可进行顶管作业。首节管顶进施工中，每顶进30cm应对管道的轴线、管内底两端的高程进行复测一次。顶进长度在60cm以内可采用锤球拉线的方法进行测量，要求两锤球间距尽可能拉大，用水平尺测量头一节管前端的中心偏差。当管道顶进超过60cm后，也就是在常规作业时，一般每顶进100cm进行复测一次即可。复测过程中，按规定做好测量各项记录，作为施工人员在作业中纠偏依据，保证管道轴线位及高程符合设计要求。3.4施工测量注意事项⑴在风力超过四级以上严禁进行地面测量施工。⑵测...
