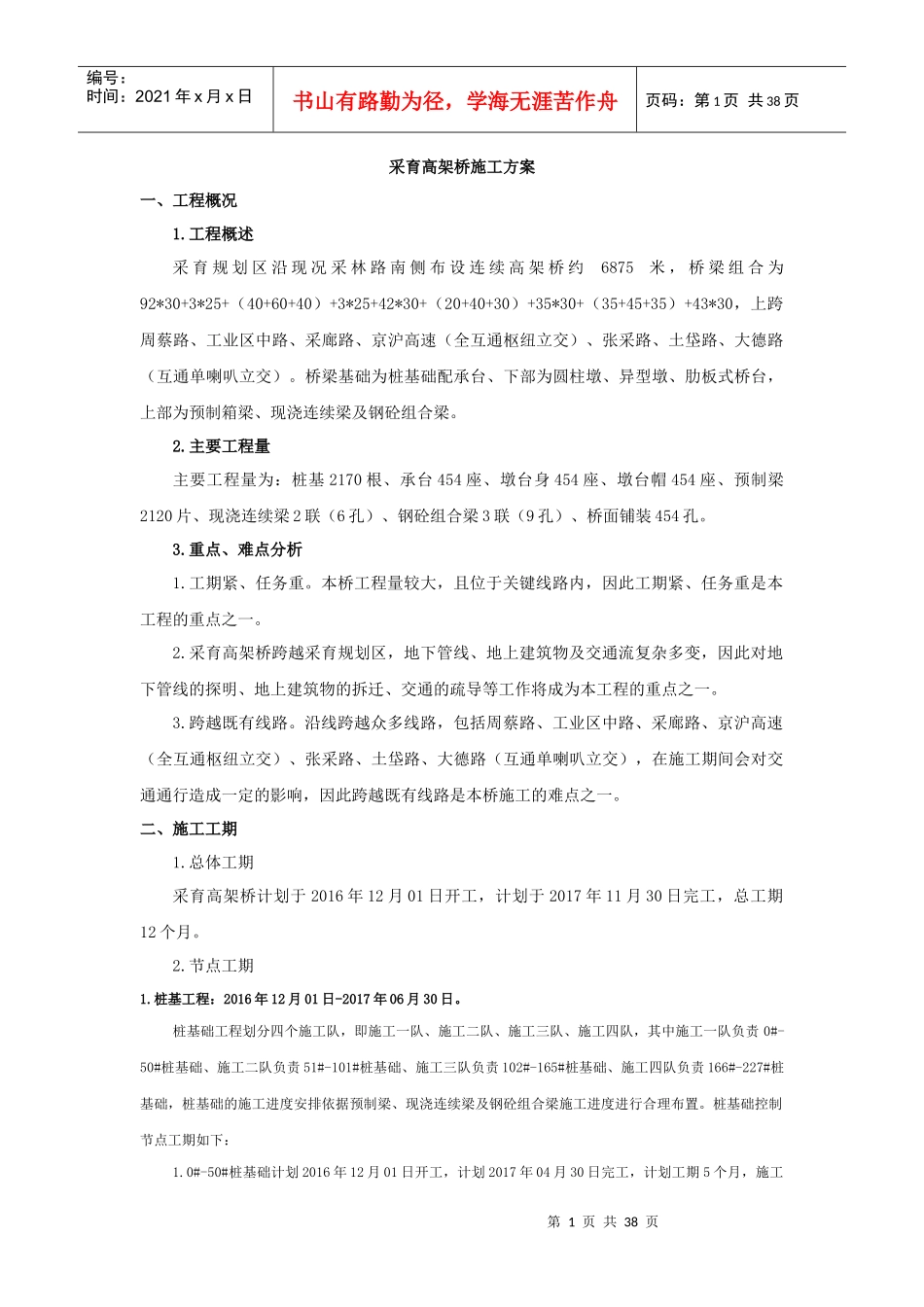

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页采育高架桥施工方案一、工程概况1.工程概述采育规划区沿现况采林路南侧布设连续高架桥约6875米，桥梁组合为92*30+3*25+（40+60+40）+3*25+42*30+（20+40+30）+35*30+（35+45+35）+43*30，上跨周蔡路、工业区中路、采廊路、京沪高速（全互通枢纽立交）、张采路、土垈路、大德路（互通单喇叭立交）。桥梁基础为桩基础配承台、下部为圆柱墩、异型墩、肋板式桥台，上部为预制箱梁、现浇连续梁及钢砼组合梁。2.主要工程量主要工程量为：桩基2170根、承台454座、墩台身454座、墩台帽454座、预制梁2120片、现浇连续梁2联（6孔）、钢砼组合梁3联（9孔）、桥面铺装454孔。3.重点、难点分析1.工期紧、任务重。本桥工程量较大，且位于关键线路内，因此工期紧、任务重是本工程的重点之一。2.采育高架桥跨越采育规划区，地下管线、地上建筑物及交通流复杂多变，因此对地下管线的探明、地上建筑物的拆迁、交通的疏导等工作将成为本工程的重点之一。3.跨越既有线路。沿线跨越众多线路，包括周蔡路、工业区中路、采廊路、京沪高速（全互通枢纽立交）、张采路、土垈路、大德路（互通单喇叭立交），在施工期间会对交通通行造成一定的影响，因此跨越既有线路是本桥施工的难点之一。二、施工工期1.总体工期采育高架桥计划于2016年12月01日开工，计划于2017年11月30日完工，总工期12个月。2.节点工期1.桩基工程：2016年12月01日-2017年06月30日。桩基础工程划分四个施工队，即施工一队、施工二队、施工三队、施工四队，其中施工一队负责0#-50#桩基础、施工二队负责51#-101#桩基础、施工三队负责102#-165#桩基础、施工四队负责166#-227#桩基础，桩基础的施工进度安排依据预制梁、现浇连续梁及钢砼组合梁施工进度进行合理布置。桩基础控制节点工期如下：1.0#-50#桩基础计划2016年12月01日开工，计划2017年04月30日完工，计划工期5个月，施工第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页顺序应由0#台开始至50#墩结束，以保证梁板安装进度要求。2.51#-101#桩基础计划2017年02月01日开工，计划2017年06月30日完工，计划工期5个月，施工顺序应由51#墩开始至101#墩结束，以保证梁板安装进度要求；其中92#-101#墩桩基础在2017年02月28日前完成，以保证现浇连续梁及钢砼组合梁的施工进度要求。3.102#-165#桩基础计划2017年02月01日开工，计划2017年06月30日完工，计划工期5个月，施工顺序应由165#墩开始至102#墩结束，以保证梁板安装进度要求；其中143#-146#墩桩基础在2017年02月28日前完成，以保证钢砼组合梁的施工进度要求。4.166#-227#桩基础计划2017年12月01日开工，计划2017年05月31日完工，计划工期6个月，施工顺序应由227#墩开始至166#墩结束，以保证梁板安装进度要求；其中181#-184#墩桩基础在2017年02月28日前完成，以保证钢砼组合梁的施工进度要求。2.承台工程：2017年01月01日-2017年07月31日。承台施工以桥涵施工队为主，即施工一队、施工二队，其中施工一队负责0#-101#墩、施工二队负责102#-227#墩，承台的施工进度安排依据预制梁、现浇连续梁及钢砼组合梁施工进度进行合理布置。承台控制节点工期如下：1.92#-101#、143#-146#、181#-184#墩承台在2017年03月15日前完成，以保证现浇连续梁及钢砼组合梁的施工进度要求。2.其余承台的施工进度依据桩基础的完成进度合理安排。3.下部工程：2017年01月15日-2017年09月15日。下部施工以桥涵施工队为主，即施工一队、施工二队，其中施工一队负责0#-101#墩、施工二队负责102#-227#墩，下部的施工进度安排依据预制梁、现浇连续梁及钢砼组合梁施工进度进行合理布置。下部控制节点工期如下：1.92#-101#、143#-146#、181#-184#墩下部在2017年03月31日前完成，以保证现浇连续梁及钢砼组合梁的施工进度要求。2.其余下部的施工进度依据承台的完成进度合理安排。4.梁板预制：2017年01月01日-2017年09月30日。预制梁施工以预制场为主，即1号预制场、2号预制场，其中1号预制场负责1#-92#孔箱梁预制、2号预制场负责102#-143#、14...
