汽机基座上部结构施工方案VIP免费

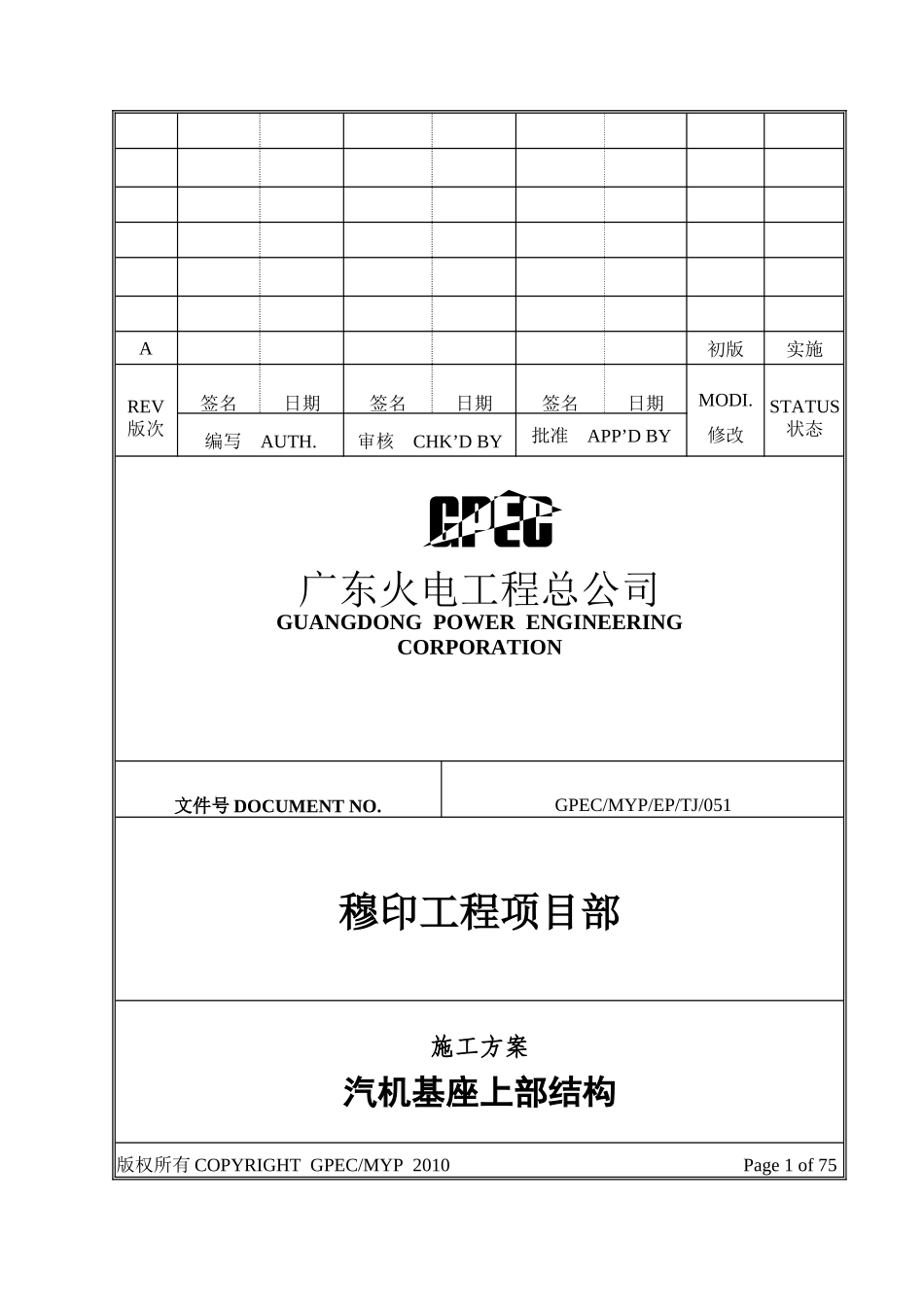

A初版实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHK’DBY批准APP’DBY广东火电工程总公司GUANGDONGPOWERENGINEERINGCORPORATION文件号DOCUMENTNO.GPEC/MYP/EP/TJ/051穆印工程项目部施工方案汽机基座上部结构版权所有COPYRIGHTGPEC/MYP2010Page1of75第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页目录1.施工概况......................................................................................................32.依据的图纸、文件及标准...........................................................................33.作业准备和条件要求...................................................................................44.施工工序关键的质量控制点.......................................................................65.作业流程图..................................................................................................66.作业程序内容..............................................................................................67.二十五项反事故措施及强制性条文要求.................................................428.对(高支模脚手架)设计要求及施工现场情况的监测控制措施...............439.质量保证措施............................................................................................4410.安全措施....................................................................................................5011.环保要求....................................................................................................5512.汽机基座上部运转层结构高大模板支撑及脚手架施工总说明..............5513.计算............................................................................................................5614.附表、附图及附录....................................................................................75发文范围：（共份）归档夹类：施工方案夹号：14发文份数发文份数发文份数工地经理计财部财务室电仪项目工地副经理(安装)物资部综合项目工地副经理(建筑)质量部焊接项目总工程师安全部金检项目施工部经理计划信息室力特项目施工部副经理锅炉项目调试项目行政人事部经理汽管项目建筑项目计财部合同室文件中心办公室本版文件于2010年月日开始实施。批准人：汽机基座上部结构第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页1.施工概况汽机基座在汽机房内为横向布置，两台机组对称布置。抗震设防烈度7度，结构安全等级：二级，建筑物场地类别Ⅱ类。汽机基座上部结构分为中间层和运转层。中间层（Ⅲ~Ⅳ轴）标高2.950m,运转层标高8.950m,局部8.774m和8.560m，运转层平面尺寸为10000mm×22915mm。框架柱截面尺寸：Ⅰ轴为1200mm×1200mm、Ⅱ轴为1200mm×1800mm、Ⅲ轴1200mm×1800mm、Ⅳ轴为1200mm×1800mm。中间层2.95米层,板厚400mm,L-1框架梁截面尺寸为1800mm(B)×900mm(H),L-2框架梁截面尺寸为1200mm(B)×900mm(H)，非框架梁L-3截面尺寸400mm(B)×600mm(H),非框架梁L-4截面尺寸为400mm（B）×500mm(H)。运转层8.950m层的框架横梁:Ⅰ轴KJ-1横梁截面尺寸为2136mm(B)×2000mm(H)、Ⅱ轴KJ-Ⅱ异形梁（Z字倒斜坡）截面尺寸为770mm(B)×2930mm(H)，Ⅲ轴KJ-Ⅲ横梁（带牛腿）：1124~2219mm(B)×3324~3500mm(H)，Ⅳ轴KJ-Ⅳ横梁2044mm(B)×2850mm(H)。运转层框架纵梁ZL-1：Ⅰ轴~Ⅱ轴截面尺寸为1800mm(B)×2000mm(H)、Ⅱ轴~Ⅲ轴截面尺寸为1625mm(B)×2200mm(H)、Ⅲ轴~Ⅳ轴截面尺寸3400mm(B)×2200mm(H)。运转层框架纵梁ZL-2：Ⅰ轴~Ⅱ轴截面尺寸为1800mm(B)×2000mm(H)、Ⅱ轴~Ⅲ轴截面尺寸为1625mm(B)×2200mm(H)、Ⅲ轴~Ⅳ轴截面尺寸3400mm(B)×2200mm(H)。混凝土强度等级：梁、柱、板采用C30，10.00m层纵横梁交叉点处采用C30细石混凝土,运转层结构层标高...
