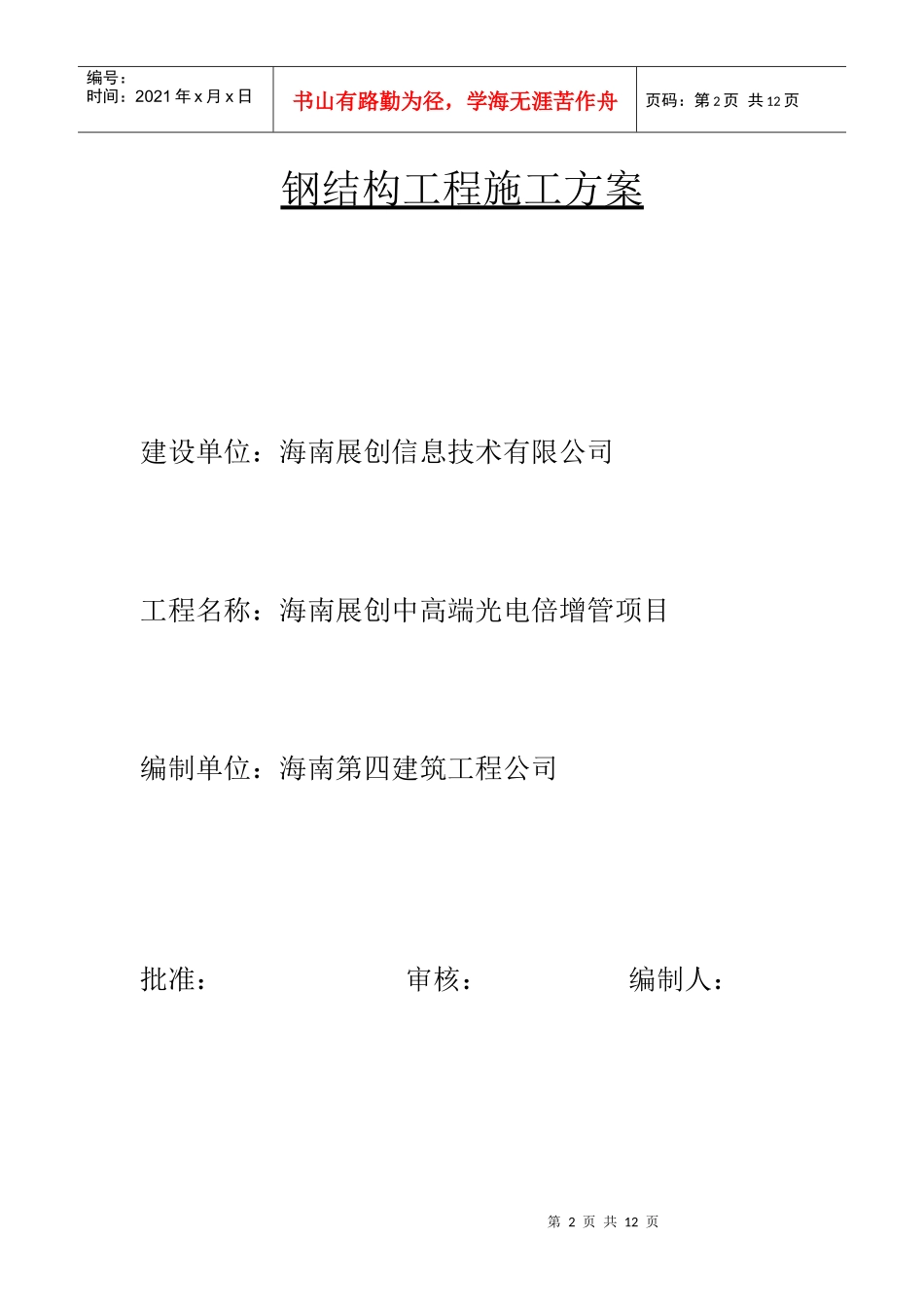

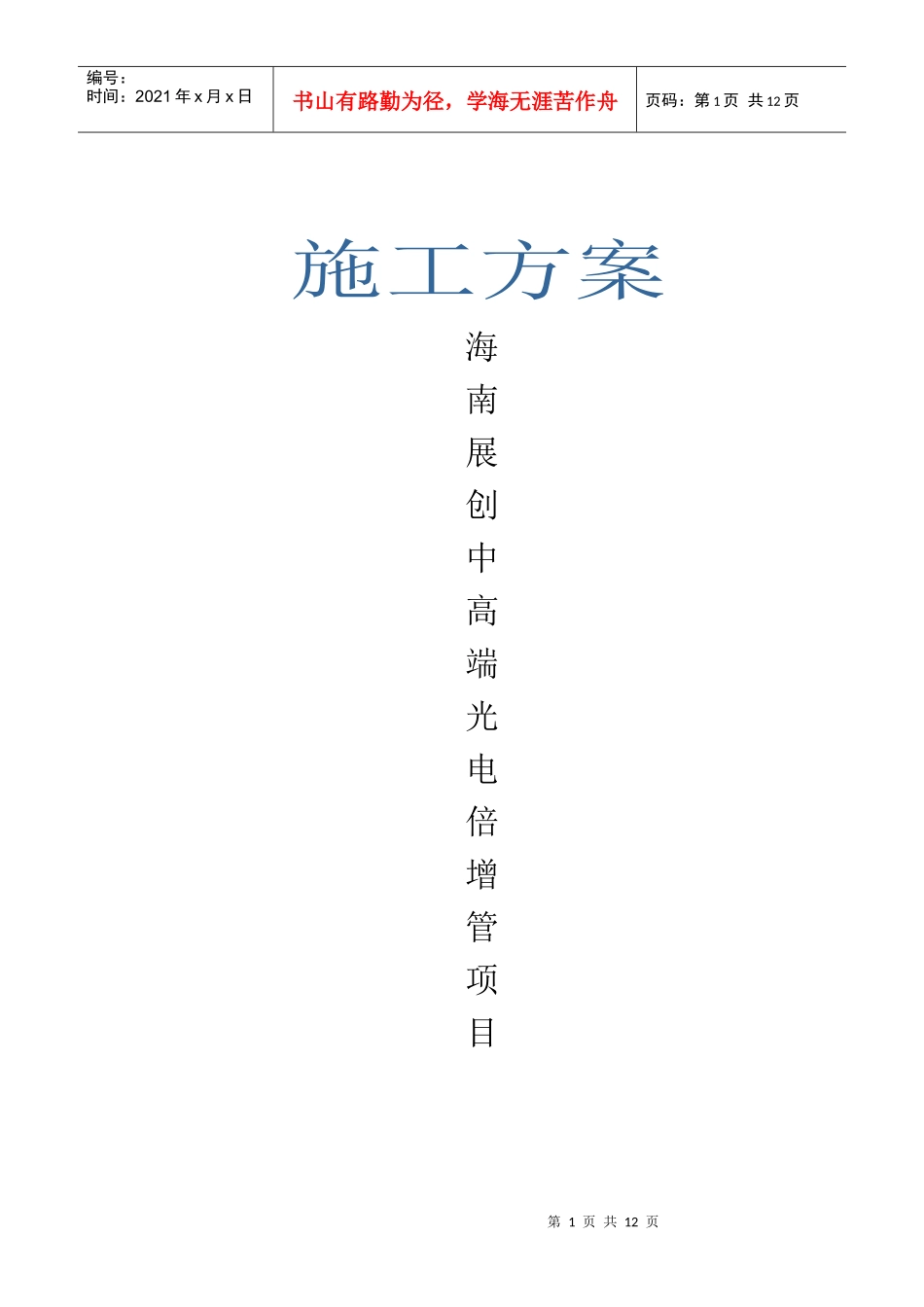

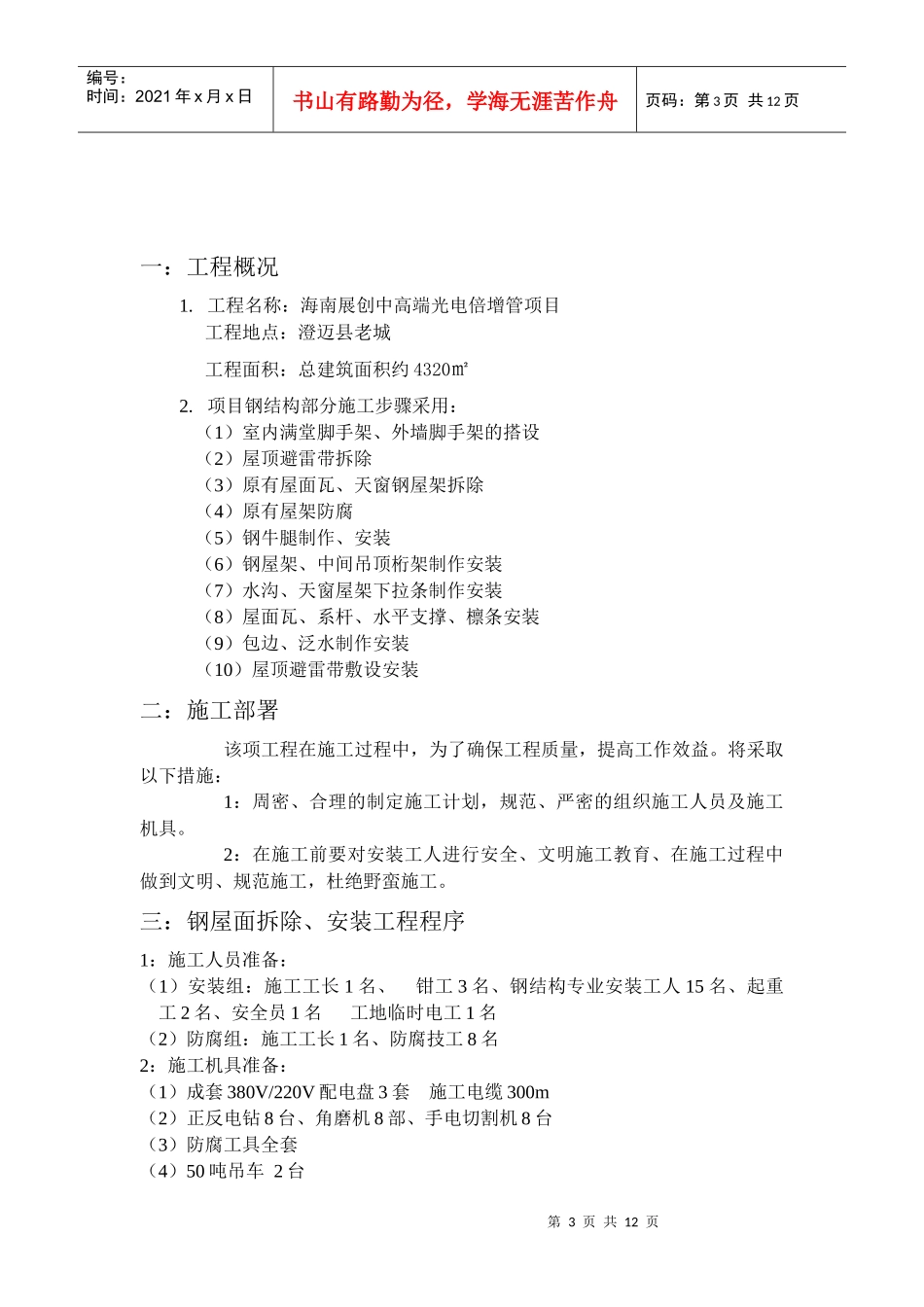

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页海南展创中高端光电倍增管项目第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页钢结构工程施工方案建设单位：海南展创信息技术有限公司工程名称：海南展创中高端光电倍增管项目编制单位：海南第四建筑工程公司批准：审核：编制人：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页一：工程概况1.工程名称：海南展创中高端光电倍增管项目工程地点：澄迈县老城工程面积：总建筑面积约4320㎡2.项目钢结构部分施工步骤采用：（1）室内满堂脚手架、外墙脚手架的搭设（2）屋顶避雷带拆除（3）原有屋面瓦、天窗钢屋架拆除（4）原有屋架防腐（5）钢牛腿制作、安装（6）钢屋架、中间吊顶桁架制作安装（7）水沟、天窗屋架下拉条制作安装（8）屋面瓦、系杆、水平支撑、檩条安装（9）包边、泛水制作安装（10）屋顶避雷带敷设安装二：施工部署该项工程在施工过程中，为了确保工程质量，提高工作效益。将采取以下措施：1：周密、合理的制定施工计划，规范、严密的组织施工人员及施工机具。2：在施工前要对安装工人进行安全、文明施工教育、在施工过程中做到文明、规范施工，杜绝野蛮施工。三：钢屋面拆除、安装工程程序1：施工人员准备：（1）安装组：施工工长1名、钳工3名、钢结构专业安装工人15名、起重工2名、安全员1名工地临时电工1名（2）防腐组：施工工长1名、防腐技工8名2：施工机具准备：（1）成套380V/220V配电盘3套施工电缆300m（2）正反电钻8台、角磨机8部、手电切割机8台（3）防腐工具全套（4）50吨吊车2台第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（5）气割5台（6）焊机7台（7）CO2气体保护焊3台3：施工操作流程：（1）人员机械进场→（2）搭设脚手架→（3）拆除原有厂房屋面瓦及钢结构屋架、檩条、水沟→（4）人工搬运至屋檐边缘打成捆堆放，采用吊车垂直吊运至地面→（5）檩条修理安装→（6）16-19轴钢屋架拆除→（7）原有的钢屋架除锈→（8）环氧富锌底漆第一遍→（9）防锈底漆第二遍→（10）防火涂料两遍→（11）西侧钢屋架及中间吊顶桁架制作安装→（12）水沟、天窗屋架下拉条制作安装→（13）屋面瓦吊运至房顶→（14）人工搬运安装屋面瓦→（15）泛水、包边制作及安装→（16）工程收尾→（17）按规范自检验收→（18）申请交工交接资料四：施工操作规范（一）屋面瓦拆除、安装施工要求。1:施工工长根据图纸、设计要求、施工规范和施工现场，组织施工及质量监督严把质量关。2：屋面瓦施工工艺：必须达到屋面瓦有关规范。2.1屋面瓦采用50mm厚夹心复合板，上板厚0.476(海蓝色)下板厚0.376（白灰色），夹芯泡沫12kg阻燃的，对进场的屋面板，复核几何尺寸、数量、颜色等，对运输中变形严重、涂层划伤等严重缺陷的，退场调换。2.2设置安装基准线，基准线设在山墙端屋脊线的垂直线上，并根据此基准线，在檩条的横向标出每块或若干块压型钢板的截面有效覆盖宽度定位线，安排板图依次铺设，并应边铺设边调整其位置，边固定，应首先安装屋脊托板。2.3铺设屋面压型钢板时，应在压型钢板上设置临时人行木板，施工人员必须穿软底鞋，不得聚集在一起。在压型钢板行走频繁地部位，应设临时板。2.4压型钢板板固定，在横波每两块板有一波搭接，搭接面用密封胶条密封，再用防水密封膏密封，并用自攻螺钉与檩条固定,屋面自攻钉上再涂上防水密封膏。2.5每块板端部不少于3个螺钉，中间支撑处在大于3米檩距的情况下，至少有一个自攻螺钉连接。2.6板材搭接于檩条上，保证搭接长度要求，搭接部分用拉铆钉连接并施以防水密封膏，外露钉头涂密封膏。2.7包边钢板的搭接尽可能背风向，搭接长度大于20-50毫米，拉铆钉间距小于500毫米。2.8自攻钉拉铆钉设于波峰上，进行防水处理。2.9一旦彩色涂层划伤或锈斑时，应采用相应系列涂料补刷。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页2.10屋脊板、泛水板与屋...
