长输管道主干线施工方案VIP免费

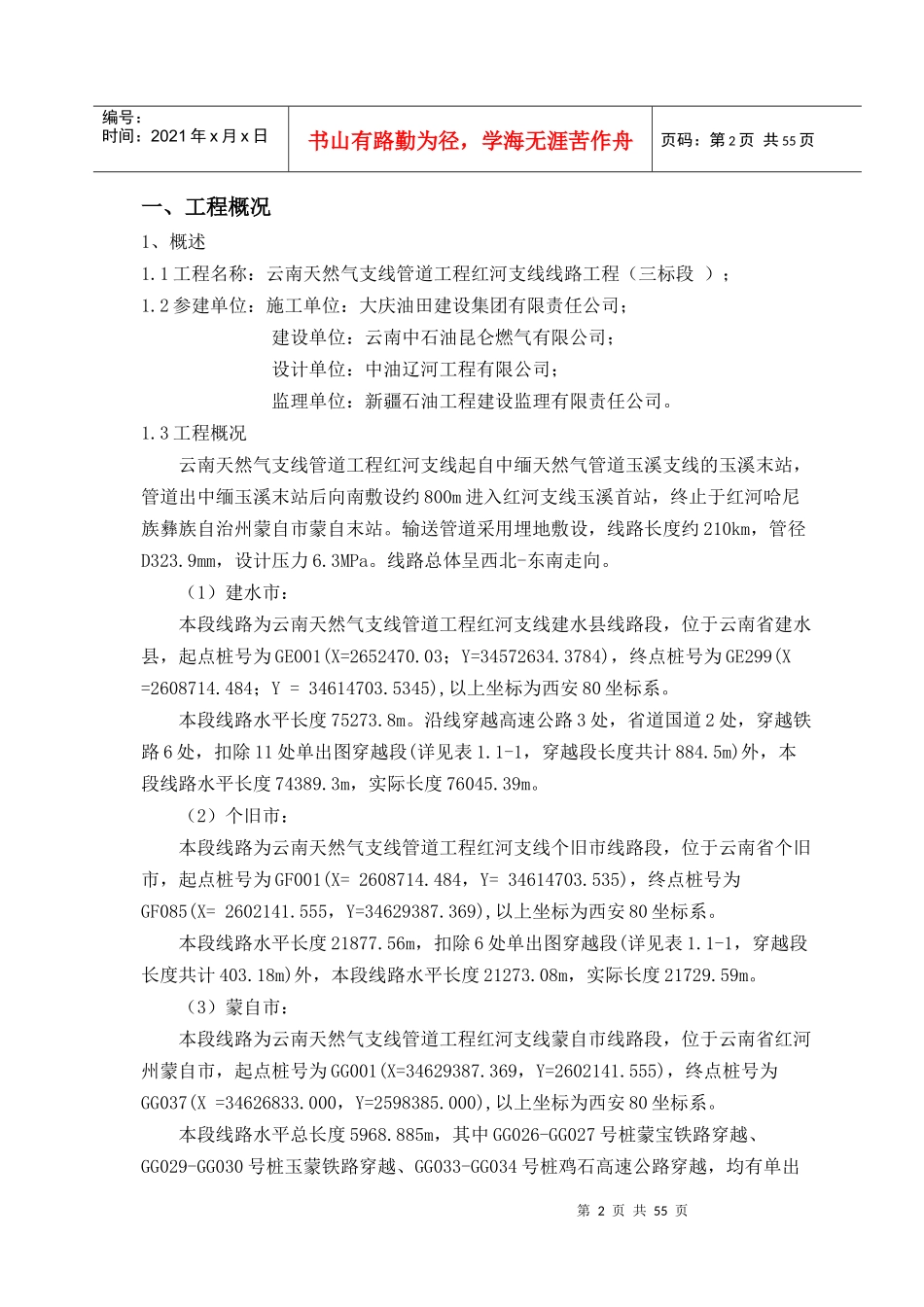

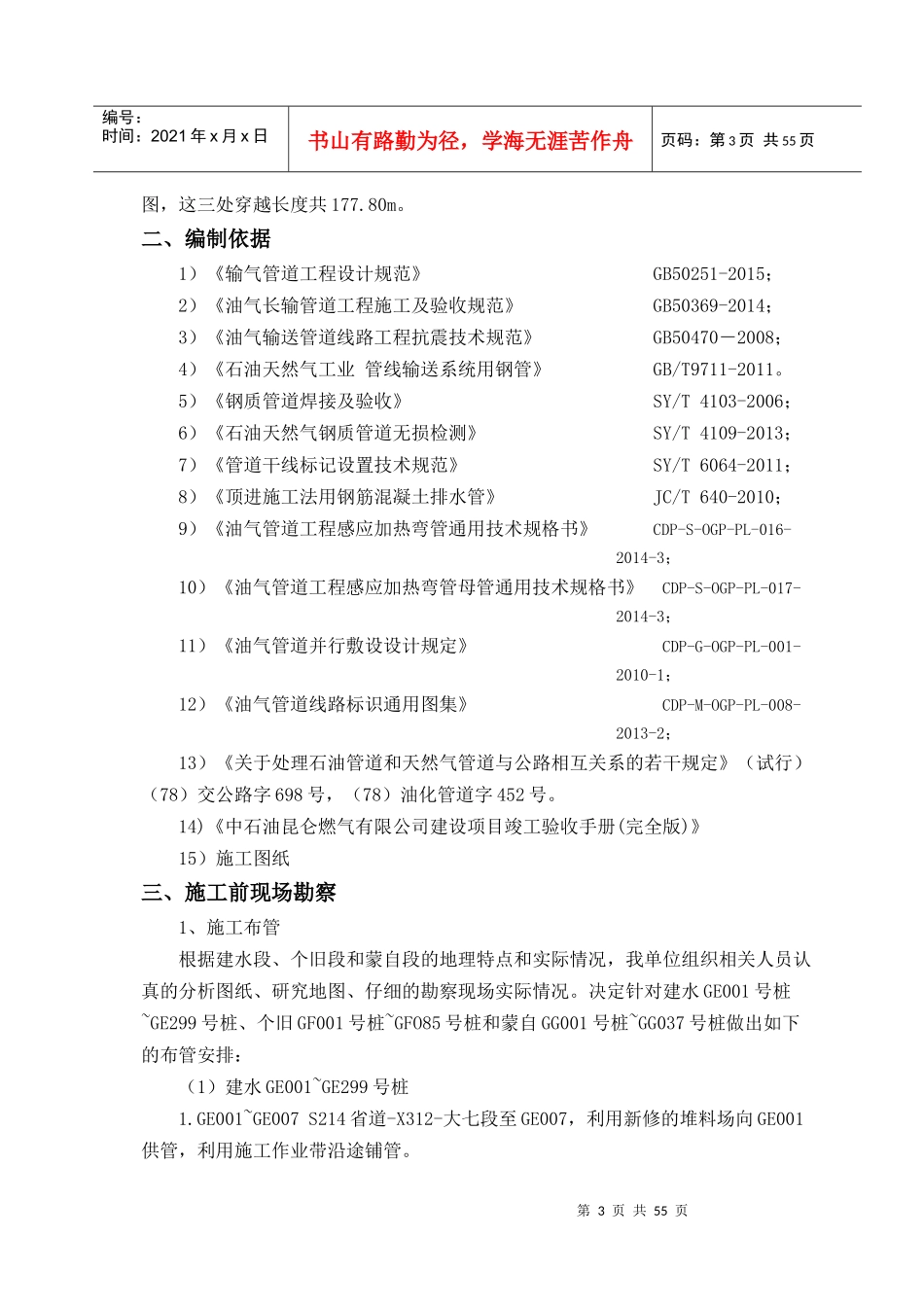

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页云南天然气支线管道工程红河支线线路工程三标段一般主体施工方案编制：审核：批准：大庆油田建设集团有限责任公司年月日第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页一、工程概况1、概述1.1工程名称：云南天然气支线管道工程红河支线线路工程（三标段）；1.2参建单位：施工单位：大庆油田建设集团有限责任公司；建设单位：云南中石油昆仑燃气有限公司；设计单位：中油辽河工程有限公司；监理单位：新疆石油工程建设监理有限责任公司。1.3工程概况云南天然气支线管道工程红河支线起自中缅天然气管道玉溪支线的玉溪末站，管道出中缅玉溪末站后向南敷设约800m进入红河支线玉溪首站，终止于红河哈尼族彝族自治州蒙自市蒙自末站。输送管道采用埋地敷设，线路长度约210km，管径D323.9mm，设计压力6.3MPa。线路总体呈西北-东南走向。（1）建水市：本段线路为云南天然气支线管道工程红河支线建水县线路段，位于云南省建水县，起点桩号为GE001(X=2652470.03；Y=34572634.3784)，终点桩号为GE299(X=2608714.484；Y=34614703.5345),以上坐标为西安80坐标系。本段线路水平长度75273.8m。沿线穿越高速公路3处，省道国道2处，穿越铁路6处，扣除11处单出图穿越段(详见表1.1-1，穿越段长度共计884.5m)外，本段线路水平长度74389.3m，实际长度76045.39m。（2）个旧市：本段线路为云南天然气支线管道工程红河支线个旧市线路段，位于云南省个旧市，起点桩号为GF001(X=2608714.484，Y=34614703.535)，终点桩号为GF085(X=2602141.555，Y=34629387.369),以上坐标为西安80坐标系。本段线路水平长度21877.56m，扣除6处单出图穿越段(详见表1.1-1，穿越段长度共计403.18m)外，本段线路水平长度21273.08m，实际长度21729.59m。（3）蒙自市：本段线路为云南天然气支线管道工程红河支线蒙自市线路段，位于云南省红河州蒙自市，起点桩号为GG001(X=34629387.369，Y=2602141.555)，终点桩号为GG037(X=34626833.000，Y=2598385.000),以上坐标为西安80坐标系。本段线路水平总长度5968.885m，其中GG026-GG027号桩蒙宝铁路穿越、GG029-GG030号桩玉蒙铁路穿越、GG033-GG034号桩鸡石高速公路穿越，均有单出第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页图，这三处穿越长度共177.80m。二、编制依据1）《输气管道工程设计规范》GB50251-2015；2）《油气长输管道工程施工及验收规范》GB50369-2014；3）《油气输送管道线路工程抗震技术规范》GB50470－2008；4）《石油天然气工业管线输送系统用钢管》GB/T9711-2011。5）《钢质管道焊接及验收》SY/T4103-2006；6）《石油天然气钢质管道无损检测》SY/T4109-2013；7）《管道干线标记设置技术规范》SY/T6064-2011；8）《顶进施工法用钢筋混凝土排水管》JC/T640-2010；9）《油气管道工程感应加热弯管通用技术规格书》CDP-S-OGP-PL-016-2014-3；10）《油气管道工程感应加热弯管母管通用技术规格书》CDP-S-OGP-PL-017-2014-3；11）《油气管道并行敷设设计规定》CDP-G-OGP-PL-001-2010-1；12）《油气管道线路标识通用图集》CDP-M-OGP-PL-008-2013-2；13）《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行）（78）交公路字698号，（78）油化管道字452号。14)《中石油昆仑燃气有限公司建设项目竣工验收手册(完全版)》15）施工图纸三、施工前现场勘察1、施工布管根据建水段、个旧段和蒙自段的地理特点和实际情况，我单位组织相关人员认真的分析图纸、研究地图、仔细的勘察现场实际情况。决定针对建水GE001号桩~GE299号桩、个旧GF001号桩~GFO85号桩和蒙自GG001号桩~GG037号桩做出如下的布管安排：（1）建水GE001~GE299号桩1.GE001~GE007S214省道-X312-大七段至GE007，利用新修的堆料场向GE001供管，利用施工作业带沿途铺管。第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页2.GE007~GE011S214省道-X312-大七段-顶上段至GE011...
