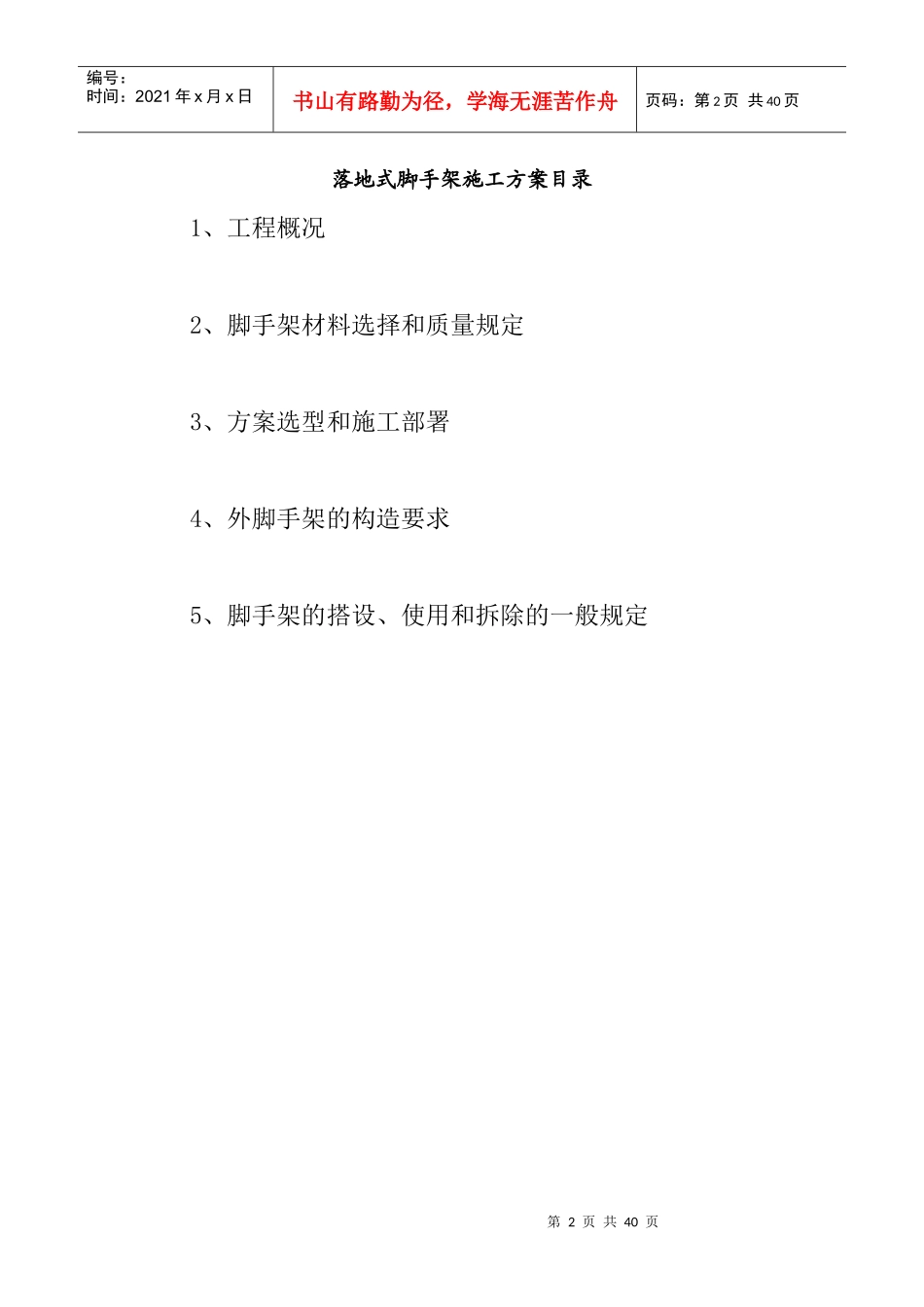

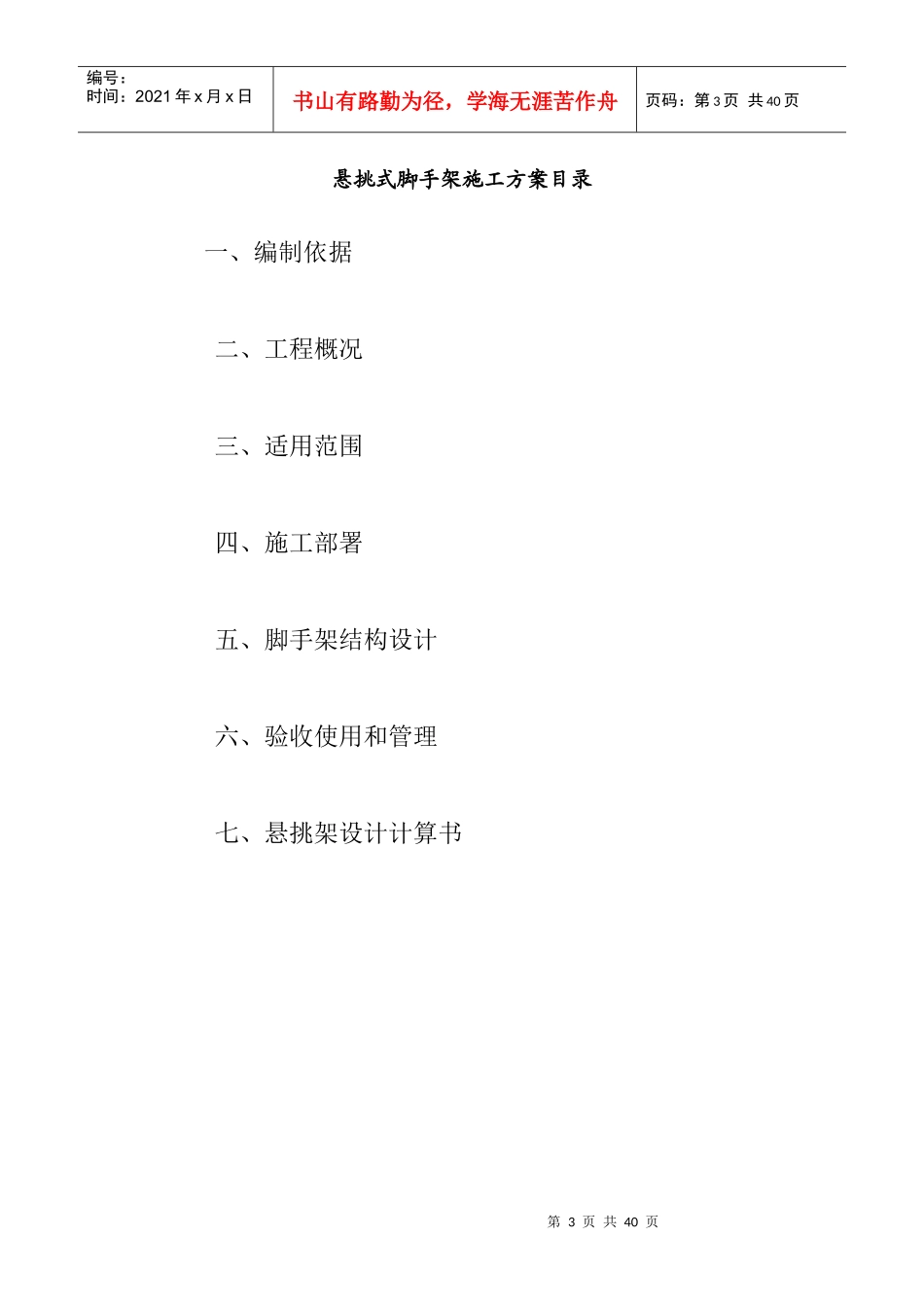

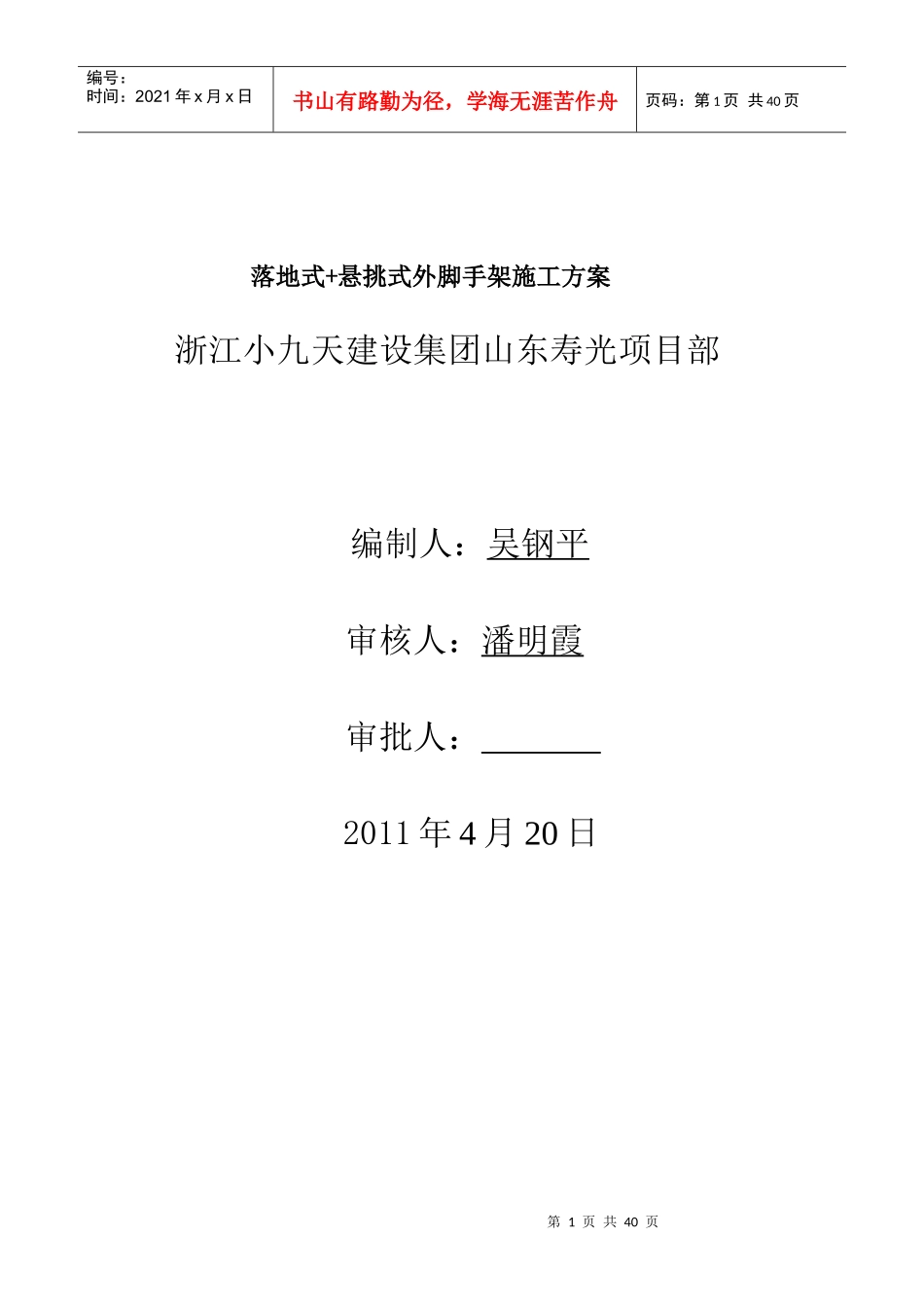

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页落地式+悬挑式外脚手架施工方案浙江小九天建设集团山东寿光项目部编制人：吴钢平审核人：潘明霞审批人：2011年4月20日第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页落地式脚手架施工方案目录1、工程概况2、脚手架材料选择和质量规定3、方案选型和施工部署4、外脚手架的构造要求5、脚手架的搭设、使用和拆除的一般规定第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页悬挑式脚手架施工方案目录一、编制依据二、工程概况三、适用范围四、施工部署五、脚手架结构设计六、验收使用和管理七、悬挑架设计计算书第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页1、工程概况工程名称：华盛·新城明珠C地块二期住宅楼；地处山东省寿光市弥河路南侧幸福南路西侧。住宅楼分9个单体工程，框子剪力墙结构；建筑物±0以下地下室一层，自行车库一层；±0以上11~17层建筑，总建筑面积120613.17平方米，（其中地下室28821.1平方米，人防7538.9平方米）；建筑高度34.4米~55.42米。本工程建筑场地类别Ⅲ类，抗震设防烈度为7度，结构抗震设防类别为丙类，主体结构抗震等级为二级，地下室与主楼相邻跨以外范围抗震等级为三级。2、脚手架材料选择和质量规定结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架均采用扣件式钢管脚手架，在选材方面需遵循以下原则：2.1钢管2.1.1、脚手架钢管应使用焊接钢管。2.1.2、钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准《碳素结构钢》（GB700-89）中Q235A钢的规定。2.1.3、钢管的截面尺寸应为外径48mm，壁厚3.5mm。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m（这样的长度一般重第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页25kg以内，适合人工操作）。用于小横杆的钢管长度为1.2米—2米，以适应脚手架宽的需要。2.1.4、钢管质量的检验要求（1）钢管的外观质量检验应按下表进行钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚<0.50mm，<0.35mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.50mm8其它项目同新管项次3、4、5同新管3、4、5（2）钢管应无裂纹，两端面应平整，严禁打孔。2.2扣件2.2.1、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。2.2.2、技术要求（1）扣件应采用机械性能不低于KT33-8的可锻铸铁制作。第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页（2）铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。（3）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。（4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。（5）当扣件紧夹钢管时，开口处的最小距离应不小于5mm。（6）扣件表面应进行防锈处理。2.2.3、扣件质量的检验要求（1）扣件质量应按下表进行检验扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求（2）～（6）的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、32.3脚手板本工程拟采用木脚手板，应使用厚度不小于50mm和材质不低于国家二等材标准的杉木或松木板，板宽200～300mm，两端使用10～14号镀锌钢丝捆紧。禁止使用有扭纹、破裂和横透节的木板。第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页3、方案选型和施工部署3.1选型根据工程建筑外形特点，并结合现场实际情况，选择扣件式落地...
