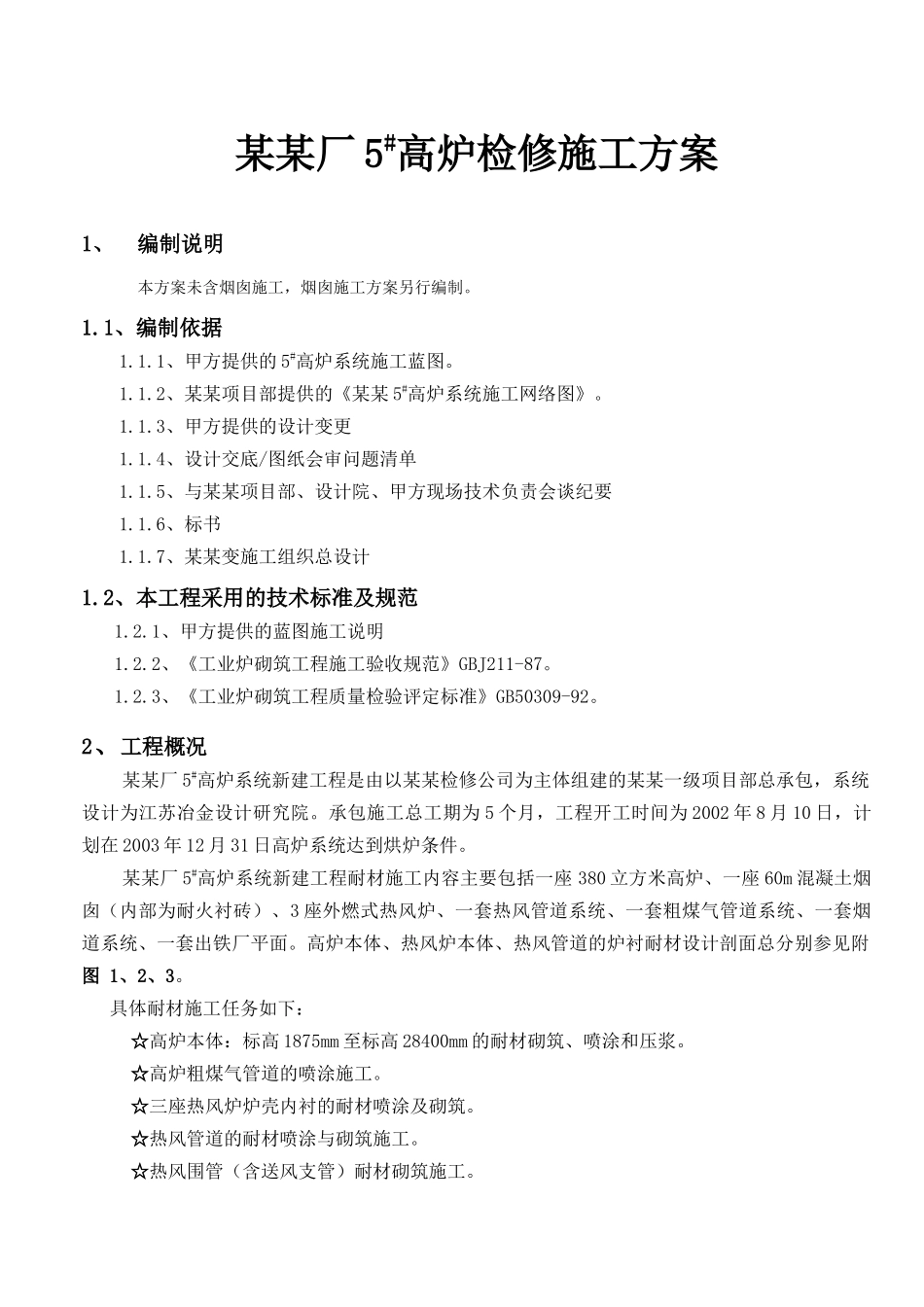

某某厂5#高炉检修施工方案1、编制说明本方案未含烟囱施工，烟囱施工方案另行编制。1.1、编制依据1.1.1、甲方提供的5#高炉系统施工蓝图。1.1.2、某某项目部提供的《某某5#高炉系统施工网络图》。1.1.3、甲方提供的设计变更1.1.4、设计交底/图纸会审问题清单1.1.5、与某某项目部、设计院、甲方现场技术负责会谈纪要1.1.6、标书1.1.7、某某变施工组织总设计1.2、本工程采用的技术标准及规范1.2.1、甲方提供的蓝图施工说明1.2.2、《工业炉砌筑工程施工验收规范》GBJ211-87。1.2.3、《工业炉砌筑工程质量检验评定标准》GB50309-92。2、工程概况某某厂5#高炉系统新建工程是由以某某检修公司为主体组建的某某一级项目部总承包，系统设计为江苏冶金设计研究院。承包施工总工期为5个月，工程开工时间为2002年8月10日，计划在2003年12月31日高炉系统达到烘炉条件。某某厂5#高炉系统新建工程耐材施工内容主要包括一座380立方米高炉、一座60m混凝土烟囱（内部为耐火衬砖）、3座外燃式热风炉、一套热风管道系统、一套粗煤气管道系统、一套烟道系统、一套出铁厂平面。高炉本体、热风炉本体、热风管道的炉衬耐材设计剖面总分别参见附图1、2、3。具体耐材施工任务如下：☆高炉本体：标高1875mm至标高28400mm的耐材砌筑、喷涂和压浆。☆高炉粗煤气管道的喷涂施工。☆三座热风炉炉壳内衬的耐材喷涂及砌筑。☆热风管道的耐材喷涂与砌筑施工。☆热风围管（含送风支管）耐材砌筑施工。第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页☆烟道的喷涂施工。☆60m混凝土烟囱☆出铁厂渣铁沟耐材砌筑根据合同，本项目耐材工程采用包清工的方式，耐材项目中工程材料涉及到的主材由炉窑项目部向某某项目部提前7天提出备料计划。工程材料涉及到的耐材由甲方提供；锚固件等则由上道工序施工单位负责安装。根据某某一级项目部的进度安排，耐材施工上场时间初步定在2003年9月下旬。具体时间由某某项目部提前通知。2.1、工程特点5#高炉系统施工是多工种、多流程作业集中在一起使得本已狭小的场地更显拥挤。在耐材作业上场时土建、机电、设备、结构施工均在高峰期，再加上高炉系统从土建开始到常温调试结束仅仅只有5个月工期，而耐材施工绝对工期仅有60多天，时间上已无余地。这样势必要求对项目的组织管理协调工作做到精准无误。本次耐材工程的具体特点如下：(1)施工场地狭小，多单位多工种多工序立体交叉作业，加强各单位现场的协调、配合是保证施工安全和工程顺利进行的重要条件；(2)热风炉用的粘土砖、高铝砖、轻质砖、低蠕变高铝砖等多材质多砖型耐材，给砌筑加工增加了难度。而高炉中对标高精确度（平整度）的高要求也大大影响了施工进度。(3)热风炉本体、粗煤气管高空作业的安全保障给砌筑提出了更高的要求。(4)高炉本体冷却壁和炉壳制作、安装误差，风口、铁口、渣口实际中心的误差，将对炉缸砌筑中心确定产生影响，牵涉到炉缸砌筑中心和半径的调整，以及炉底扁钢网格高度的确定。(5)热风炉本体耐材需用量大、热风管道砌体内部空间小、工效低，烟囱施工周期长等不利因素再在加上其外部上十分紧张有限的施工场地势必给热风炉区域的耐材施工进度带来不利。2.2、工程量我方承担耐材设计总量约吨（已含损耗），详见下表（单位：吨）。序号部位耐火砖喷涂料浇注料捣打料硅钙板纤维毯其它小计１高炉本体629．0740FH-14060113842.07２三座热风4812.52599607.54535932．02第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页炉FN-1303陶瓷燃烧器181．50．5220．024热风管道217．5967FN-130126．670.2422．12331．265上升下降管59.151124．5FN-130124．56总计5738.111511．747249．85说明：该量为一套高炉系统量；因出铁厂砌筑视情况而定故未统计；表中未含60m烟囱施工材料量。3、施工部署高炉本体是中心；烟囱项目为先导；热风炉里抢单产；狭小空间属主（管）围（管），经受严寒质当先；粗煤管道空间做，安全措施应先行；螺丝壳里做道场，施工平面巧安排；服务业主讲诚信、尊重科学是根本；施工作业讲流水、资源调配讲优化；进度保证...
