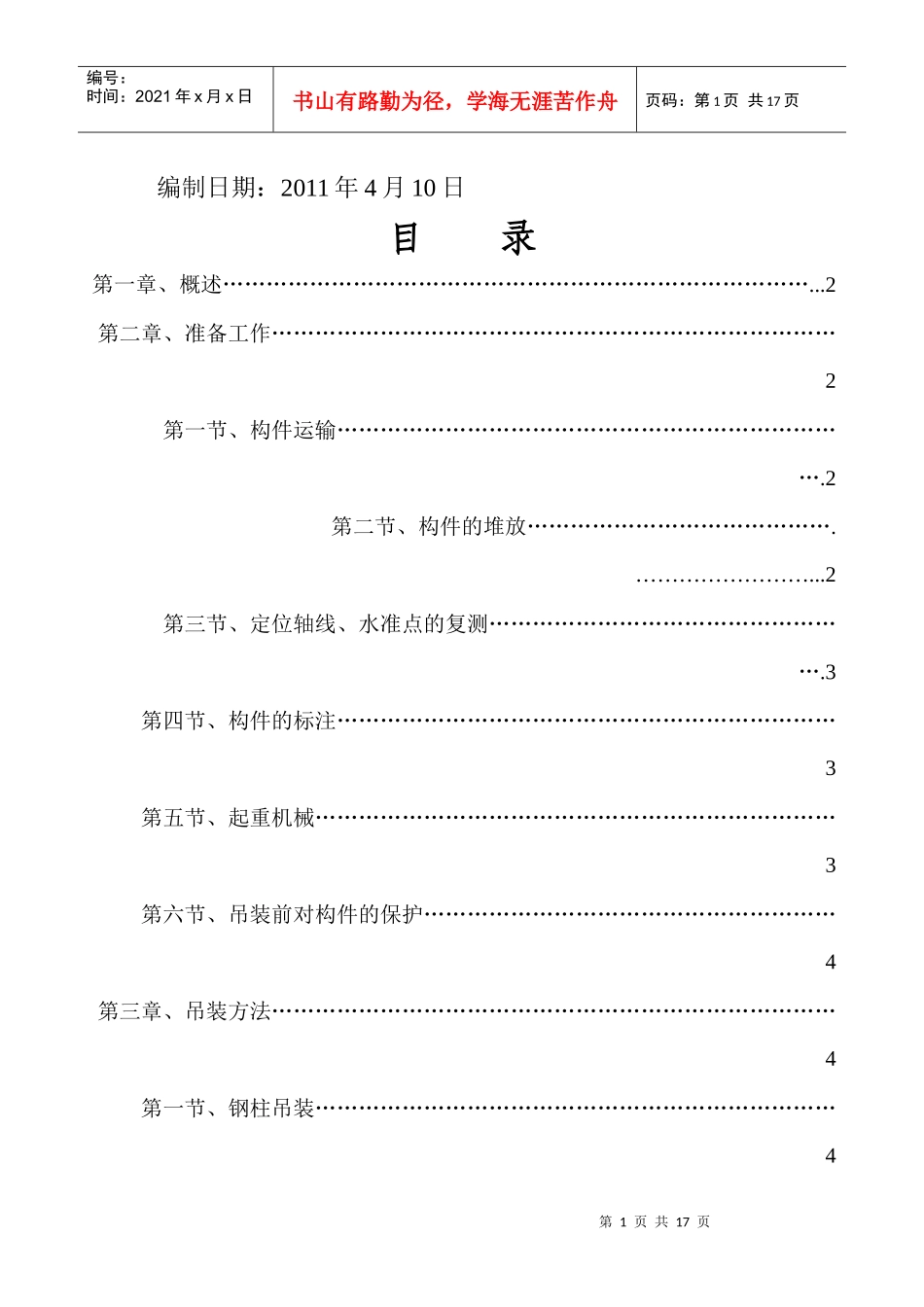

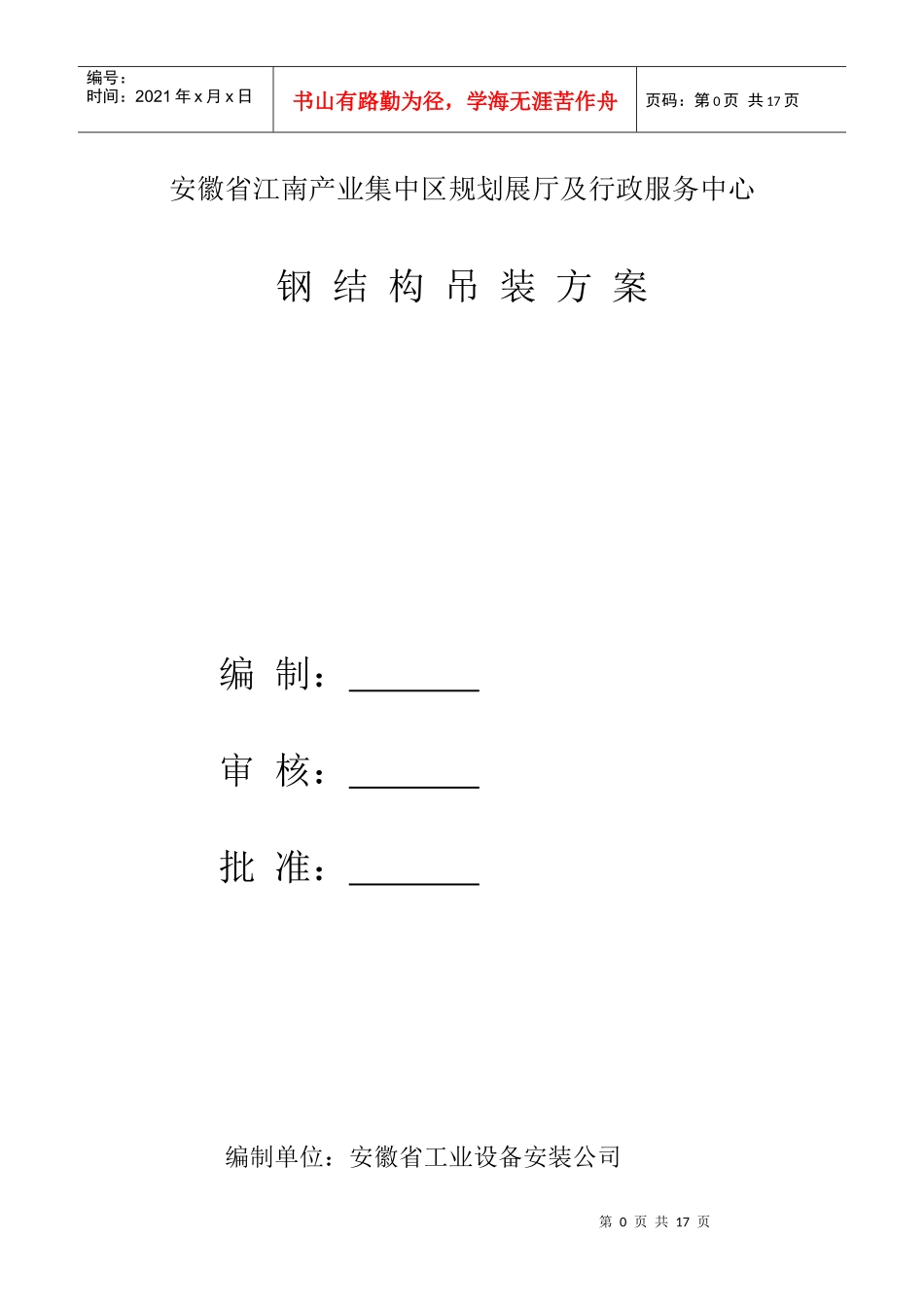

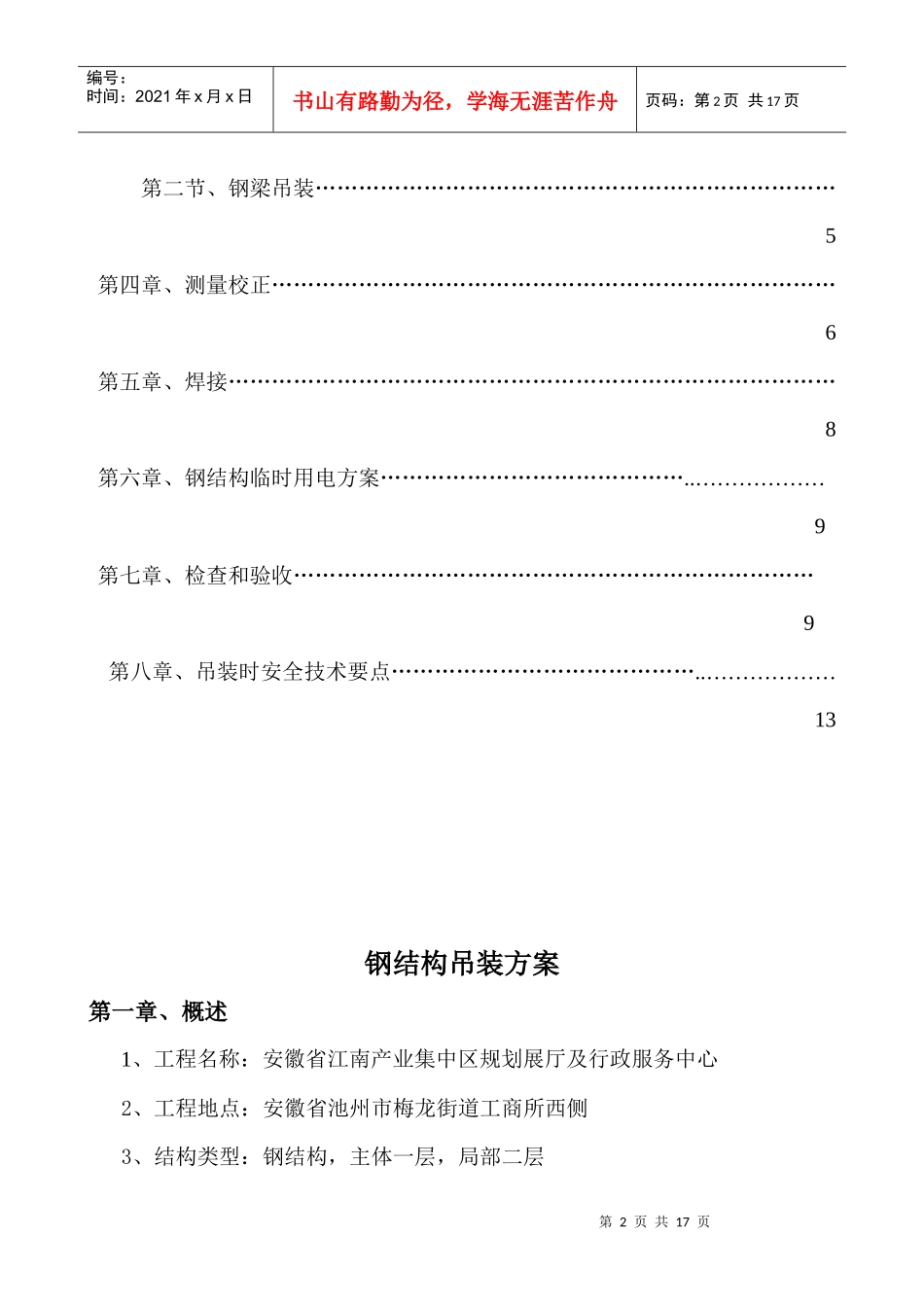

第0页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共17页安徽省江南产业集中区规划展厅及行政服务中心钢结构吊装方案编制：审核：批准：编制单位：安徽省工业设备安装公司第1页共17页第0页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页编制日期：2011年4月10日目录第一章、概述………………………………………………………………………...2第二章、准备工作……………………………………………………………………2第一节、构件运输……………………………………………………………….2第二节、构件的堆放…………………………………….……………………...2第三节、定位轴线、水准点的复测…………………………………………….3第四节、构件的标注……………………………………………………………3第五节、起重机械………………………………………………………………3第六节、吊装前对构件的保护…………………………………………………4第三章、吊装方法……………………………………………………………………4第一节、钢柱吊装………………………………………………………………4第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页第二节、钢梁吊装………………………………………………………………5第四章、测量校正……………………………………………………………………6第五章、焊接…………………………………………………………………………8第六章、钢结构临时用电方案……………………………………..………………9第七章、检查和验收………………………………………………………………9第八章、吊装时安全技术要点……………………………………..………………13钢结构吊装方案第一章、概述1、工程名称：安徽省江南产业集中区规划展厅及行政服务中心2、工程地点：安徽省池州市梅龙街道工商所西侧3、结构类型：钢结构，主体一层，局部二层第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页4、建筑面积：约2028.6m2。5、结构设计：主体结构为钢结构；厂房总高度为13.15米。主要构件有钢梁、钢柱、C型檩条，屋面彩板、墙面彩板等。在保证工期的前提下，我公司面临日吊装工程量大、春天雨季施工等不利施工因素，因此安全文明施工显得尤为重要，我公司领导非常重视，对安全施工提出了明确的要求，并作出了的具体的布署。第二章、准备工作第一节、构件的运输(1)、在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。(2)、对一些次要构件如檩条、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。(3)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。⑷、构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。(5)、次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件，造成构件的受压变形。(6)、构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。第二节、构件的堆放(1)、构件堆放场地应平整，场基坚实，无杂草，无积水。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页(2)、构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分别掌握，一般和次要构件（支撑、檩条、墙梁等）不宜超过1m，重型和大型主要构件采用单层堆放，对平面刚度差的构件如桁架，一般采用竖立堆放，每堆一般为5榀组合，每榀之间应放垫木。(3)、每堆构件与构件之间，应留出一定的距离（一般为2m）。(4)、如现场场地允许，构件可按吊装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种型号分别堆放于吊装位置附近。(5)、构件编号宜放置在两端醒目处，以便于吊装时构件的查找。第三节、定位轴线及水准点的复测(1)、对基础施工单位或建设单位提供...
