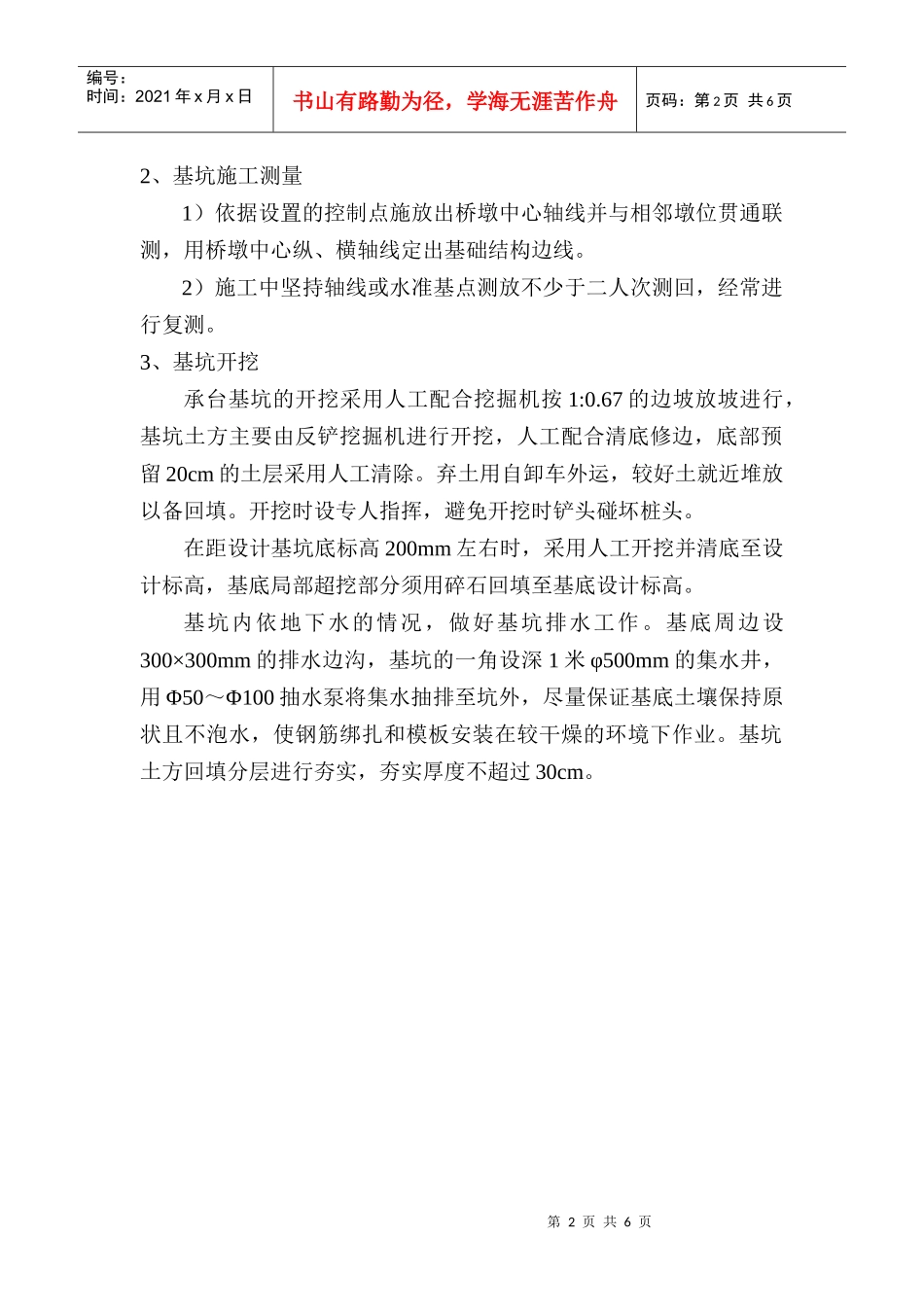

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页三环线北段汉黄路立交主线高架桥一工程承台、桥台施工方案一、工程概况HZ00~HZ17、HZ20、HZ23墩下承台长5.4米，宽2.2米，厚度2米。HZ18~HZ19、HZ21~HZ22墩下承台长6.5米，宽2.5米，厚度2米。系梁长1.89～4.8m，宽1.2～1.5m，高度1.85～2.35m，连接墩下的承台。HZ00、HZ16、HZ17桥台采用轻型桥台结构形式，胸墙厚1.6米，耳墙厚0.5米。承台、桥台混凝土为C30钢筋混凝土。二、施工安排承台均安排在桩基基本养护工作结束后依次进行施工1、承台施工程序基坑开挖钢筋制安承台模板砼浇筑承台砼养护砼拌制、运输测量放样桩头剥除桩身检测垫层监理验收第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2、基坑施工测量1）依据设置的控制点施放出桥墩中心轴线并与相邻墩位贯通联测，用桥墩中心纵、横轴线定出基础结构边线。2）施工中坚持轴线或水准基点测放不少于二人次测回，经常进行复测。3、基坑开挖承台基坑的开挖采用人工配合挖掘机按1:0.67的边坡放坡进行，基坑土方主要由反铲挖掘机进行开挖，人工配合清底修边，底部预留20cm的土层采用人工清除。弃土用自卸车外运，较好土就近堆放以备回填。开挖时设专人指挥，避免开挖时铲头碰坏桩头。在距设计基坑底标高200mm左右时，采用人工开挖并清底至设计标高，基底局部超挖部分须用碎石回填至基底设计标高。基坑内依地下水的情况，做好基坑排水工作。基底周边设300×300mm的排水边沟，基坑的一角设深1米φ500mm的集水井，用Φ50～Φ100抽水泵将集水抽排至坑外，尽量保证基底土壤保持原状且不泡水，使钢筋绑扎和模板安装在较干燥的环境下作业。基坑土方回填分层进行夯实，夯实厚度不超过30cm。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4、桩头剥除桩头混凝土采用空压机配合风镐剥出，人工配合出碴。剥除时保证桩头嵌入承台15cm深，且伸入承台的桩头要整齐且无浮碴。5、承台钢筋工程施工1）钢筋在钢筋加工间加工制作，汽车运至施工现场安装成型，其钢筋加工与安装允许偏差应符合《公路桥涵施工技术规范》（JTJ041-2000）的要求。2）承台钢筋施工时，墩身竖筋按露出桩基顶面3m及4m相邻布置预埋，并在桩基四周用钢管搭设井字形脚手架，以将基础面以上墩身竖筋固定。在钢筋施工时，校正桩顶钢筋位置，以利连接墩身钢筋。承台钢筋采用焊接，双面焊5d，单面焊10d。3）为保证钢筋保护层，按设计保护层厚度制作50mm×50mm方形与结构同强度砂浆垫块，并以500mm×500mm梅花形安放在结构主筋上。6、承台模板工程加工承台模板采用钢模拼装而成，双排φ50钢管做压杠和立肋，短第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页φ50钢管作支撑。模板立好以后，检查拉杆及模板的稳定性，防止跑模。同时检查模板高程是否正确，并安装好立柱模板加固预埋件。7、承台混凝土承台混凝土采用商品混凝土站拌制的商品混凝土，由混凝土罐车运送至现场，溜槽入模灌注，一次性浇筑完成。混凝土浇筑时浇筑采用分层法，分层斜向前进，每层厚度控制在30cm左右，混凝土浇筑须连续作业不得设施工缝。用插入式振捣器进行振捣，振捣时捧头严禁碰撞钢筋及模板，严禁出现漏振现象。承台顶面采取人工进行收浆处理措施。在与墩身结合部位采用人工凿毛，并注意不要污染墩柱钢筋。混凝土浇筑完成后即时覆盖土工布养护，养护时间不少于14天。混凝土强度达到2.5MPa以上后，方可进入墩身施工。8、桥台施工HZ00、HZ16、HZ17桥台采用轻型桥台结构形式，胸墙厚1.6米，耳墙厚0.5米。φ50钢管5.4m*2.2m承台模板支护立面图第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页桥台施工脚手架采用碗扣式支架，围绕桥台搭设成井字形脚手架，并和桥台的模板体系相分离，以免施工时脚手架的扰动对影响桥台混凝土成型质量。施工时支架横杆间距均为120×90cm，其顶上横梁上铺设走道板，供施工人员走动使用。脚手架搭设时除底...
