民族工人文化宫迁建工程高大模板施工方案VIP免费

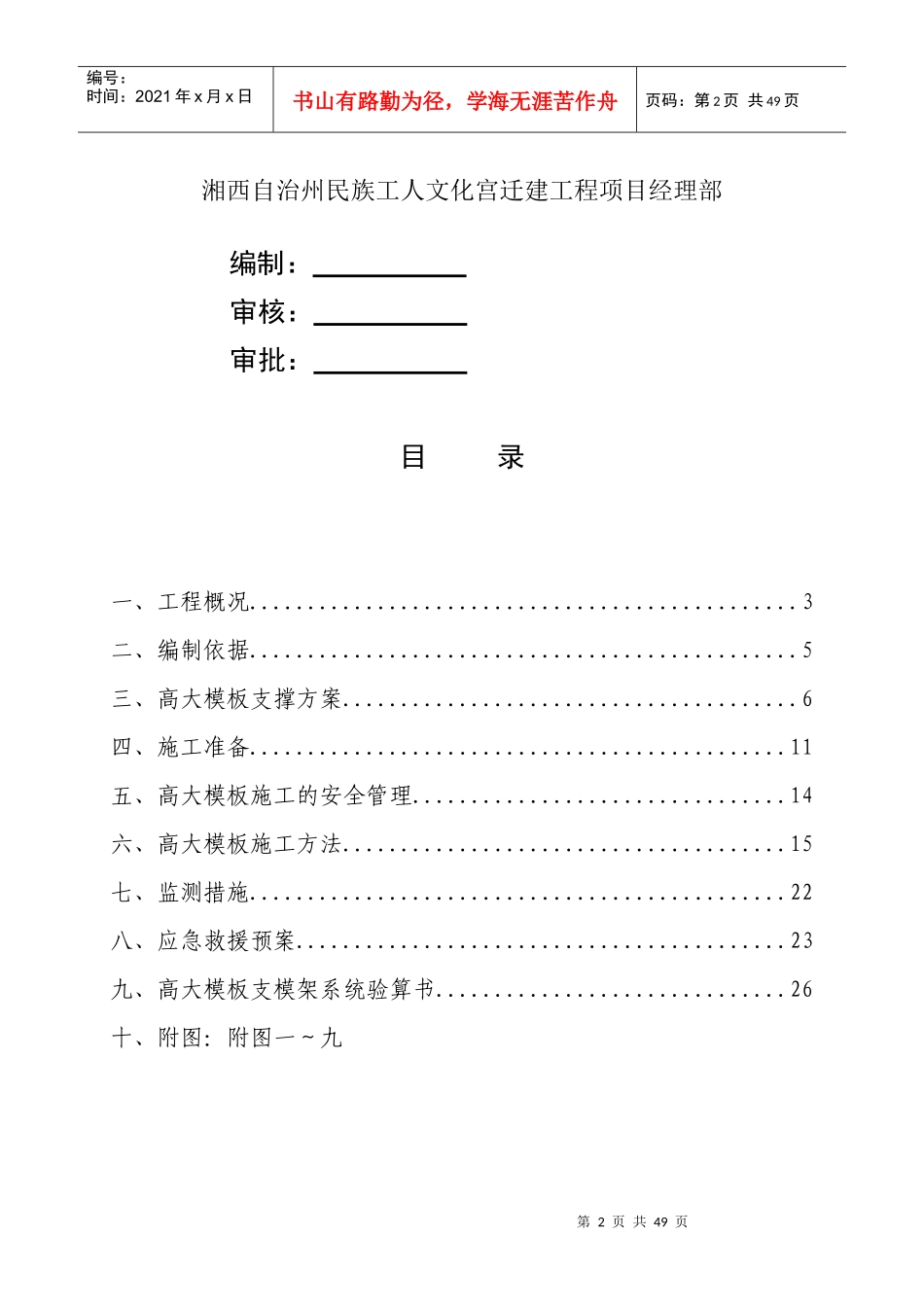

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页湘西自治州民族工人文化宫迁建工程高大模板施工方案湖南省第六工程有限公司第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页湘西自治州民族工人文化宫迁建工程项目经理部编制：审核：审批：目录一、工程概况...............................................3二、编制依据...............................................5三、高大模板支撑方案.......................................6四、施工准备..............................................11五、高大模板施工的安全管理................................14六、高大模板施工方法......................................15七、监测措施..............................................22八、应急救援预案..........................................23九、高大模板支模架系统验算书..............................26十、附图：附图一～九第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页一、工程概况第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页工程名称湘西自治州民族工人文化宫迁建工程建设单位湘西土家族苗族自治州总工会工程地点湘西自治州乾州新区丰达路设计单位上海城西城建工程勘察设计院有限公司结构类型框架结构监理单位湖南和天工程项目管理有限公司规模/层24220平方米施工单位湖南省第六工程有限公司高大模板基本概况：根据本工程设计图纸，该建筑物层数为5层（地下一层），层高为4.0～4.8米不等，总高度为23.8米，建筑面积为24220m2，主体结构形式为框架结构。该建筑物高大模板区域为:一区：位于三层4～7E∕～J轴，768㎡(详见附图一),该部位梁均为井字梁，,截面尺寸为300×900mm、400×900mm，平板厚度为120mm；二区：位于三层9～13D∕～J轴，992㎡(详见附图一)，该部位有框支梁、井字梁，框支梁截面尺寸为800×2300mm，井字梁截面尺寸为300×1200mm、500×1200mm不等，平板厚度为180mm；三区：位于三层4～14J∕轴以北，4～14B∕轴以南，B～J13∕轴以东，1137㎡(详见附图一)，该部位梁为框梁和次梁，截面尺寸为200×800mm、500×1200mm、450×900mm、600×1250mm不等，平板厚度为120mm；四区：位于五层4～7E∕～J轴（详见附图二），768，该部位梁为框梁和井字梁，㎡截面尺寸为500×1000mm、250×900mm,平板厚度为100mm；五区：位于五层8～10H∕～1J∕轴，192（详见附图二），该部位梁为框梁和井字㎡梁，截面尺寸为600×1300mm、200×800mm,平板厚度为120mm；六区：位于五层11～13E∕～G轴，297（详见附图二），该部位梁为框梁和井字㎡梁，截面尺寸为,400×1000mm、200×800mm,平板厚度为100mm；高大模板总计有面积4154㎡高大模板特征如下：一区、二区、三区二层无梁板，使一层至三层楼板间贯通形成中空（详见附图一），同时二区一层处为游泳池深水区，游泳池底面标高为—2m,3层板面标高为8.35米，因此在一层到三层产生了10.35米的支模高度，同时二区部位框支梁因中间部位无第6页共49页第5页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共49页柱，使该部位东西向框支梁跨度为24m，南北向框支梁跨度为32m；一区、三区为8.35支模高度；四区、五区、六区四层无梁板，使三至五层楼板间贯通形成中空（详见附图二），三层在此处的结构标高为8.35米，五层板面标高为16.35米，由此在四区、五区、六区三层到五层部位产生了8米的支模高度。截面选取一区KL323(400×900mm)、二区KZL1(800×2300mm)、二区平板（厚度180mm）作为验算对象，其余梁均在保证质量和安全的前提下上述部位计算的结果来参考布置。该工程一区高大模板在-0.05米楼面（地下室顶板）、二区高大模板在-0.05米楼面（地下室顶板）和游泳池部位搭设，其支撑系统基础为地下室顶板和游...
