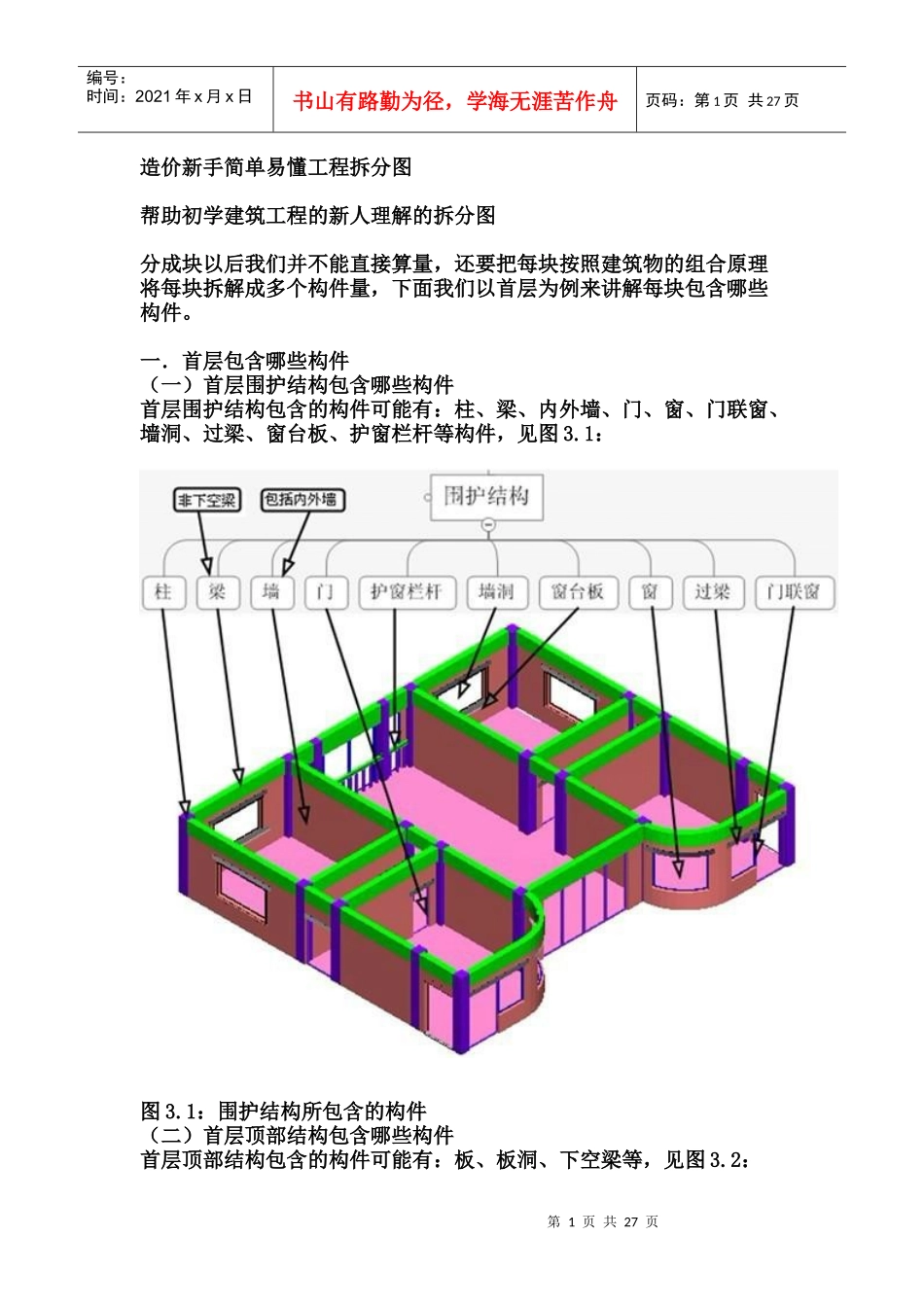

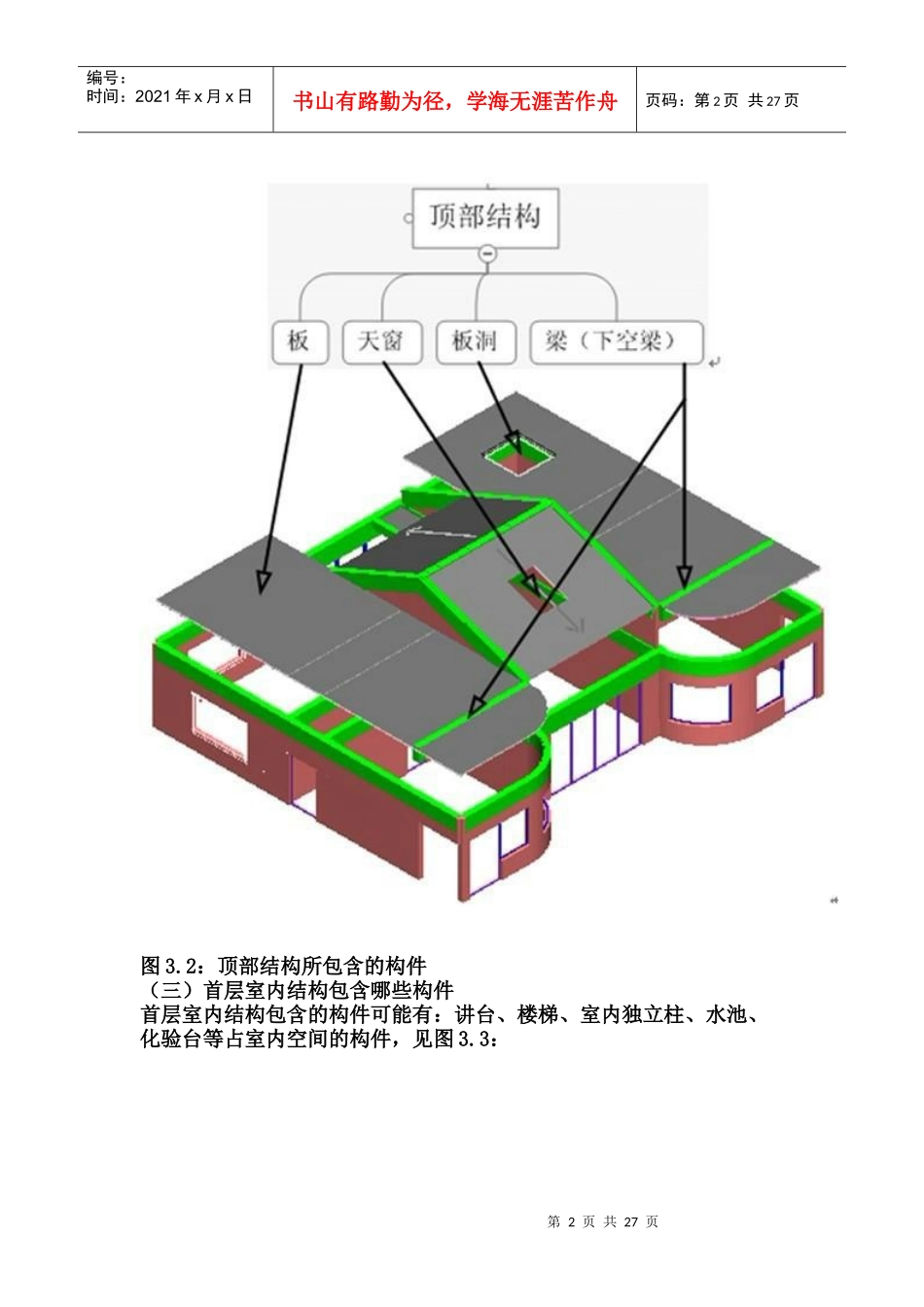

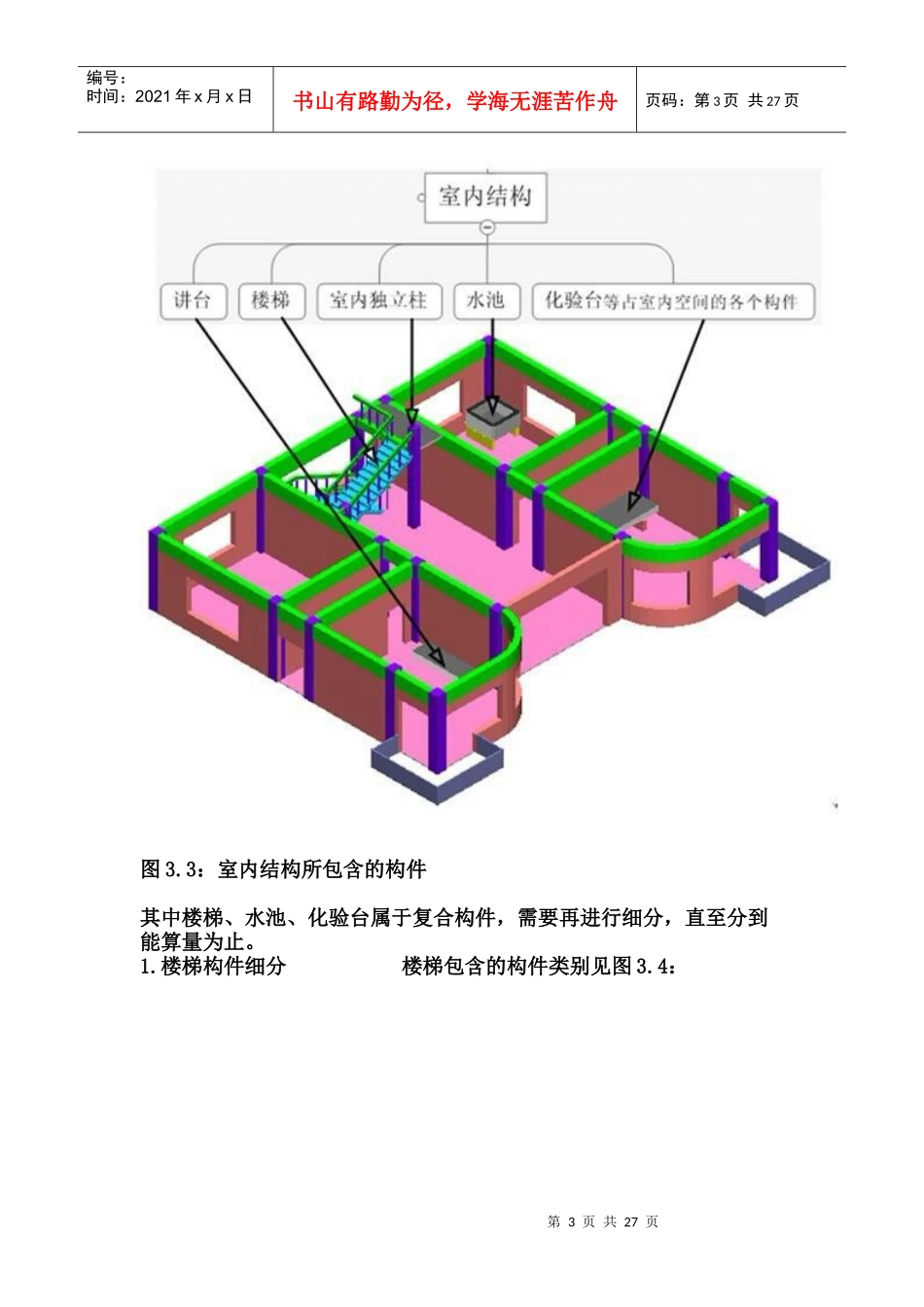

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页造价新手简单易懂工程拆分图帮助初学建筑工程的新人理解的拆分图分成块以后我们并不能直接算量，还要把每块按照建筑物的组合原理将每块拆解成多个构件量，下面我们以首层为例来讲解每块包含哪些构件。一．首层包含哪些构件（一）首层围护结构包含哪些构件首层围护结构包含的构件可能有：柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、护窗栏杆等构件，见图3.1：图3.1：围护结构所包含的构件（二）首层顶部结构包含哪些构件首层顶部结构包含的构件可能有：板、板洞、下空梁等，见图3.2：第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页图3.2：顶部结构所包含的构件（三）首层室内结构包含哪些构件首层室内结构包含的构件可能有：讲台、楼梯、室内独立柱、水池、化验台等占室内空间的构件，见图3.3：第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页图3.3：室内结构所包含的构件其中楼梯、水池、化验台属于复合构件，需要再进行细分，直至分到能算量为止。1.楼梯构件细分楼梯包含的构件类别见图3.4：第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页图3.4：楼梯构件类别示意图2.水池构件细分水池包含的构件类别见图3.5：第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页图3.5：水池构件类别示意图3.化验台构件细分化验台包含的构件类别见图3.6：图3.6：化验台构件类别示意图（四）首层室外结构包含哪些构件首层室外结构包含的构件可能有：建筑物腰线、飘窗、门窗套、散水、坡道、台阶、阳台、雨蓬、挑檐、遮阳板、空调板等外墙皮以外的构件，见图3.7：第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页图3.7：室外结构所包含的构件其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件，需要再进行细分，直分到能算量为止。1.飘窗构件细分：飘窗包含的构件类别见图3.8：第7页共27页第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页图3.8：飘窗构件类别示意图2.坡道构件细分坡道包含的构件类别见图3.9：图3.9：坡道构件类别示意图3.台阶构件细分台阶包含的构件类别见图3.10：图3.10：台阶构件类别示意图4.阳台构件细分阳台包含的构件类别见图3.11：第8页共27页第7页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共27页图3.11：阳台构件类别示意图5.雨篷构件细分雨篷包含的构件类别见图3.12：图3.12：雨篷构件类别示意图6.挑檐构件细分：挑檐包含的构件类别见图3.13：第9页共27页第8页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共27页图3.13：挑檐构件类别示意图（五）首层室内装修包含哪些构件：首层室内装修需要先分房间，再把每个房间分成各个构件，每个房间包含的构件可能有：地面、踢脚、墙裙、墙面、天棚、吊顶等，见图3.14：第10页共27页第9页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共27页图3.14：室内装修所包含的项目（六）室外装修包括哪些构件首层室外装修包含的构件可能有：外墙裙、外墙面、外墙面保温、外墙装饰线、玻璃幕墙等，见图3.15：第11页共27页第10页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共27页图3.15：外墙装修所包含的项目二．其余层包含哪些构件以上我们综合分析了首层包含哪些构件，其实每一层包含的构件都有不同程度的区别，下面我们就来分析其余层包含哪些构件。（一）基础层构件类别基础层我们仍然按照六大块的原理进行分解，只是把顶部结构换成了底部结构，根据基础类型不同分为筏形基础、条形基础、独立基础、桩承台基础。1．筏形基础层包含哪些构件：筏形基础层所包含的构件见图3.16：第12页共27页第11页共27页编号：时间：...
