盛安花园用的模板工程及脚手架临时用电施工方案VIP专享VIP免费

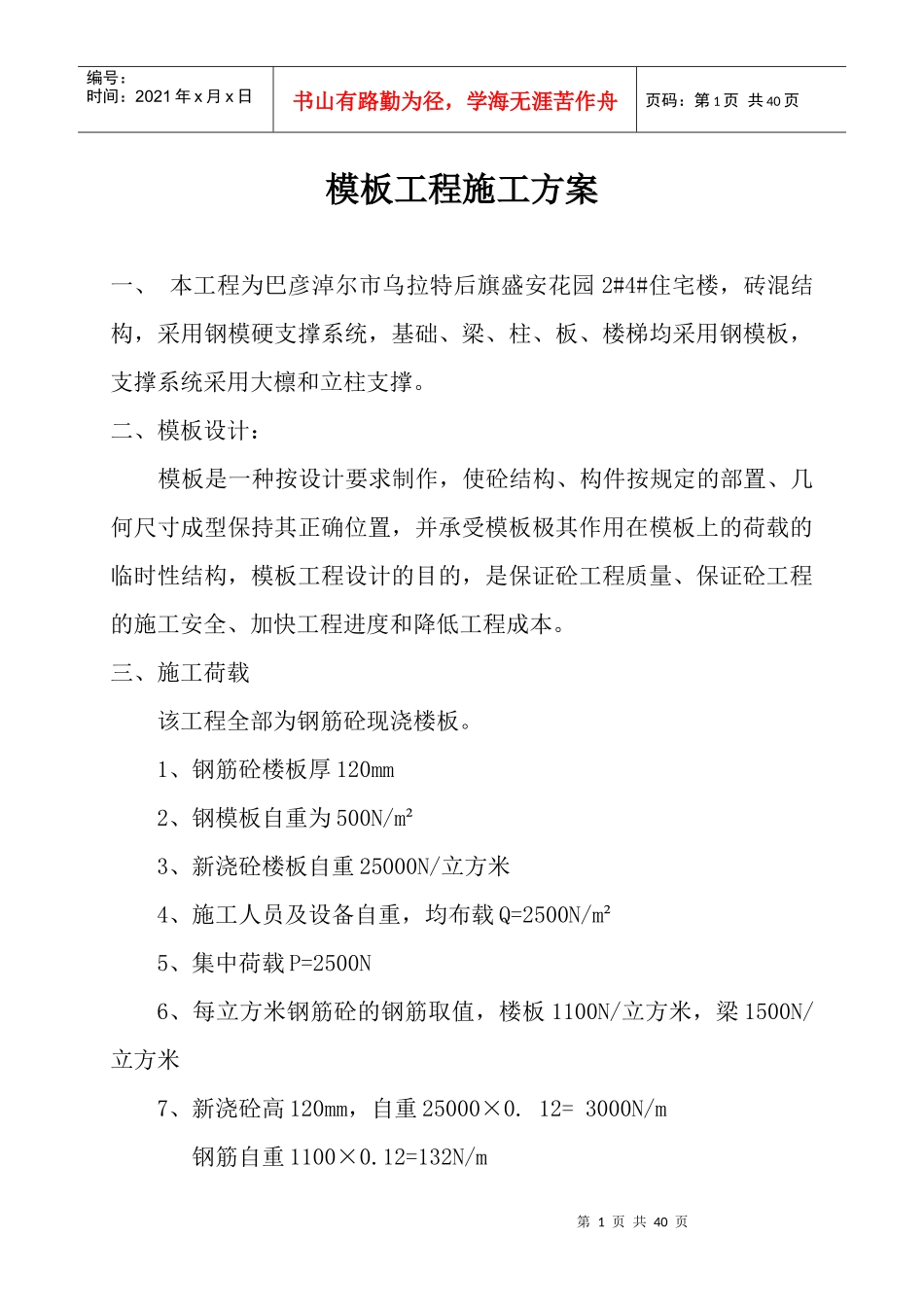

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页模板工程施工方案一、本工程为巴彦淖尔市乌拉特后旗盛安花园2#4#住宅楼，砖混结构，采用钢模硬支撑系统，基础、梁、柱、板、楼梯均采用钢模板，支撑系统采用大檩和立柱支撑。二、模板设计：模板是一种按设计要求制作，使砼结构、构件按规定的部置、几何尺寸成型保持其正确位置，并承受模板极其作用在模板上的荷载的临时性结构，模板工程设计的目的，是保证砼工程质量、保证砼工程的施工安全、加快工程进度和降低工程成本。三、施工荷载该工程全部为钢筋砼现浇楼板。1、钢筋砼楼板厚120mm2、钢模板自重为500N/m²3、新浇砼楼板自重25000N/立方米4、施工人员及设备自重，均布载Q=2500N/m²5、集中荷载P=2500N6、每立方米钢筋砼的钢筋取值，楼板1100N/立方米，梁1500N/立方米7、新浇砼高120mm，自重25000×0.12=3000N/m钢筋自重1100×0.12=132N/m第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页将面荷载转换为线荷载,按板宽一米计算Q1=(500+3000+132+2500)×1=6132N/mQ2=(500+3000+132)×1=3632N/mP=2500N⑴、钢模板应按一块的宽度为单位进行计算,故将面荷载转换成线荷载应乘以钢模宽度:P1=6123×0.3=1839.6N/mP2=3632×0.3=1089.6N/m⑵、内力计算:因钢模板的长度为900mm,而作为钢模板支点的楞木间距为900mm,故钢模板可作为简支梁进行计算:情况一:Mmax=1/8P1L²=0.125×1839×0.9²=186.199NQmax=1/2P1L=0.5×1839×0.9=827.55情况二:Mmax=0.125P2L²+0.5PL=0.125×1089.6×0.9²+0.5×2500×0.9=1235.322Qmax=0.5P2L+0.5P=0.5×1089.6×0.9+0.5×2500=1615.32六、模板存放各类模板应按规格分类堆放整齐，地面应平整坚实，当无专门防护措施时，叠放高度不应超过1.6m，过高时不宜操作且不易稳定。七、模板安装及拆除的安全措施1、模板及其支架要符合下列要求：第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页⑴保证工程结构和构件各部位形状尺寸和相互位置的正确；⑵具有足够的承载能力，刚度和稳定性，能可靠的承受新浇砼的自重及侧压力，以及在施工过程中产生的荷载；⑶构造简单，装拆方便，并便于钢筋的绑扎与安装，砼浇筑及养护等工艺要求；⑷模板的接缝无漏浆。2、模板安装⑴安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，上、下层支架的立柱应对准，并铺设垫板。⑵模板安装前，检查轴线及边线位置是否准确，有没有沾污钢筋，检查无误后方可安装模板。⑶模板与砼接触面应清理干净。⑷浇筑砼前，要清理好模板内杂物。⑸固定在模板上的预留孔洞均不得遗漏，且安装牢固，其偏差在允许范围内。⑹现浇结构模板安装其偏差应在允许范围内。八、模板拆除及安全措施1、模板拆除取决于砼强度、结构性质、各个模板用途及砼硬化时的气温防止过早拆模造成结构变形，断裂，要求拆模时需达到规定强度。⑴侧模板拆除时，砼强度应能保证砼表面棱角不受损伤；⑵底模板及支架拆除时，砼强度应符合设计要求；第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页⑶拆模先支后拆，后支先拆，先拆除侧模板部分，后拆除底模板部分，先拆非承重部位，后拆承重部位；⑷拆模时应尽量避免表面或模板受到损坏，注意整块下落伤人，拆下的模板及时起钉修理，按规格与分类堆放，以便下次使用，已拆除模板及其支架的结构，应在砼强度达到设计的砼强度标准值后，才允许承受全部使用荷载。2、模板支设及拆除安全措施⑴基础和地下工程模板先检查坑土壁防护和稳定情况；⑵模板支设按工序进行，模板没固定前，不得进行下道工序；⑶模板支撑不得使用腐朽、扭裂、劈裂的材料，顶撑要垂直，底端平整坚实，并加垫木，木楔要钉牢，并用横顺拉杆和剪刀撑拉牢；⑷拆除模板前必须填写拆模申请表；⑸拆除应征得技术人员同意，按顺序分段进行，严禁猛撬，硬砸或大面积撬落和拉倒，工完前不得留下松动和悬挂的模板；⑹拆除模板作业时下方禁止有人，设置警戒线，有...
