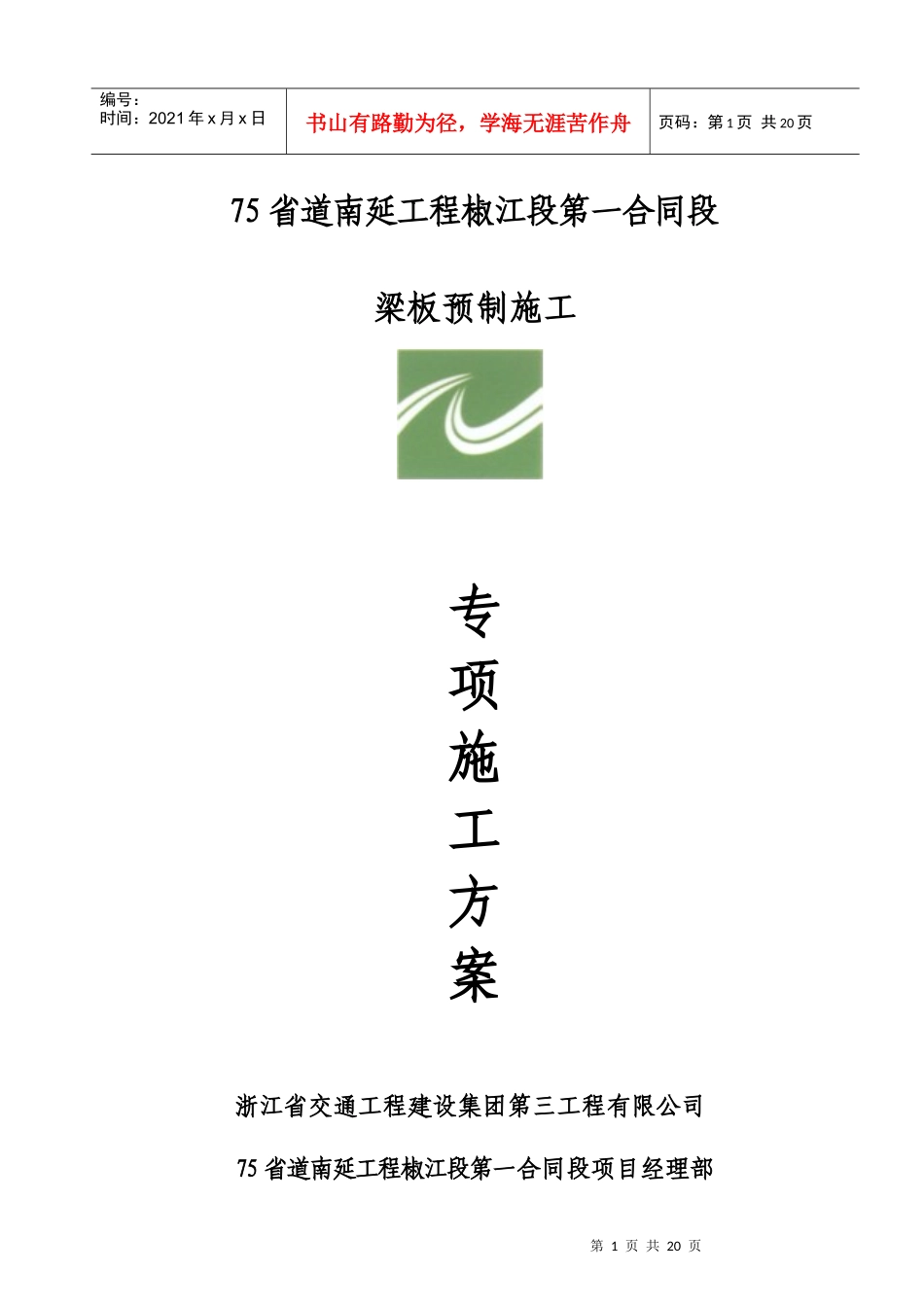

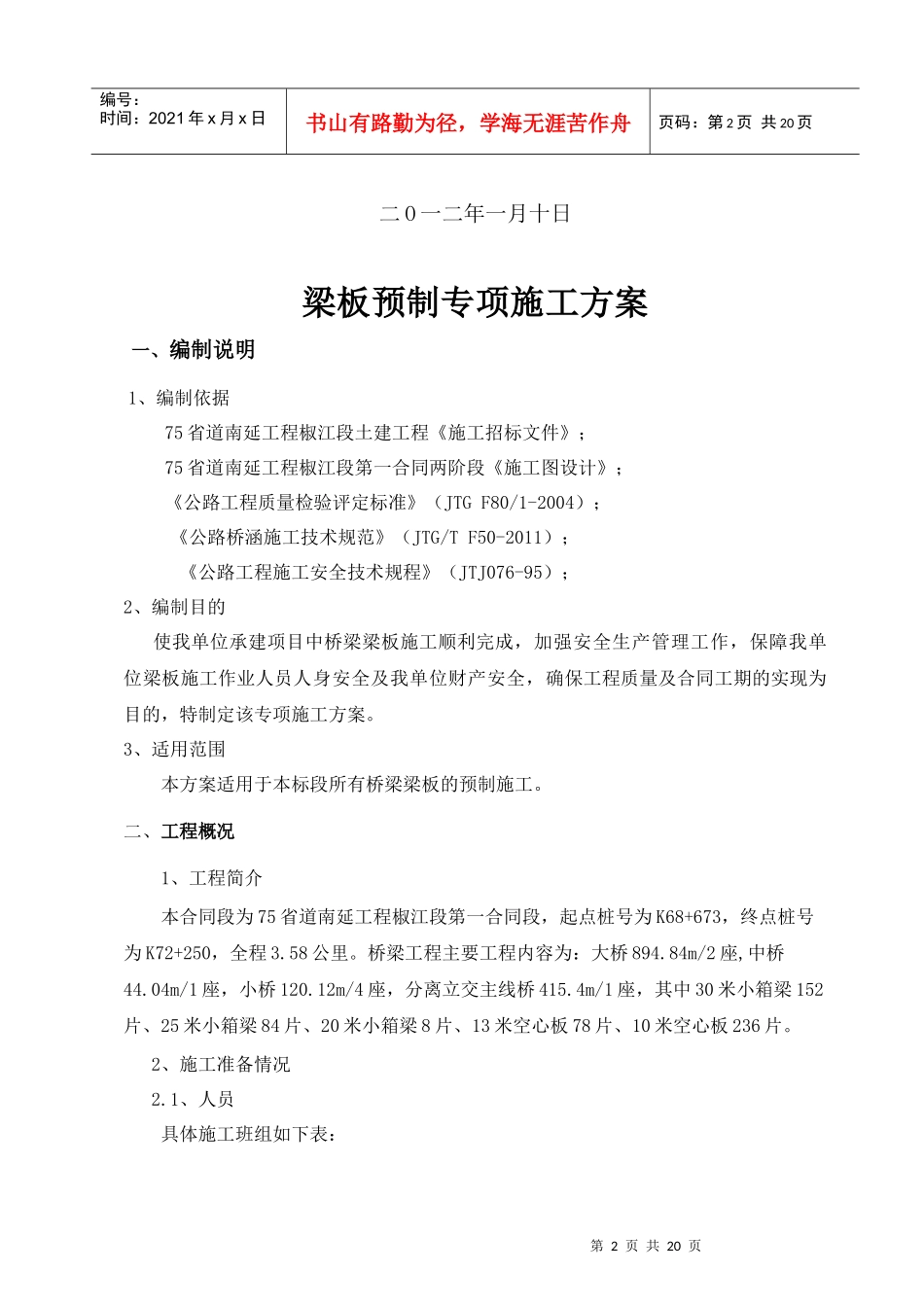

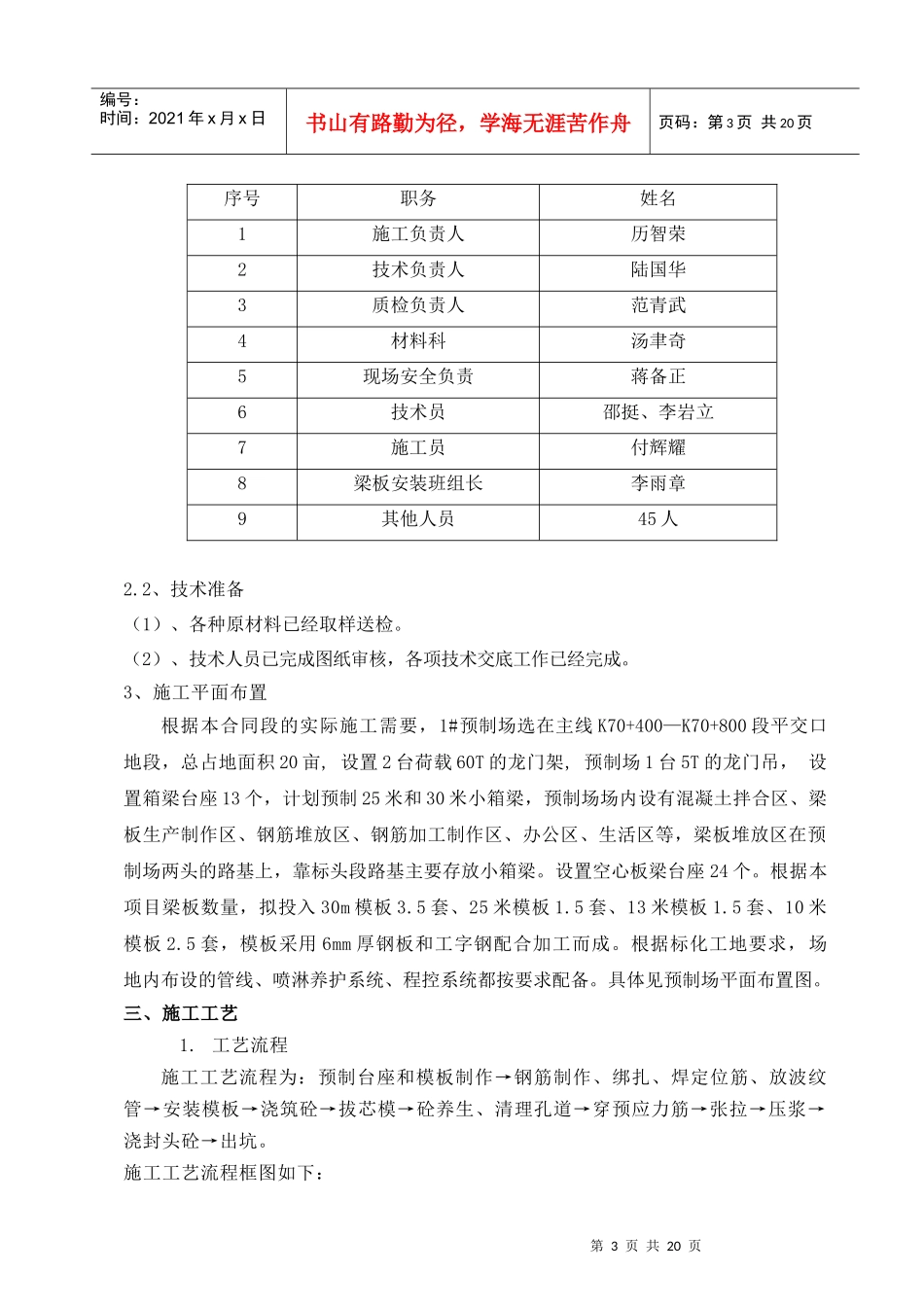

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页75省道南延工程椒江段第一合同段梁板预制施工专项施工方案浙江省交通工程建设集团第三工程有限公司75省道南延工程椒江段第一合同段项目经理部第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页二O一二年一月十日梁板预制专项施工方案一、编制说明1、编制依据75省道南延工程椒江段土建工程《施工招标文件》；75省道南延工程椒江段第一合同两阶段《施工图设计》；《公路工程质量检验评定标准》（JTGF80/1-2004）；《公路桥涵施工技术规范》（JTG/TF50-2011）；《公路工程施工安全技术规程》（JTJ076-95）；2、编制目的使我单位承建项目中桥梁梁板施工顺利完成，加强安全生产管理工作，保障我单位梁板施工作业人员人身安全及我单位财产安全，确保工程质量及合同工期的实现为目的，特制定该专项施工方案。3、适用范围本方案适用于本标段所有桥梁梁板的预制施工。二、工程概况1、工程简介本合同段为75省道南延工程椒江段第一合同段，起点桩号为K68+673，终点桩号为K72+250，全程3.58公里。桥梁工程主要工程内容为：大桥894.84m/2座,中桥44.04m/1座，小桥120.12m/4座，分离立交主线桥415.4m/1座，其中30米小箱梁152片、25米小箱梁84片、20米小箱梁8片、13米空心板78片、10米空心板236片。2、施工准备情况2.1、人员具体施工班组如下表：第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页序号职务姓名1施工负责人历智荣2技术负责人陆国华3质检负责人范青武4材料科汤聿奇5现场安全负责蒋备正6技术员邵挺、李岩立7施工员付辉耀8梁板安装班组长李雨章9其他人员45人2.2、技术准备（1）、各种原材料已经取样送检。（2）、技术人员已完成图纸审核，各项技术交底工作已经完成。3、施工平面布置根据本合同段的实际施工需要，1#预制场选在主线K70+400—K70+800段平交口地段，总占地面积20亩,设置2台荷载60T的龙门架,预制场1台5T的龙门吊，设置箱梁台座13个，计划预制25米和30米小箱梁，预制场场内设有混凝土拌合区、梁板生产制作区、钢筋堆放区、钢筋加工制作区、办公区、生活区等，梁板堆放区在预制场两头的路基上，靠标头段路基主要存放小箱梁。设置空心板梁台座24个。根据本项目梁板数量，拟投入30m模板3.5套、25米模板1.5套、13米模板1.5套、10米模板2.5套，模板采用6mm厚钢板和工字钢配合加工而成。根据标化工地要求，场地内布设的管线、喷淋养护系统、程控系统都按要求配备。具体见预制场平面布置图。三、施工工艺1.工艺流程施工工艺流程为：预制台座和模板制作→钢筋制作、绑扎、焊定位筋、放波纹管→安装模板→浇筑砼→拔芯模→砼养生、清理孔道→穿预应力筋→张拉→压浆→浇封头砼→出坑。施工工艺流程框图如下：第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页后张法施工方案报工程师批准预备台座和模板钢筋制作自检后报工程师装侧模绑扎非预应力钢筋和制孔管自检后报工程师浇底板砼浇腹板砼浇顶板砼砼养生、清理孔道砼强度检验并报工程师放置预应力钢筋按张拉程序张拉预应力钢绞线并锚固自检并报工程师压水泥浆、浇封头砼、养生水泥浆、封头砼及构件尺寸检验制作试块松预应力钢筋制作试块采取补救措施构件报废采取补救措施水泥、钢材试验、砼配合比设计、张拉千斤顶锚具校验第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页2.台座的制作（1）后张法预应力小箱梁台座两端的承载力较大。如不进行适当处理，台座两端将无法克服梁板张拉后梁体收缩及拱起产生的竖向集中力，造成台座沉降，变形等。针对这种情况，台座采用加大的钢筋混凝土基础，并预埋Φ25的钢筋用来抵抗剪力及扭矩，以确保梁板张拉后，台座两端不沉降、变形等。（2）底模采用10mm厚的钢板，底板两边下设置20mm的橡胶块，保证与侧模拼装后，密实、无缝隙。台座每80cm设置一道，用于侧模底部拉杆穿速。（3）按设计要求跨径25m小箱梁跨中向...
