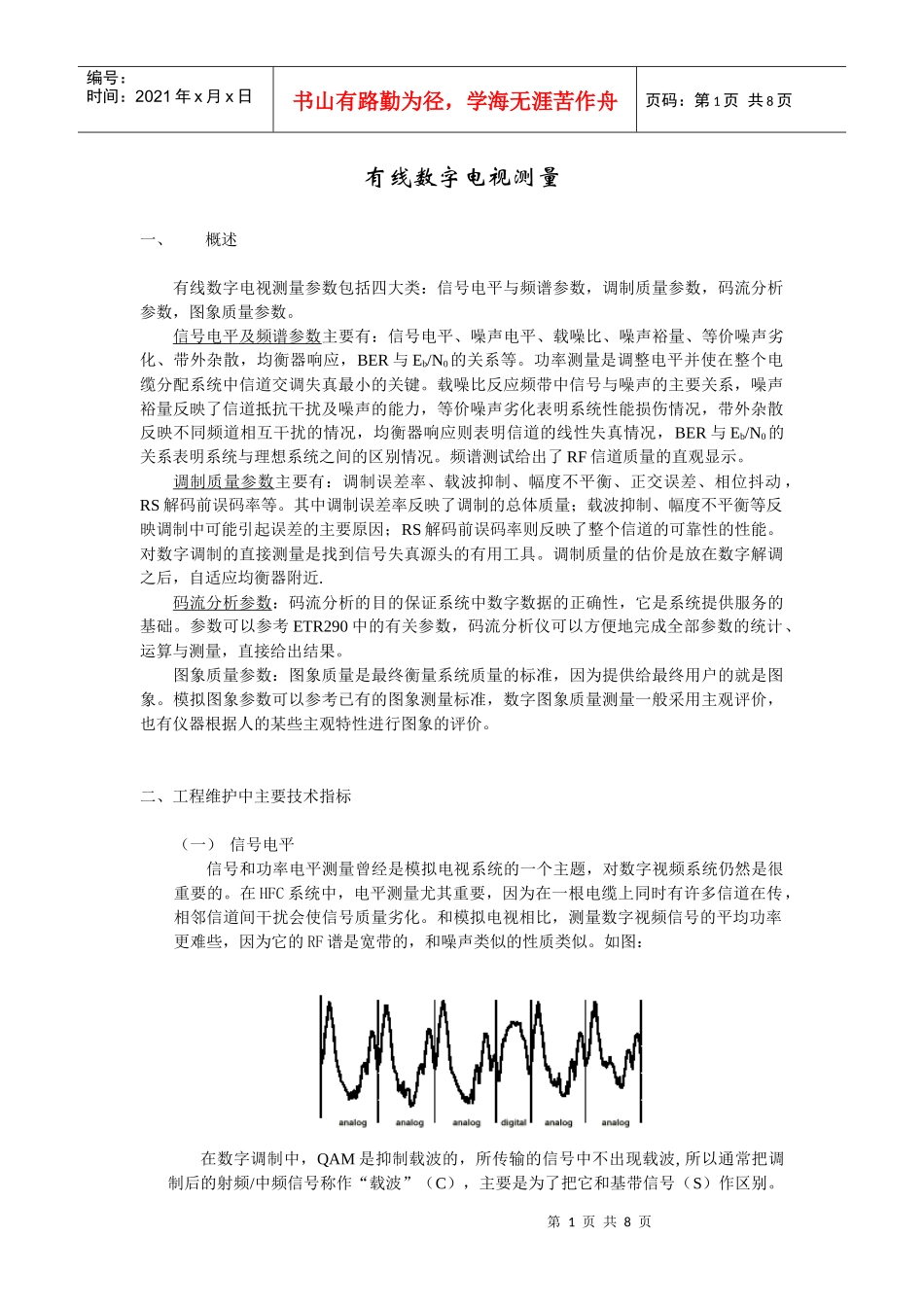

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页有线数字电视测量一、概述有线数字电视测量参数包括四大类：信号电平与频谱参数，调制质量参数，码流分析参数，图象质量参数。信号电平及频谱参数主要有：信号电平、噪声电平、载噪比、噪声裕量、等价噪声劣化、带外杂散，均衡器响应，BER与Eb/N0的关系等。功率测量是调整电平并使在整个电缆分配系统中信道交调失真最小的关键。载噪比反应频带中信号与噪声的主要关系，噪声裕量反映了信道抵抗干扰及噪声的能力，等价噪声劣化表明系统性能损伤情况，带外杂散反映不同频道相互干扰的情况，均衡器响应则表明信道的线性失真情况，BER与Eb/N0的关系表明系统与理想系统之间的区别情况。频谱测试给出了RF信道质量的直观显示。调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。其中调制误差率反映了调制的总体质量；载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因；RS解码前误码率则反映了整个信道的可靠性的性能。对数字调制的直接测量是找到信号失真源头的有用工具。调制质量的估价是放在数字解调之后，自适应均衡器附近.码流分析参数：码流分析的目的保证系统中数字数据的正确性，它是系统提供服务的基础。参数可以参考ETR290中的有关参数，码流分析仪可以方便地完成全部参数的统计、运算与测量，直接给出结果。图象质量参数：图象质量是最终衡量系统质量的标准，因为提供给最终用户的就是图象。模拟图象参数可以参考已有的图象测量标准，数字图象质量测量一般采用主观评价，也有仪器根据人的某些主观特性进行图象的评价。二、工程维护中主要技术指标（一）信号电平信号和功率电平测量曾经是模拟电视系统的一个主题，对数字视频系统仍然是很重要的。在HFC系统中，电平测量尤其重要，因为在一根电缆上同时有许多信道在传，相邻信道间干扰会使信号质量劣化。和模拟电视相比，测量数字视频信号的平均功率更难些，因为它的RF谱是宽带的，和噪声类似的性质类似。如图：在数字调制中，QAM是抑制载波的，所传输的信号中不出现载波,所以通常把调制后的射频/中频信号称作“载波”（C），主要是为了把它和基带信号（S）作区别。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页因此信号电平就是指有效带宽内射频或中频信号的平均功率电平。在时间域中，数字调制引起的幅度和相位随数据序列而变化.由于数据通常是随机的，所以幅度和相位的变化是随机的.峰值信号的扰动是受格式映射和滤波的控制。用成形滤波器限制精确的符号序列常常会生成比平均幅度高出很多的峰值幅度.数字传送的峰值功率可以比平均功率高6至10dB.为了阻止放大器的压缩以及在有线系统中引起交调干扰,需要减小平均功率以容纳峰值功率.这就要求电缆的运行者将数字信道的电平降至比模拟视频载波低大约10dB左右才能避免相邻频道的干扰。所以为了恰当地调整信号电平就需要测量峰值功率和平均功率.。在数字有线系统中如同在模拟有线系统中一样，调整和保持合适的平均传输功率是个关键DVB标准规定数字电视系统输出口的信号电平为40～80dBμV,经在前端机房反复测试，不同厂家机顶盒的门限电平略有不同，根据《济南机顶盒功能技术规范》要求机顶盒高频头最小门限电平小于40dB。数字调制器的输出电平比模拟调制器的输出电平低10dB,模拟电视调制器的频率是按图像载波频率设置的，数字电视调制器的频率要按照该频道的中心频率来设置。（二）误码率BER信道担负着正确传送比特的任务。但干扰和噪声有时会使接收到的比特和发送的比特不同，即发生误码。误码的数目在一个限度内，可以通过信道编码来纠错，如果超过限度就不能纠正了。BER是错误的比特数与传送的比特总数之比。在DVB-C中规定在接收机的RS解码前（纠错前）BER必须小于10-4才能使纠错后误码率达到10-11。（对于10Mbit/s的码流，BER=10-11意味着2小时47分钟产生一个误码）。RS解码前BER=10-4是个门限点，可以称为临界BER。在门限点以上时图像质量保持与发端解码质量相同，与BER无关。在门限点以...
