水电站闸门喷锌工程方案VIP免费

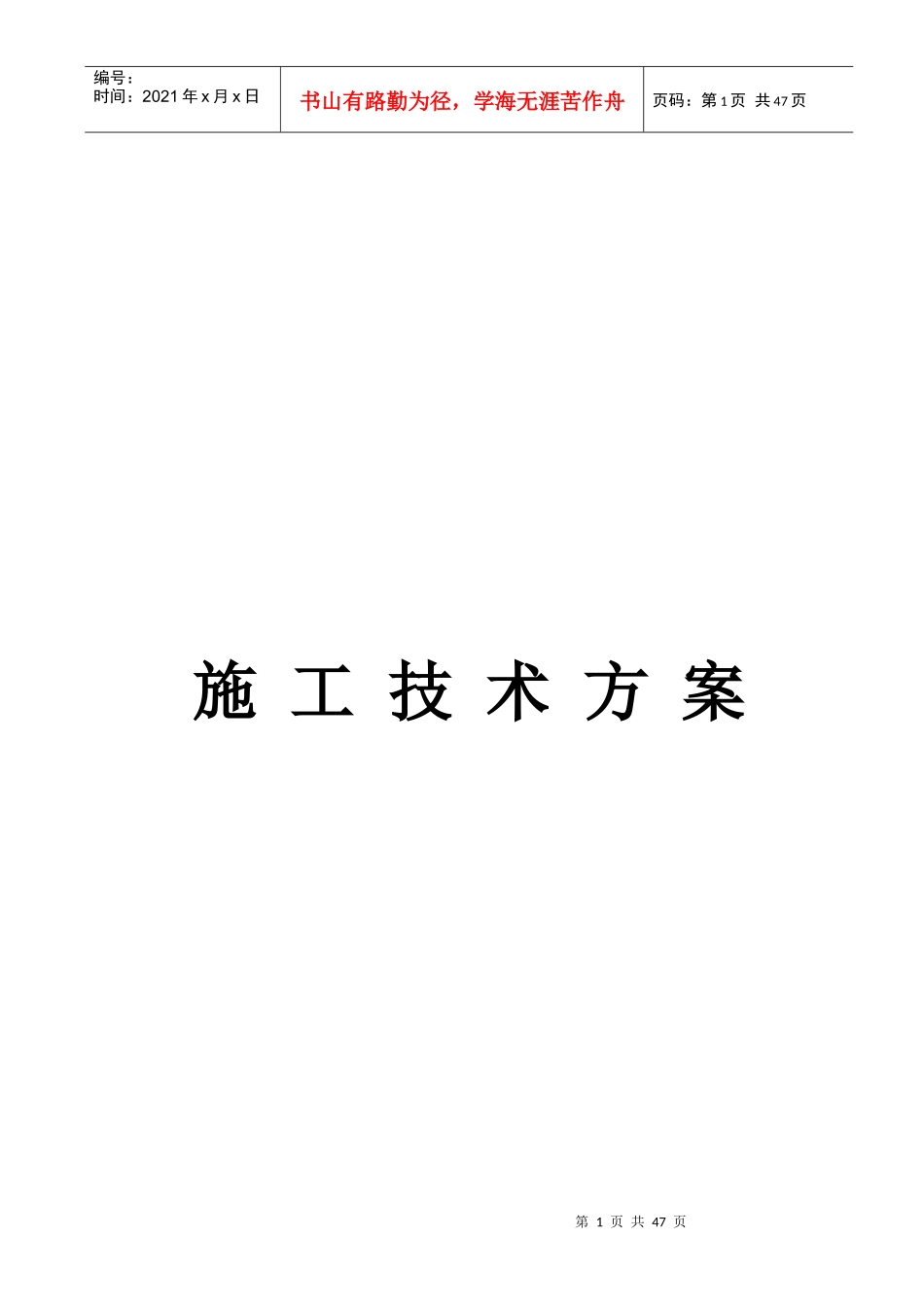

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页施工技术方案第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页一、工程编制说明本施工组织设计是针对黄河拉西瓦水电站工程金属结构防腐蚀工程的施工组织设计及施工技术方案、质量、安全、环保等方面的阐述与说明，将是指导我方对此工程具体实施施工的依据，亦是接受贵方的审查，并且是施工中与其紧密配合的基础资料。1、编制依据：1.1黄河拉西瓦水电站工程金属结构防腐蚀工程招标文件。1.2水电站闸门及埋件金属结构腐蚀原理分析和以往从事水电金属结构防腐蚀工程的施工经验。1.3现行部颁和国颁标准：1.3.1《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88；1.3.2《涂装前钢材表面粗糙度等级和评定》GB-13288；1.3.3《水工金属结构防腐蚀规范》SL105-95；1.3.4《热喷涂金属件表面处理通则》GB11373；1.3.5《热喷涂锌及锌合金镀层试验方法》GB9794；1.3.6《热喷涂锌及锌合金镀层》GB9793；1.3.7《喷涂锌操作标准》JISH9300；1.3.8《涂漆通用技术条件》SDZ014-85；第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页1.3.9《漆膜厚度测定法》GB1764；1.3.10《涂装作业安全规程、涂装前处理工艺安全》GB7692；1.3.11《水利水电工程钢闸门制造安装及验收规范》DL/T5018-2004；以上所列标准和规范，在执行过程中以最新版本为准。2、编制原则：2.1严格按招标文件精心设计施工组织，实施先进的施工工艺，保证质量、安全、环保等要求标准。2.2按期完工、优质服务。二、工程范围、承包方式及技术要求1、工程范围：1.1电站进口拦污栅栅叶、栅槽、栅库，检修闸门门叶、门槽、门库、快速闸门门叶、门槽、拉杆；1.2尾水管检修闸门门叶、门槽，尾水洞检修闸门门叶、门槽，尾水管闸门操作廊道挡水闸门门叶、门槽；1.3表孔检修闸门门叶、门槽、门库，弧形工作闸门门叶、门槽；1.4深孔、底孔事故闸门门叶、门槽、门库，弧形工作闸门门叶、门槽；1.5临时底孔事故闸门门叶、门槽，弧形工作闸门门叶、门槽；第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页1.6导流洞封堵闸门门叶。以上工程1.1～1.4项闸门门叶、拦污栅栅叶、门槽迎水面采用喷锌防腐蚀，面积约80000m2；1.5~1.6项闸门门叶、门槽迎水面采用涂漆防腐蚀，面积约10000m2；埋件埋入砼侧采用水泥砂浆临时防护，面积约42000m2。2、承包方式：总价承包；包工包料（包括材料采购、厂内倒运、防腐蚀、出厂验收、安装后的补充防腐蚀、现场安装验收等引起的各种临建费、环保措施费、直接费、间接费、利润、税金、保险、防腐蚀过程中的运杂费等各种费用的总价）。3、工程综合技术要求：3.1本电站永久设备的闸门、拦污栅及埋件迎水面采用金属热喷涂保护系统，包括金属喷涂层、涂料封闭层和面漆层。涂料种类、涂层道数、漆膜厚度应符合下表规定，面层涂料的颜色为中灰803色。涂层系统涂料种类涂层道数漆膜总厚度μm底层喷锌2160中间层环氧云铁防锈漆150面层改性耐磨环氧面漆21003.2临时设备的闸门及埋件迎水面采用涂漆保护系统，包括底层、中间层和面漆层。涂料种类、涂层道数、漆膜厚度应符合下表规定，面层涂料的颜色为中灰803色。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页涂层系统涂料种类涂层道数漆膜总厚度μm底层环氧富锌底漆180中间层环氧云铁防锈漆2100面层改性耐磨环氧面漆1703.3闸门埋件埋入混凝土一侧采用除锈后涂刷水泥浆的临时防护，厚度为300-500μm，分三道涂装。4、表面预处理要求：4.1表面预处理前应将金属表面铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。4.2表面预处理应采用喷射除锈，闸门及其埋件迎水面的除锈清洁度等级不低于GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》规定的Sa2.5级。除锈后表面粗糙度值，应达到RY40~70μm，用表面粗糙度专用检测量具或比较样块检测。表面预处理达到标准后，应在有效时间内进行热喷涂或涂...
