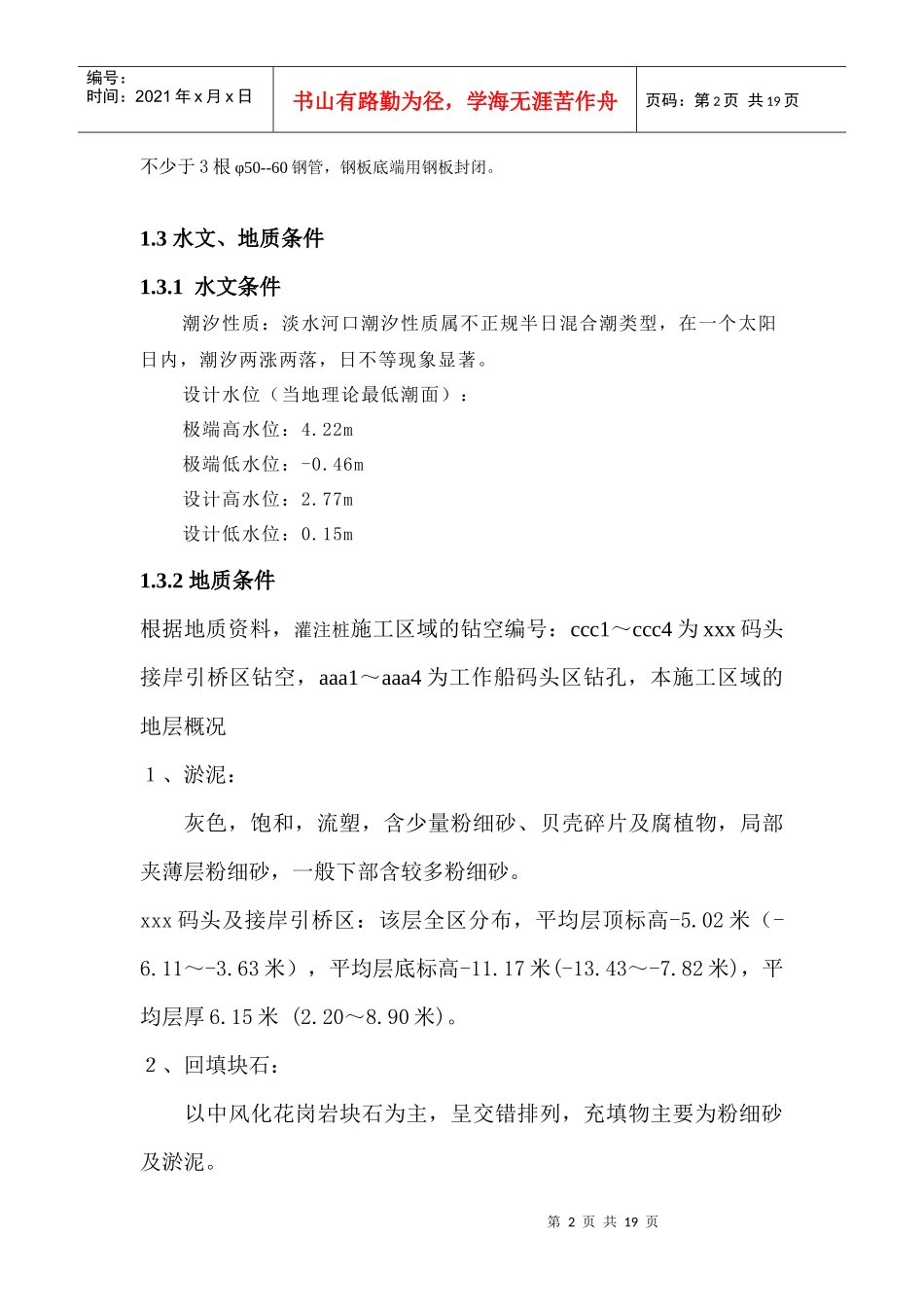

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页1工程概况1.1工程概述珠海港xxxxxx码头及引桥有φ1200mm的灌注桩xx根，4个排架，每个排架间距均为12m。灌注桩施工中以标高控制为主，且桩端进入中风化岩一倍桩径（清空后沉渣厚度不大于5cm）。火炬平台及引桥有φ1200mm的灌注桩2根，为一排架。灌注桩施工中以标高控制为主，且桩端进入中风化岩一倍桩径（清空后沉渣厚度不大于5cm）。工作船码头及引桥共有φ1000mm的灌注桩4根,2个排架，排架间距为4m。且桩端进入中风化岩一倍桩径（清空后沉渣厚度不大于5cm）。水上灌注桩规格详见表1.1-1。表1.1-1灌注桩一览表桩型部位数量（根）C40砼方量（m3）钢筋笼（t）桩底标高（m）桩顶标高（m）桩长（m）φ1200mmxxx码头及引桥12656.8898.4-408.4048.4φ1200mm灯炬平台2166.1711.134-409.0549φ1000mm工作船码头4135.0813.2--37.05.146.6合计18958.13122.731.2设计技术参数φ1200mm、φ1000mm设计技术参数为下：施工中以标高控制为主，且桩端进入中风化岩一倍桩径（清空后沉渣厚度不大于5cm）。1)成孔后孔底沉渣厚度应小于5cm再浇注混凝土；2)桩主筋净保护层为70mm，桩顶伸入上部结构100mm；3)钢筋笼顶标高允许误差±50mm，钻孔垂直度偏差小于1%。4)混凝土灌注应连续，不得发生中断或导管进水现象，每孔实际灌注混凝土的数量不得小于计算体积；5)所有混凝土灌注应超声波法检测桩身混凝土完整性。需在桩内埋设第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页不少于3根φ50--60钢管，钢板底端用钢板封闭。1.3水文、地质条件1.3.1水文条件潮汐性质：淡水河口潮汐性质属不正规半日混合潮类型，在一个太阳日内，潮汐两涨两落，日不等现象显著。设计水位（当地理论最低潮面）：极端高水位：4.22m极端低水位：-0.46m设计高水位：2.77m设计低水位：0.15m1.3.2地质条件根据地质资料，灌注桩施工区域的钻空编号：ccc1～ccc4为xxx码头接岸引桥区钻空，aaa1～aaa4为工作船码头区钻孔，本施工区域的地层概况１、淤泥：灰色，饱和，流塑，含少量粉细砂、贝壳碎片及腐植物，局部夹薄层粉细砂，一般下部含较多粉细砂。xxx码头及接岸引桥区：该层全区分布，平均层顶标高-5.02米（-6.11～-3.63米），平均层底标高-11.17米(-13.43～-7.82米)，平均层厚6.15米(2.20～8.90米)。２、回填块石：以中风化花岗岩块石为主，呈交错排列，充填物主要为粉细砂及淤泥。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页该层仅在xxx码头及接岸引桥区的ccc1钻孔有揭示。揭示的层顶标高-7.82米，层底标高-9.22米，层厚1.40米。３、粉细砂：灰色，饱和，松散，局部稍密，含少量粘粒及贝壳碎片，偶含腐植物。局部夹薄层淤泥，局部混较多淤泥。xxx码头及接岸引桥区：该层除SMK7、SMK9钻孔外，全区各孔均有揭示，分布较连续。平均层顶标高-11.07米（-12.85～-8.61米），平均层底标高-14.06米(-17.03～-12.68米)，平均层厚2.99米(0.90～6.60米)。４、粉质粘土：灰黄色，夹浅灰色，湿，可塑，含较多粉细砂，局部间薄层粉细砂，局部含少量泥质结核。xxx码头及接岸引桥区：该层在钻孔MK2、MK5～MK7、SMK3、SMK9、SMK10、ccc3揭示，平均层顶标高-13.33米（-14.15～-12.76米），平均层底标高-14.30米(-15.15～-13.66米)，平均层厚0.97米(0.40～1.80米)。５、淤泥质土混砂：灰色，饱和，软塑，混较多细砂，含少量腐植物及贝壳碎片，局部间夹薄层细砂。xxx码头及接岸引桥区：该层除SMK1钻孔外，全区钻孔均有揭示，平均层顶标高-14.17米（-16.33～-12.18米），平均层底标高-第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页17.64米(-19.50～-15.18米)，平均层厚3.47米(1.20～6.70米)。６、粉质粘土：灰绿色，青灰色，夹少量灰褐色，局部夹少量灰黄色，湿，可塑，局部软塑，含较多粉细砂，局部含少量中粗砂及泥质结核。xxx码头及接岸引桥区：该层全区钻孔均有揭示。平均层顶标高-17.68米（-19.50～-16....
