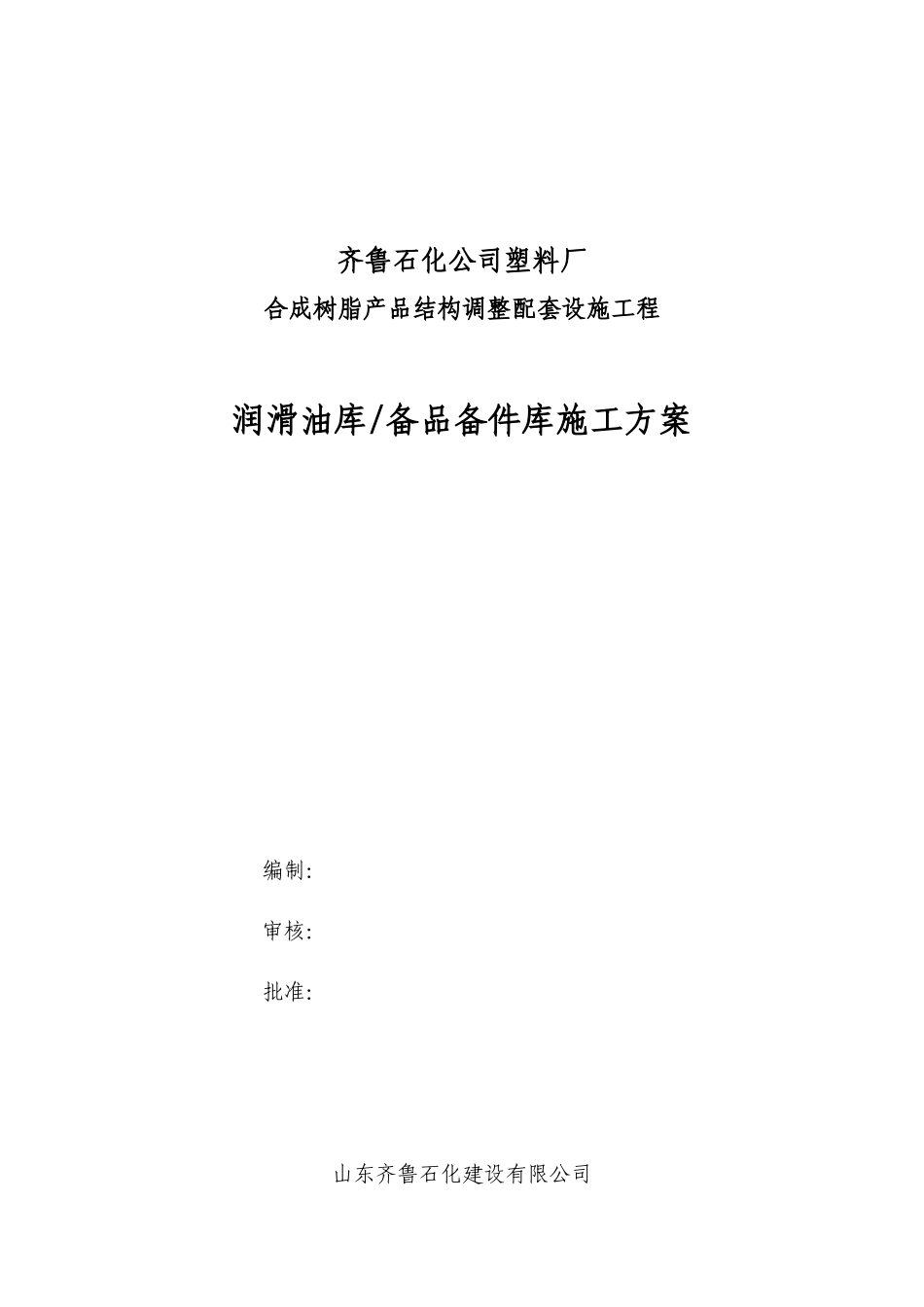

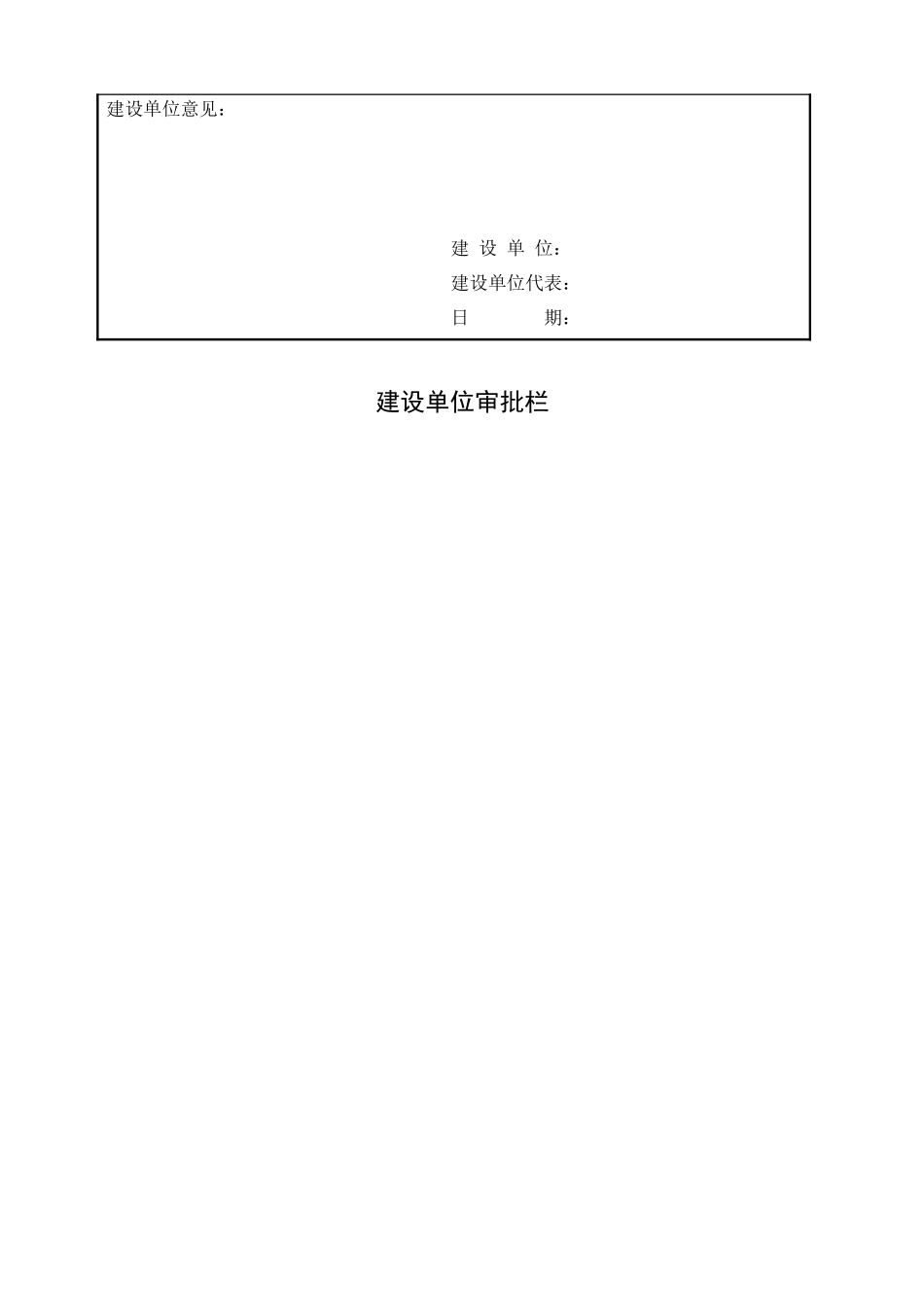

齐鲁石化公司塑料厂合成树脂产品结构调整配套设施工程润滑油库/备品备件库施工方案编制：审核：批准：山东齐鲁石化建设有限公司二0一0年十月十五日施工组织设计（施工方案）报审表工程名称：编号：致：山东齐鲁石化工程有限公司(监理单位)我方已根据施工合同的有关规定完成了塑料厂合成树脂产品结构调整配套设施工程—润滑油库和备品备件库施工组织设计（方案）的编制工作，并经我单位技术负责人审查批准，请予以审查。附：施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：项目监理机构：总监理工程师：日期：建设单位意见：建设单位：建设单位代表：日期：建设单位审批栏目录审批意见：1.0工程概况……………………………………………………………………………12.0工程特点及技术参数………………………………………………………………13.0编制依据……………………………………………………………………………24.0施工流程……………………………………………………………………………35.0分部分项工程施工方法……………………………………………………………36.0质量保证措施………………………………………………………………………177.0HSE管理……………………………………………………………………………188.0施工计划……………………………………………………………………………259.0施工网络图及进度…………………………………………………………………2510.0手段用料…………………………………………………………………………261.0工程概况1.1工程简介本工程位于塑料厂内，是齐鲁分公司合成树脂产品结构调整配套设施。，由山东齐鲁石化工程有限公司设计；主要有2部分组成：[1]润滑油库：建筑面积207.4平方米，为钢筋混凝土框架结构。位于高密度聚乙烯装置，南邻聚乙烯实验中心，北临分析室，西侧有车库及硅胶活化装置。用地范围：东西方向26米，南北方向47米。设计仓库长33米宽6米，为新建项目。地下管网情况：东侧有通信光缆、消防管道及检查井，中间有生活管线及检查井，南侧有消防管线。[2]备品备件库：建筑面积218.2平方米，为钢筋混凝土框架结构。位于线性低密度聚乙烯装置，西侧为管廊，东侧为控制室。用地范围：东西方向10米，南北方向18米，地面全部硬化，需破除砼地面。在轴线范围内有一库房需拆除。2.0工程特点及技术参数2.1该工程施工周期短，涉及冬季施工，并且各工种交叉作业，给人员机具调配及施工都带来不便,工程施工难度大。2.2施工技术参数现浇框架钢筋绑扎及预埋件位置允许偏差（表一）项次项目允许偏差（mm）检验方法1网眼尺寸焊接±10尺量连续三档，取其最大值绑扎±202骨架宽、高度±5尺量检查3骨架长度±104箍筋、构造筋间距焊接±10尺量连续三档，取其最大值绑扎±205受力钢筋间距±10尺量两端、中间各一点，取其最大值排距±5各一点取其最大值6钢筋弯起点位移207焊接预埋件中心线位移5尺量检查水平高差+3-08受力钢筋保护层基础±10尺量检查梁、柱±5(第1页)墙、板±3混凝土基础允许偏差（表二）抹灰工程质量允许偏差（表三）项次项目允许偏差（mm）备注1立面垂直度32表面平整度33阴阳角方正34分隔条直线度35墙裙、勒脚上口直线度33.0编制依据3.1齐鲁分公司合成树脂产品结构调整配套设施土建施工图纸：3.2《建筑工程施工质量验收统一标准》GB50300-20013.3《建筑地基基础工程施工质量验收规范》GB50202-20023.4《石油化工装置设备基础工程施工及验收规范》SHJ510-883.5《混凝土结构工程施工质量验收规范》GB50204-20023.6《石油化工设备和管道涂料防腐技术规程》SH3022-19993.7《砌体工程施工质量验收规范》GB50203-20023.8《屋面工程质量验收规范》GB50207-20023.9《建筑地面工程施工质量验收规范》GB50209-2002(第2页)项目允许偏差(mm)检验方法标高±10用水准仪或拉线尺量检查表面平整度8用2m靠尺和楔形塞尺检查基础轴线位移15用经纬仪或拉线尺量检查基础截面尺寸+15-10尺量检查预留洞中心线位移5尺量检查3.10《建筑装饰装修工程质量验收规范》GB50210-20023.11《建筑做法...
